SDX 上の NetScaler VPX インスタンスのプロビジョニング

最終公開日 : Sep 25, 2026
NetScaler Console を使用して、SDX アプライアンス上に1つまたは複数の NetScaler VPX インスタンスをプロビジョニングできます。デプロイできるインスタンスの数は、購入したライセンスによって異なります。追加されたインスタンスの数がライセンスで指定された数と等しい場合、NetScaler Console はそれ以上の NetScaler インスタンスのプロビジョニングを許可しません。
開始する前に、VPX インスタンスをプロビジョニングする NetScaler Console に SDX インスタンスを追加していることを確認してください。
VPX インスタンスをプロビジョニングするには、次の手順を実行します。
  1. Infrastructure > Instances > NetScaler に移動します。
  2. SDX タブで、VPX インスタンスをプロビジョニングする SDX インスタンスを選択します。
  3. アクションの選択で、VPX のプロビジョニングを選択します。
Related information

ステップ 1 - VPX インスタンスを追加する

NetScaler Console は、次の情報を使用して SDX アプライアンスで VPX インスタンスを構成します。
  • 名前 - NetScaler インスタンスの名前を指定します。
  • SDX と VPX 間の通信ネットワークを確立します。そのためには、リストから必要なオプションを選択します。
    • 内部ネットワーク経由で管理 - このオプションは、NetScaler Console と VPX インスタンス間の通信のために内部ネットワークを確立します。
    • IP アドレス - NetScaler VPX インスタンスを管理するために、IPv4 または IPv6 アドレス、あるいはその両方を選択できます。VPX インスタンスは、管理 IP (NetScaler IP とも呼ばれる) を1つしか持つことができません。NetScaler IP アドレスを削除することはできません。
      選択したオプションに対して、IP アドレスのネットマスク、デフォルトゲートウェイ、およびネクストホップを NetScaler Console に割り当てます。
  • XVA ファイル - VPX インスタンスをプロビジョニングする XVA ファイルを選択します。XVA ファイルを選択するには、次のいずれかのオプションを使用します。
    • ローカル - ローカルマシンからXVAファイルを選択します。
    • アプライアンス - NetScaler ConsoleのファイルブラウザからXVAファイルを選択します。
  • 管理者プロファイル - このプロファイルは、VPXインスタンスをプロビジョニングするためのアクセスを提供します。このプロファイルを使用すると、NetScaler Consoleはインスタンスから構成データを取得します。プロファイルを追加する必要がある場合は、追加をクリックします。
  • エージェント - インスタンスを関連付けるエージェントを選択します。
  • サイト - インスタンスを追加するサイトを選択します。
VPXインスタンスを追加する(/en-us/netscaler-console-service/media/add-vpx-instance-on-sdx.png)

ステップ2 - ライセンスの割り当て

ライセンス割り当てセクションで、VPXライセンスを指定します。Standard、Advanced、Premiumライセンスを使用できます。
  • 割り当てモード - 帯域幅プールには、固定モードまたはバースト可能モードを選択できます。
    バースト可能モードを選択した場合、固定帯域幅に達したときに余分な帯域幅を使用できます。
  • スループット - インスタンスに合計スループット（Mbps単位）を割り当てます。
注
SDXアプライアンス上のCitrix Secure Web Gateway™ (SWG) インスタンスには、別途ライセンス（Secure Web Gateway用SDX 2インスタンスアドオンパック）を購入してください。このインスタンスパックは、SDXプラットフォームライセンスまたはSDXインスタンスパックとは異なります。
ライセンスを割り当てる(/en-us/netscaler-console-service/media/license-allocation.png)
SDX 12.0 57.19バージョン以降、暗号容量を管理するインターフェイスが変更されました。詳細については、「暗号容量の管理」を参照してください。

ステップ 3 - リソースの割り当て

リソース割り当てセクションで、トラフィックを維持するためにVPXインスタンスにリソースを割り当てます。
  • 合計メモリ (MB) - インスタンスに合計メモリを割り当てます。最小値は2048 MBです。
  • 1秒あたりのパケット数 - 1秒あたりに送信するパケット数を指定します。
  • CPU - インスタンスに割り当てるCPUコアの数を指定します。共有CPUコアまたは専用CPUコアを使用できます。
    インスタンスに共有コアを選択すると、リソース不足時に他のインスタンスがその共有コアを使用できます。
    パフォーマンスの低下を避けるため、CPUコアが再割り当てされたインスタンスを再起動してください。
    SDX 25000xxプラットフォームを使用している場合、インスタンスに最大16コアを割り当てることができます。また、SDX 2500xxxプラットフォームを使用している場合、インスタンスに最大11コアを割り当てることができます。
    注
    インスタンスに設定できる最大スループットは180 Gbpsです。
リソースを割り当てる(/en-us/netscaler-console-service/media/resource-allocation.png)
サポートされているVPX、シングルバンドルイメージバージョン、およびインスタンスに割り当て可能なコア数を一覧表示するNetScalerインスタンスのプロビジョニングの表を参照してください。

ステップ 4 - インスタンス管理の追加

VPXインスタンスの管理者ユーザーを作成できます。これを行うには、インスタンス管理セクションでインスタンス管理の追加を選択します。
次の詳細を指定します。
  • ユーザー名: NetScalerインスタンス管理者のユーザー名。このユーザーはスーパーユーザーアクセス権を持っていますが、VLANやインターフェースを設定するためのネットワークコマンドへのアクセス権はありません。
  • パスワード: ユーザー名のパスワードを指定します。
  • シェル/Sftp/Scpアクセス: NetScalerインスタンス管理者に許可されるアクセス。このオプションはデフォルトで選択されています。

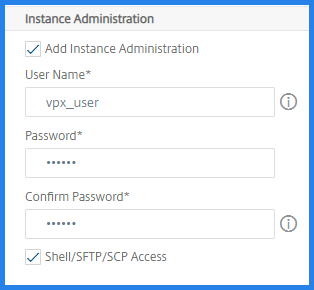

インスタンス管理の追加

ステップ5 - ネットワーク設定の指定

インスタンスに必要なネットワーク設定を選択します。
  • ネットワーク設定でL2モードを許可 - NetScalerインスタンスでL2モードを許可できます。ネットワーク設定で「L2モードを許可」を選択します。インスタンスにログオンしてL2モードを有効にする前に。詳細については、「NetScalerインスタンスでのL2モードの許可」を参照してください。
    注
    インスタンスのL2モードを無効にする場合は、そのインスタンスにログオンしてL2モードを無効にする必要があります。そうしないと、インスタンスを再起動した後に他のすべてのNetScalerモードが無効になる可能性があります。
  • 0/1 - VLANタグで、管理インターフェースのVLAN IDを指定します。
  • 0/2 - VLANタグで、管理インターフェースのVLAN IDを指定します。
デフォルトでは、インターフェース0/1と0/2が選択されています。

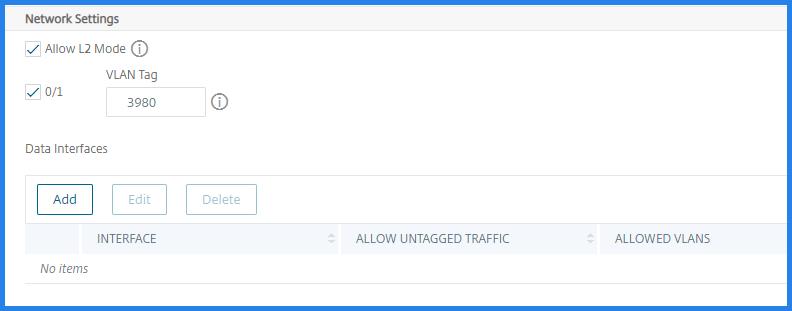

ネットワーク設定
データインターフェースで、追加をクリックしてデータインターフェースを追加し、以下を指定します。
  • インターフェース - リストからインターフェースを選択します。
    注記
    インスタンスに追加するインターフェースのインターフェースIDは、SDXアプライアンス上の物理インターフェースの番号付けに必ずしも対応しません。
    例えば、instance-1に関連付ける最初のインターフェースがSDXインターフェース1/4である場合、そのインスタンスでインターフェース設定を表示すると、インターフェース1/1として表示されます。このインターフェースは、instance-1に関連付けた最初のインターフェースであることを示します。
  • 許可されたVLAN - NetScalerインスタンスに関連付けることができるVLAN IDのリストを指定します。
  • MACアドレスモード - インスタンスにMACアドレスを割り当てます。次のいずれかのオプションを選択します。
    • デフォルト - Citrix WorkspaceがMACアドレスを割り当てます。
    • カスタム - 生成されたMACアドレスを上書きするMACアドレスを指定するには、このモードを選択します。
    • 生成済み - 以前に設定したベースMACアドレスを使用してMACアドレスを生成します。ベースMACアドレスの設定については、「インターフェースへのMACアドレスの割り当て」を参照してください。
  • VMAC設定 (仮想MACを構成するためのIPv4およびIPv6 VRID)

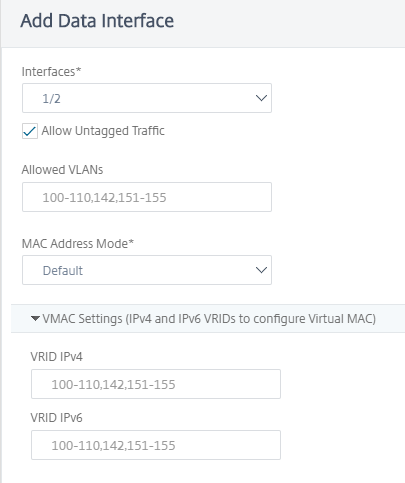

データインターフェースの追加
追加をクリックします。

手順6 - 管理VLAN設定を指定する

管理サービスとVPXインスタンスの管理アドレス (NSIP) は同じサブネットワーク内にあり、通信は管理インターフェースを介して行われます。
管理サービスとインスタンスが異なるサブネットワークにある場合は、VPXインスタンスをプロビジョニングする際にVLAN IDを指定します。これにより、インスタンスがアクティブなときにネットワーク経由で到達可能になります。
展開で、VPXインスタンスのプロビジョニング中にNSIPが選択されたインターフェイスからのみアクセス可能である必要がある場合は、NSVLANを選択します。その場合、NSIPは他のインターフェイスからはアクセスできなくなります。
  • HAハートビートは、NSVLANの一部であるインターフェイスでのみ送信されます。
  • NSVLANはVPX XVAビルド9.3-53.4以降でのみ構成できます。
重要
  • VPXインスタンスをプロビジョニングした後、この設定を変更することはできません。
  • VPXインスタンスのclear config fullコマンドは、NSVLANが選択されていない場合、VLAN構成を削除します。

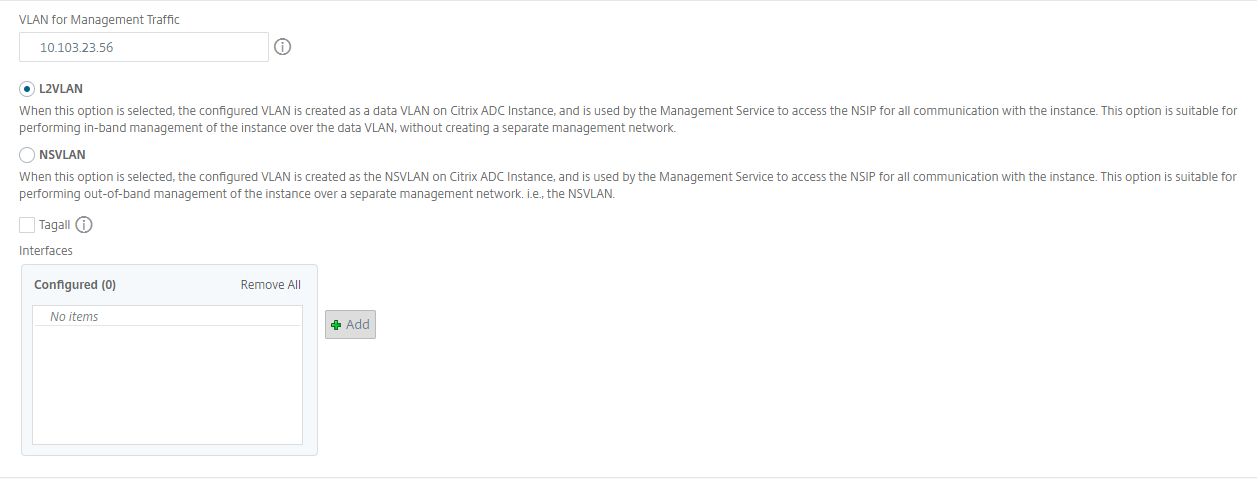

VLANの管理
完了をクリックして、VPXインスタンスをプロビジョニングします。

プロビジョニングされたVPXインスタンスの表示

新しくプロビジョニングされたインスタンスを表示するには、次の手順を実行します。
  1. インフラストラクチャ > インスタンス > NetScalerに移動します。
  2. VPXタブで、ホストIPアドレスプロパティでインスタンスを検索し、SDXインスタンスIPを指定します。

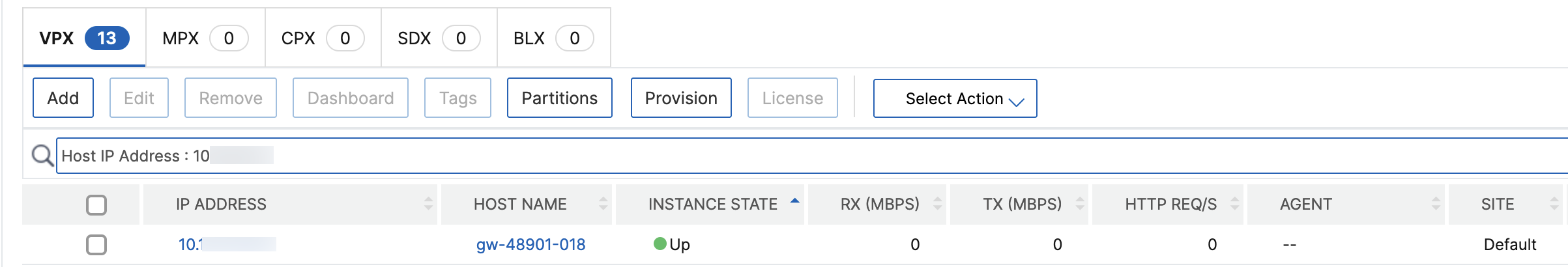

プロビジョニングされたVPXインスタンスの表示
