Infrastructure Analytics でインスタンスの詳細を表示

1. インフラストラクチャ > インフラストラクチャ分析 に移動します。

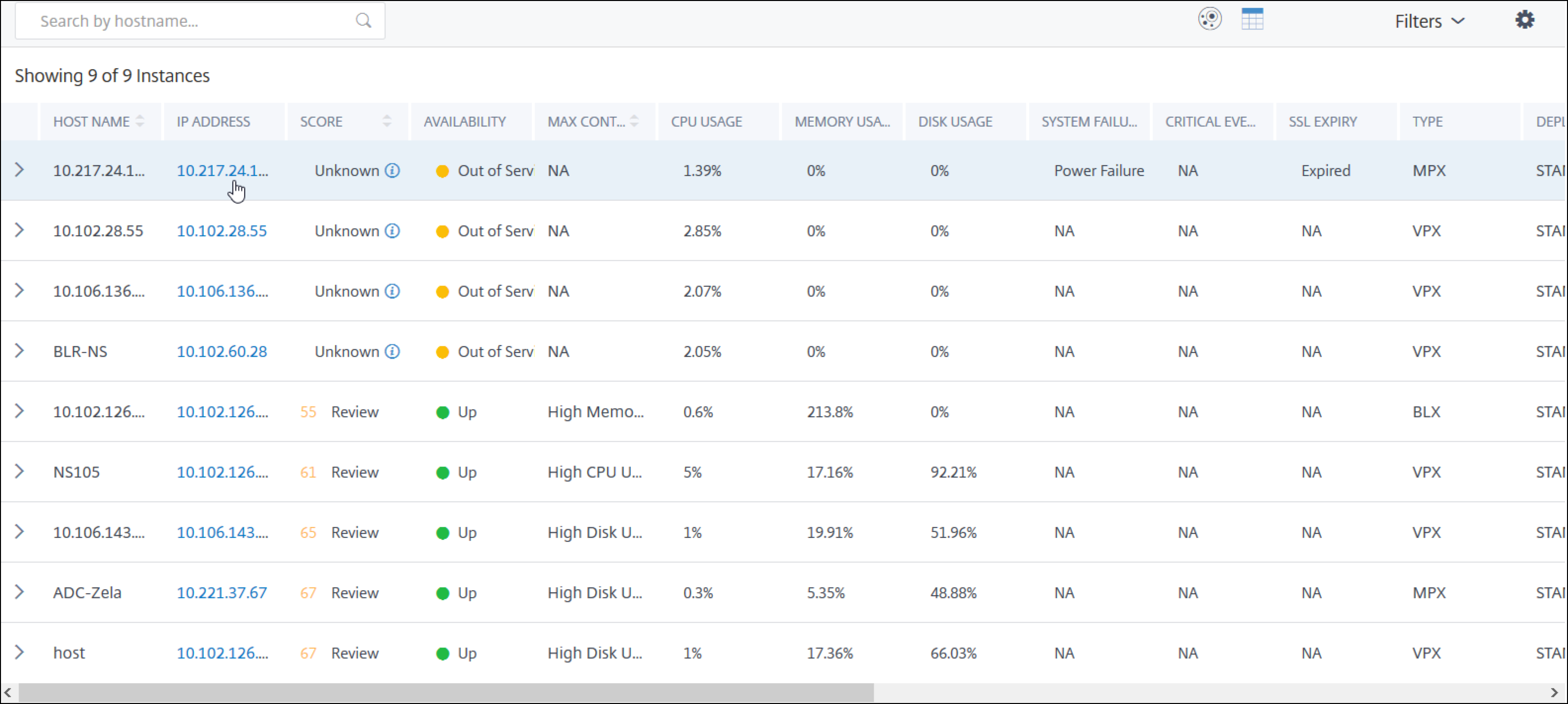

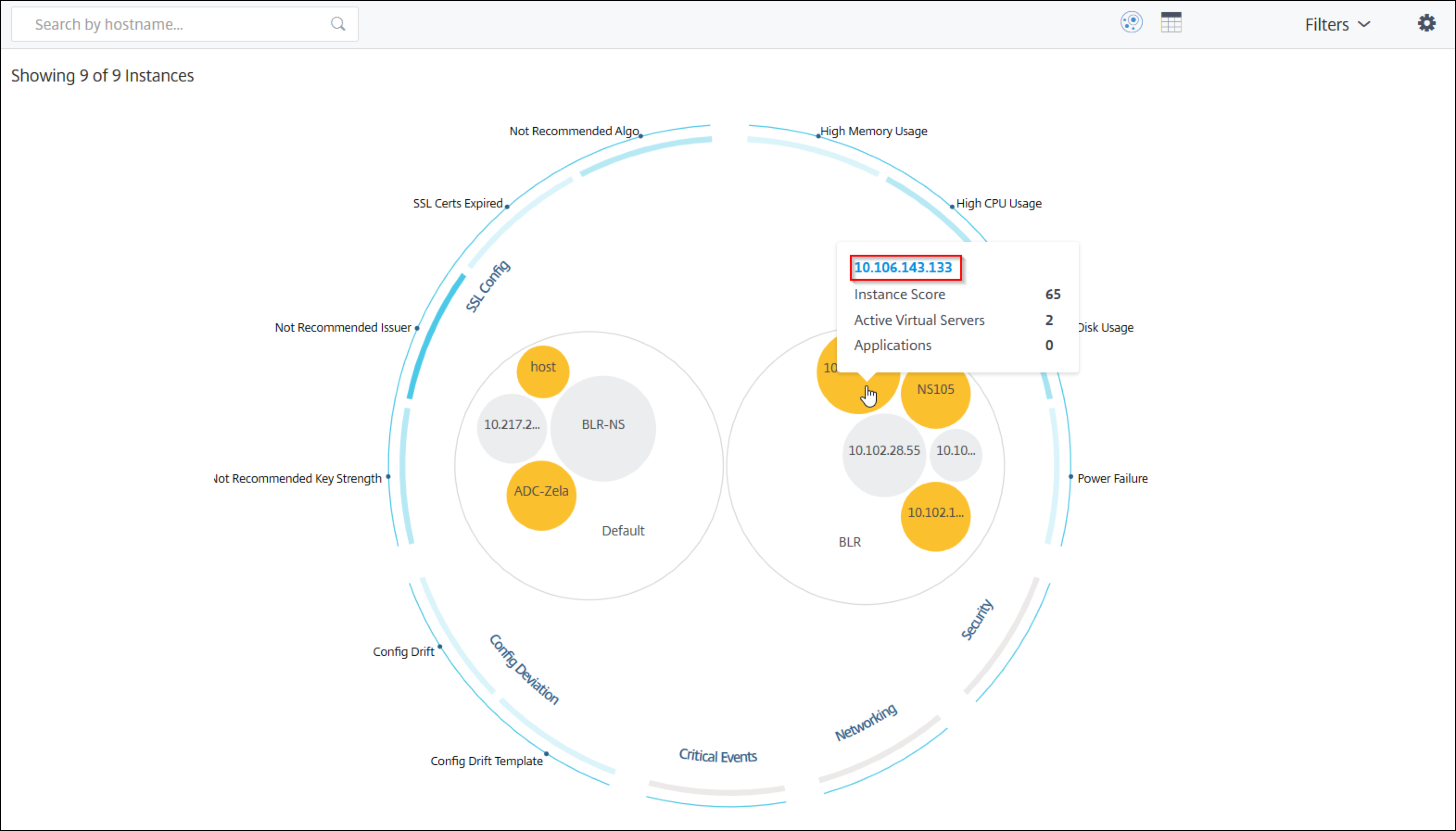

2. サークルパックビューをクリックし、IPアドレスを選択します。

   テーブルビューからIPアドレスをクリックすることもできます。


• ホスト名 – NetScalerインスタンスに割り当てられたホスト名を示します。
• IPアドレス – NetScalerインスタンスのIPアドレスを示します。
• スコア – NetScalerインスタンスのスコアと、Critical、Good、Fairなどのステータスを示します。
• 可用性 – NetScalerインスタンスの現在のステータス（稼働中、停止中、サービス停止中など）を示します。
• 最大寄与 – NetScalerインスタンスが最大のエラー数を記録している問題カテゴリを示します。
• CPU使用率 – インスタンスによって使用されている現在のCPU使用率（%）を示します。
• メモリ使用率 – インスタンスによって使用されている現在のメモリ使用率（%）を示します。
• ディスク使用率 – インスタンスによって使用されている現在のディスク使用率（%）を示します。
• システム障害 – インスタンスシステムの合計エラー数を示します。
• 重大イベント – NetScalerインスタンスが最大数のイベントを持つイベントカテゴリを示します
• SSL有効期限 – NetScalerインスタンスにインストールされているSSL証明書の現在のステータスを示します
• タイプ – VPX、SDX、MPX、CPXなどのNetScalerインスタンスのタイプを示します
• 展開 – NetScalerインスタンスがスタンドアロンインスタンスとして展開されているか、HAペアとして展開されているかを示します
• モデル – NetScalerインスタンスのモデル番号を示します
• バージョン – NetScalerインスタンスのバージョンとビルド番号を示します
• スループット – NetScalerインスタンスからの現在のネットワークスループットを示します
• HTTPSリクエスト/秒 – NetScalerインスタンスが受信した現在のHTTPSリクエスト/秒を示します
• TCP接続 – 現在確立されているTCP接続を示します
• SSLトランザクション – NetScalerインスタンスによって処理された現在のSSLトランザクションを示します
• サイト – NetScalerインスタンスが展開されているサイトの名前を示します。

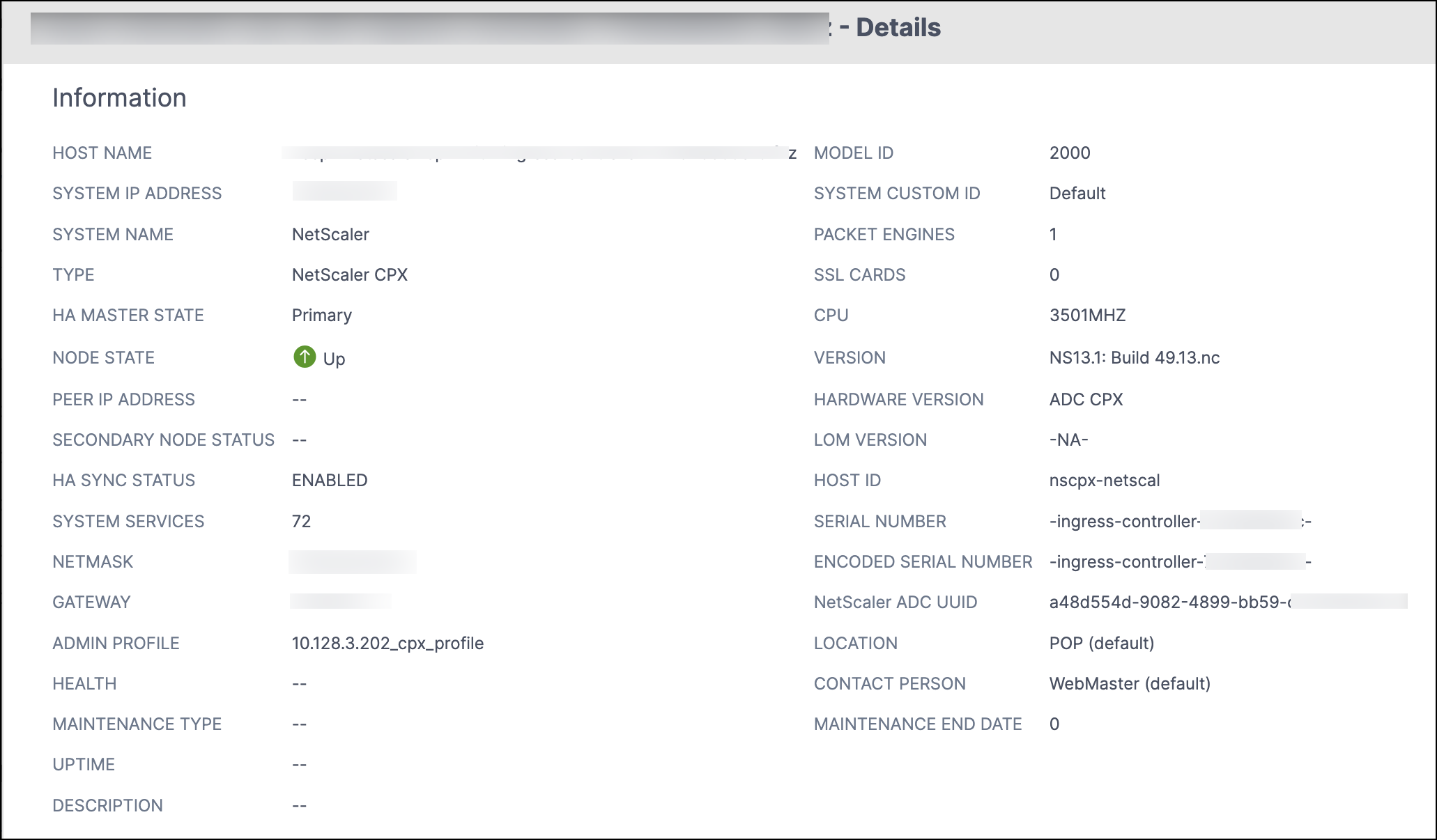

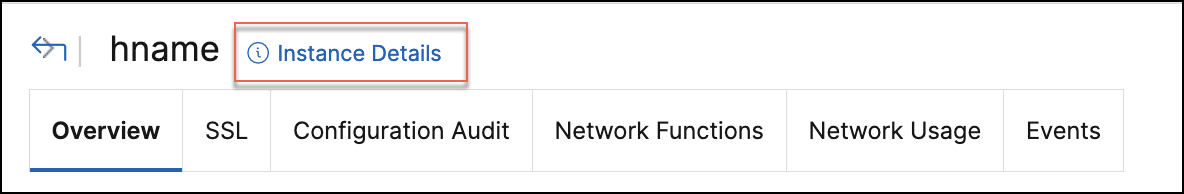

• 情報 - インスタンスタイプ、展開タイプ、バージョン、モデルなどのインスタンス詳細。

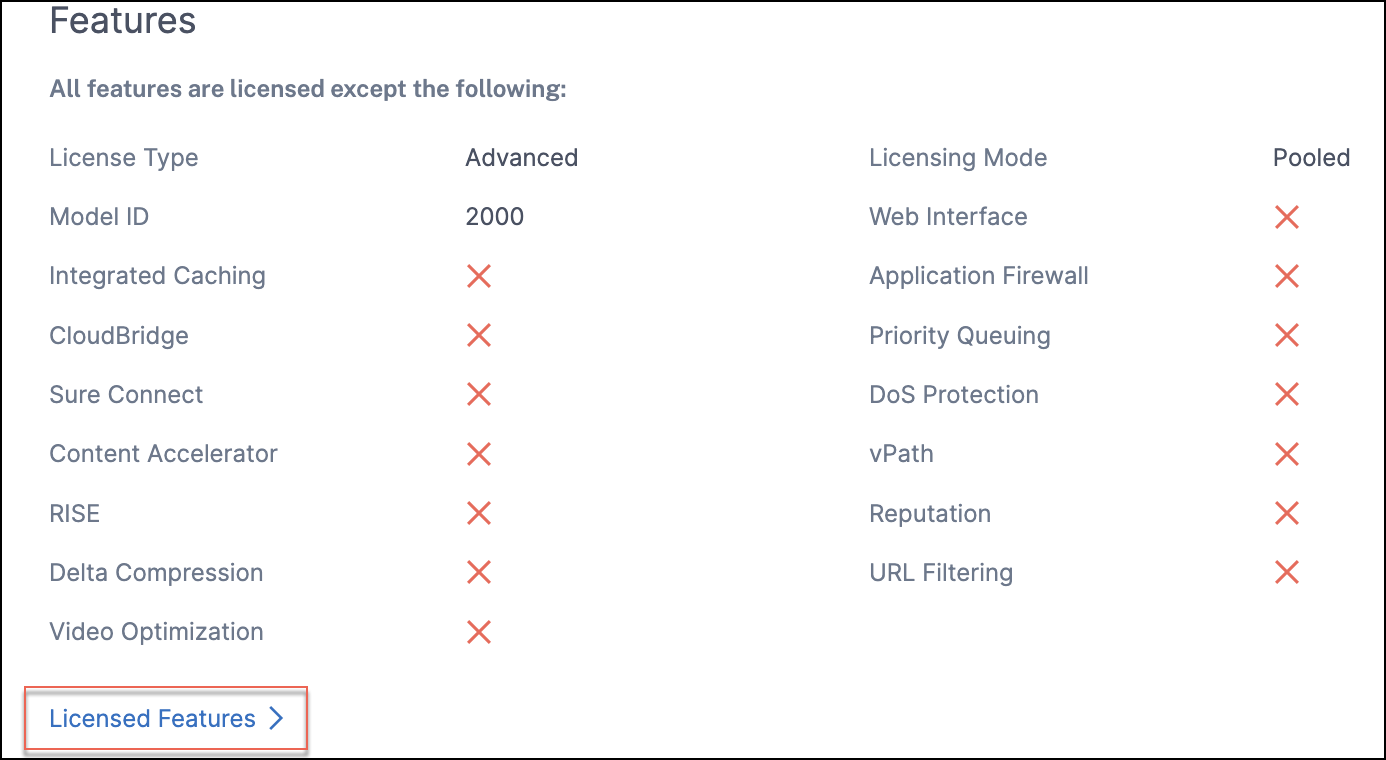

• 機能 – デフォルトでは、ライセンスされていない機能が表示されます。ライセンスされた機能をクリックすると、ライセンスされている機能が表示されます。

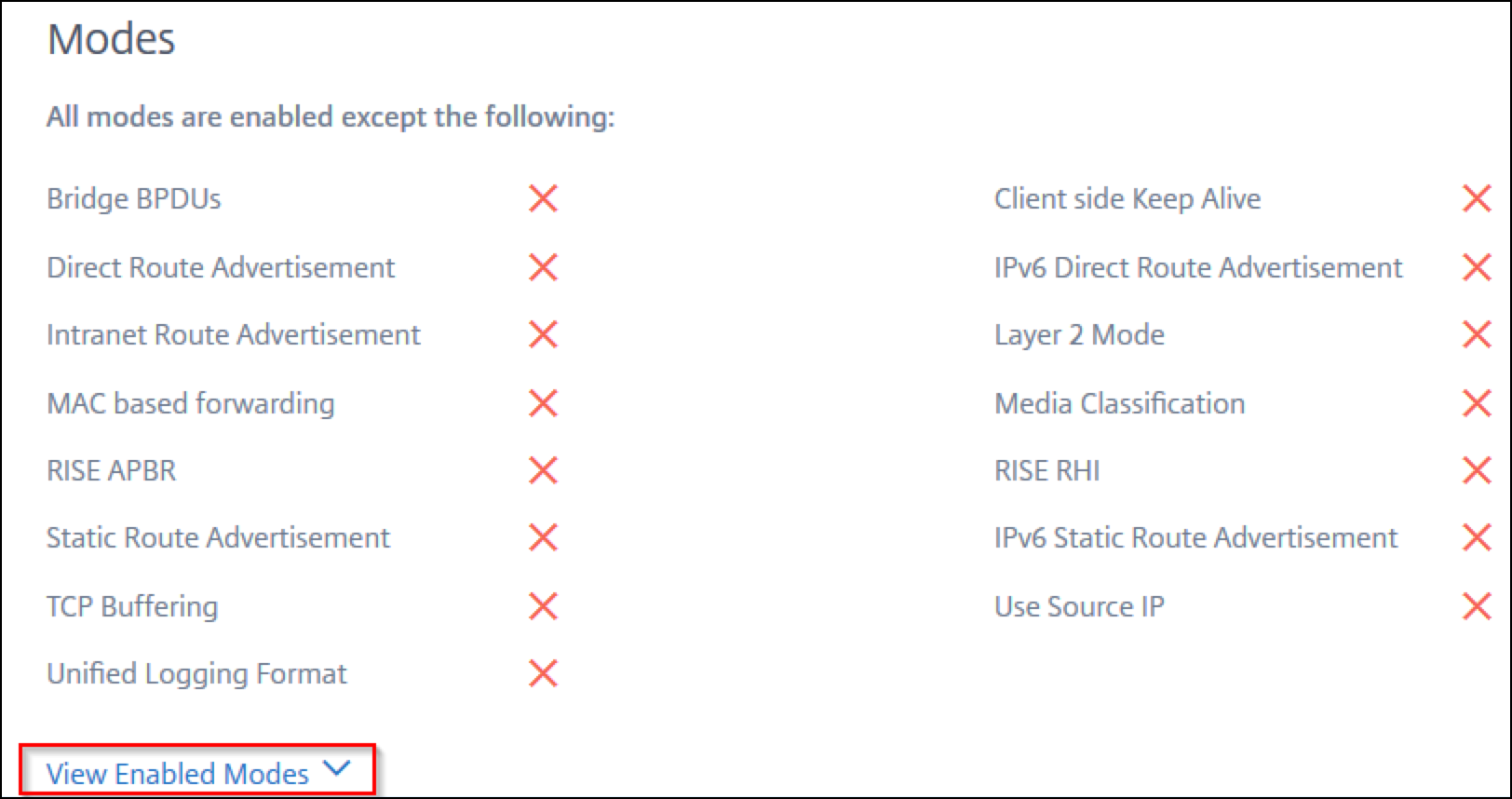

• モード – デフォルトでは、インスタンスで無効になっているすべてのモードが表示されます。有効なモードを表示をクリックすると、インスタンスで有効になっているモードが表示されます。

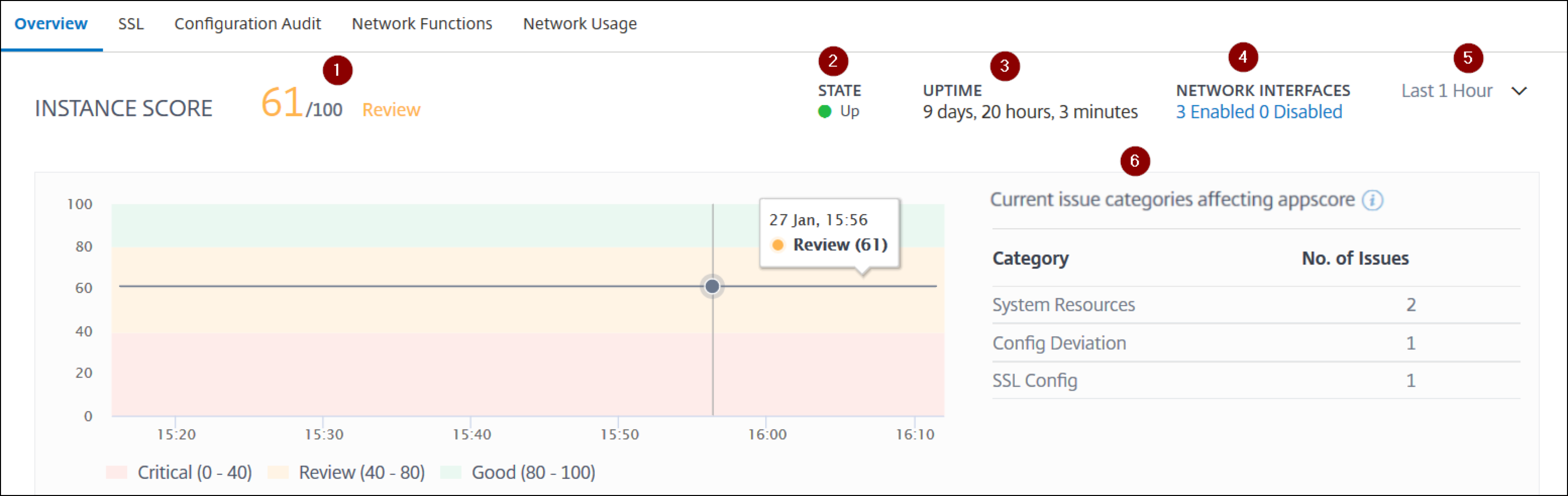

• インスタンススコア

  1 – 選択した期間の現在のNetScalerインスタンススコアを示します。最終スコアは100から合計ペナルティを引いた値として計算されます。グラフには、選択した期間のスコア範囲が表示されます。
  2 – 稼働中、停止中、サービス停止中など、NetScalerインスタンスの現在のステータスを示します。
  3 – NetScalerインスタンスが稼働している期間を示します。
  4 – インスタンスで有効および無効になっているネットワークインターフェースの合計数を示します。有効または無効をクリックすると、ネットワークインターフェース名やステータス（有効または無効）などの詳細が表示されます。
  5 – リストから期間を選択して、インスタンスの詳細を表示します。
  6 – NetScalerインスタンスの合計問題数と問題カテゴリを表示します。
• 主要メトリック
  各タブをクリックして詳細を表示します。各メトリックでは、選択した期間の平均値と差分値を表示できます。

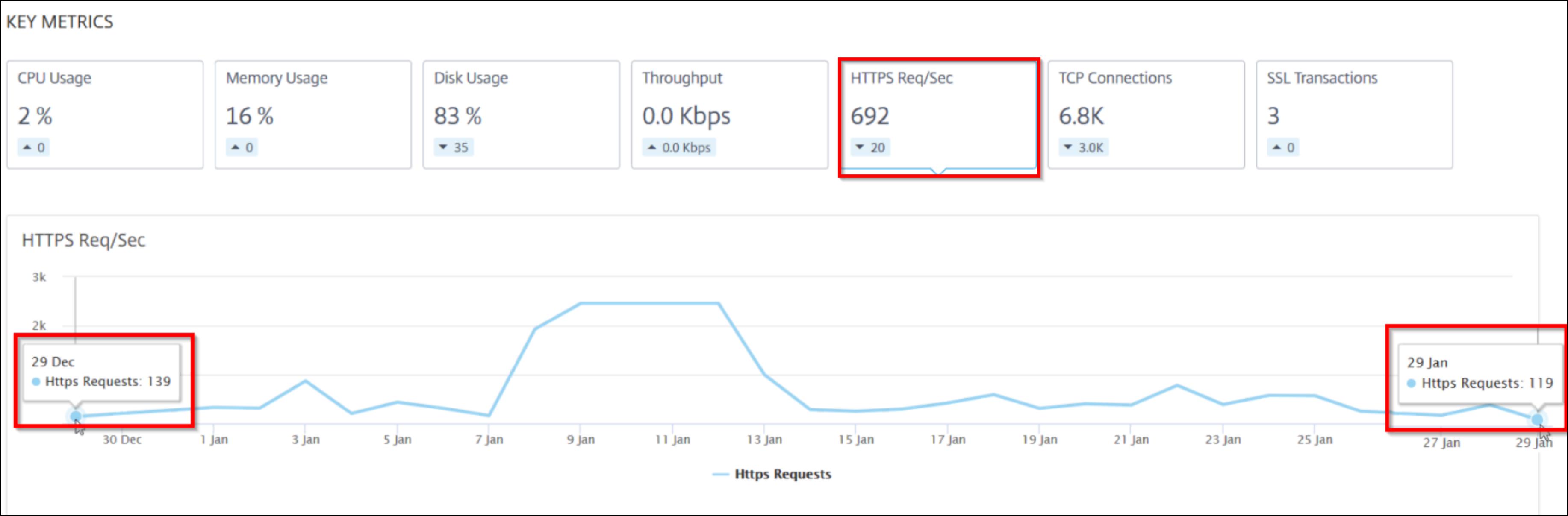

  次の画像はHTTPS Req/Secの例で、選択された期間は1時間です。値692は1ヶ月間のHTTPS Req/Secの平均値であり、値20は差分値です。グラフでは、最初の値が139で、最後の値が119です。差分値は139 – 119 = 20です。

  選択した期間のインスタンスメトリックをグラフ形式で表示できます。
  • CPU使用率 – 選択した期間におけるインスタンスからの平均CPU使用率（パケットCPUと管理CPUの両方に表示されます）。
  • メモリ使用率 – 選択した期間におけるインスタンスからの平均メモリ使用率。
  • ディスク使用率 – 選択した期間におけるインスタンスからの平均ディスクスペース使用率。
  • スループット – 選択した期間にインスタンスによって処理された平均ネットワークスループット。
  • HTTPSリクエスト/秒 – 選択した期間にインスタンスによって受信された平均HTTPSリクエスト数。
  • TCP接続 – 選択した期間にクライアントとサーバーによって確立された平均TCP接続数。
  • SSLトランザクション – 選択した期間にインスタンスによって処理された平均SSLトランザクション数。
• 問題
  NetScalerインスタンスで発生する以下の問題を表示できます。

  問題カテゴリ	説明	問題
  システムリソース	CPU、メモリ、ディスク使用量など、NetScalerシステムリソースに関連するすべての問題を表示します。	- CPU使用率が高い
  		- メモリ使用率が高い
  		- ディスク使用率が高い
  		- SSLカードの障害
  		- 電源障害
  		- ディスクエラー
  		- フラッシュエラー
  		- NIC破棄
  SSL設定	NetScalerインスタンス上のSSL設定に関連するすべての問題を表示します。	- SSL証明書の期限切れ
  		- 推奨されない発行者
  		- 推奨されないアルゴリズム
  		- 推奨されない鍵強度
  設定の逸脱	NetScalerインスタンスに適用された設定ジョブに関連するすべての問題を表示します。	- 設定ドリフト
  		- 実行中とテンプレートの比較
  重大なイベント	HAペアおよびクラスターで構成されたNetScalerインスタンスに関連するすべての重大なイベントを表示します。	- クラスタープロパゲーションの失敗
  		- クラスター同期の失敗
  		- クラスターバージョンの不一致
  		- HAの不正なセカンダリ状態
  		- HAのヒートビートなし
  		- HA同期の失敗
  		- HAバージョンの不一致
  キャパシティの問題	NetScalerのキャパシティの問題を表示します。NetScaler Consoleは、NetScalerインスタンスから5分ごとにこれらのイベントをポーリングし、パケットドロップまたはレート制限カウンターの増分が存在する場合に表示します。問題は、以下のキャパシティパラメータに基づいて分類されます。	- スループット制限に達しました
  		- PE CPU制限に達しました
  		- PPS制限に達しました
  		- SSLスループットレート制限
  		- SSL TPSレート制限
  ネットワーク	インスタンスで発生する運用上の問題を表示します。	詳細については、「新しいインジケーターによる強化されたインフラストラクチャ分析」(/ja-jp/netscaler-console-service/infrastructure-analytics/intelligent-infrastructure-analytics.html)を参照してください。

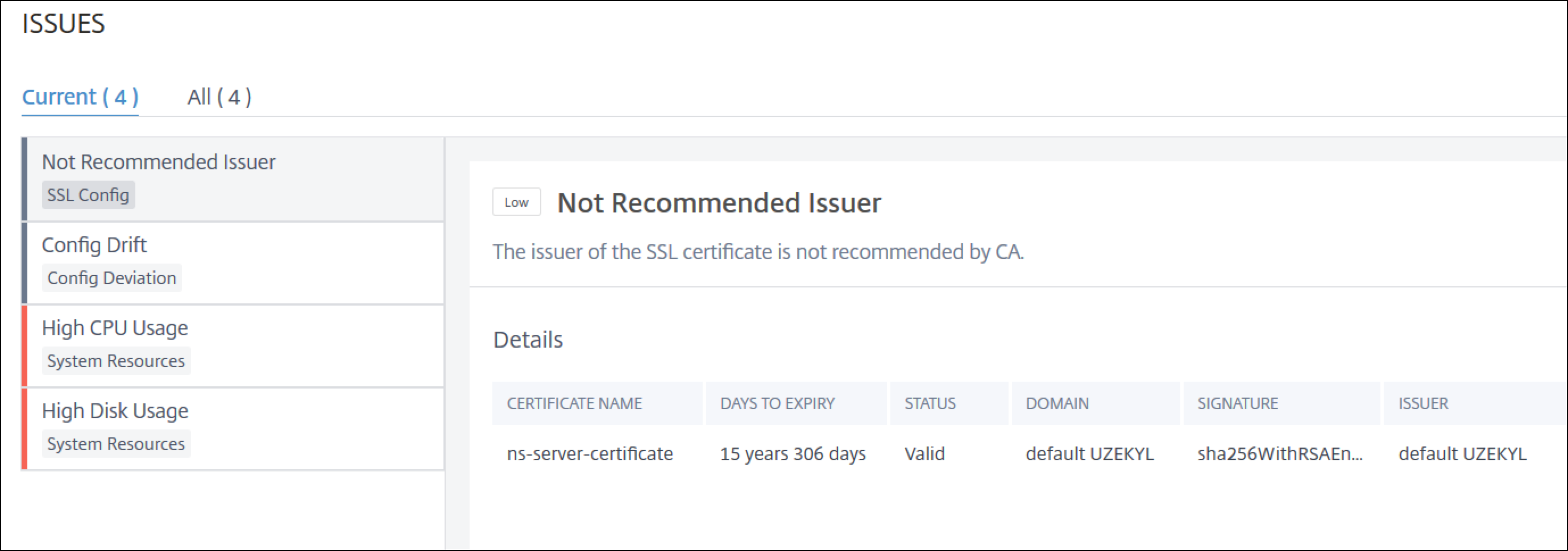

  各タブをクリックして、問題を分析し、トラブルシューティングを行います。たとえば、選択した期間にインスタンスで次のエラーが発生したとします。

  • Currentタブには、現在インスタンススコアに影響を与えている問題が表示されます。
  • 「すべて」タブには、選択した期間に検出されたすべてのインフラ問題が表示されます。
