サービスグラフにおけるすべてのアプリケーションの全体像
Applications > Service Graph に移動し、Global をクリックします。

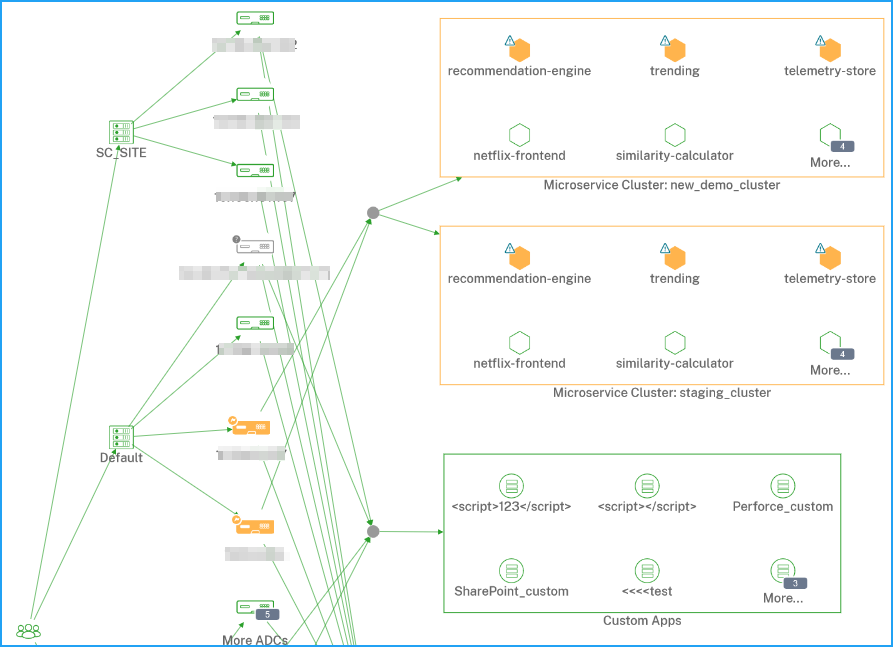

サービスグラフには、選択した期間について以下の情報が表示されます。
-
ユーザーが特定のアプリケーションにアクセスする地域
-
NetScalerインスタンスがホストされているデータセンター
-
すべてのNetScalerインスタンスからの合計個別のアプリケーション注NetScalerインスタンスに個別のアプリケーションがない場合、NetScalerインスタンスから個別の仮想サーバーへの矢印のエッジは表示されません
-
すべてのNetScalerインスタンスからの合計カスタムアプリケーション
-
NetScaler CPXインスタンスからの合計マイクロサービスアプリケーション
クライアントメトリクスの表示

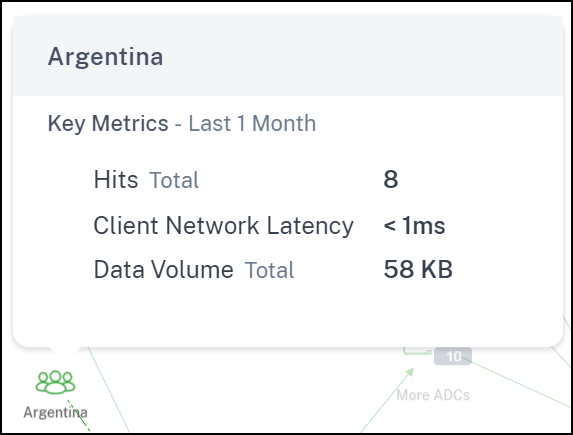

クライアント領域にマウスカーソルを合わせると、メトリクスが表示されます。
-
ヒット数 - クライアントが受信したリクエストの合計。
-
クライアントネットワーク遅延 – クライアントからのネットワーク遅延を示します。
-
データ量 - クライアントによって処理された合計データ量を示します。
NetScalerの詳細を表示
サービスグラフでは、以下を表示できます。
-

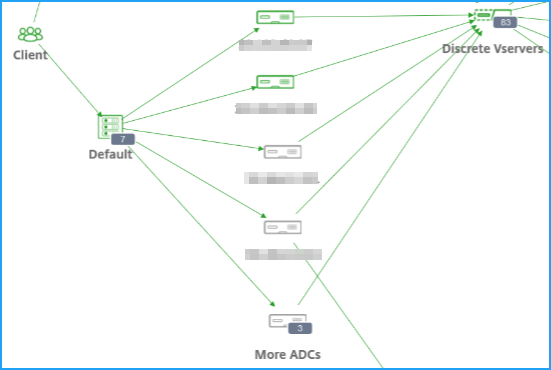

データセンターと、それにグループ化されたNetScalerインスタンスの合計数
-
各データセンターからスコアの低い上位4つのNetScalerインスタンスのみ

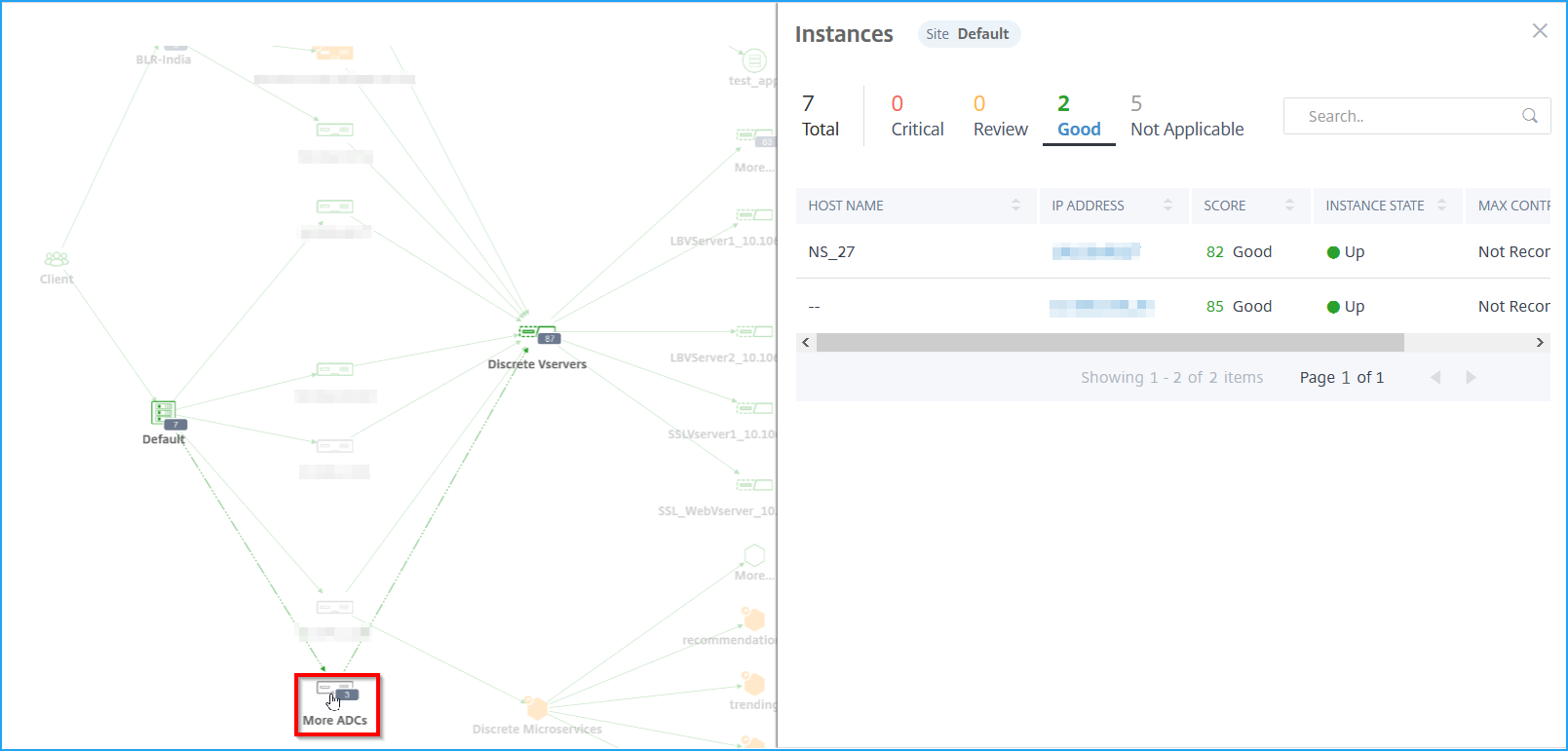

その他のNetScalerインスタンス をクリックして、それぞれのステータス（Critical、Review、Good、Not Applicable）タブを選択し、すべてのNetScalerインスタンスを表示します。

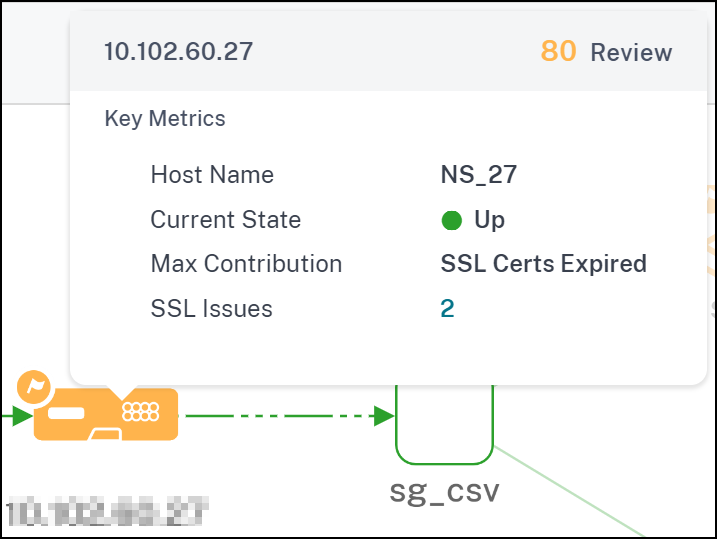

NetScalerインスタンスにマウスポインターを合わせると、メトリックが表示されます。
以下を表示できます。
-
NetScalerインスタンスのIPアドレスとスコア
-
ホスト名 – NetScalerインスタンスに割り当てられているホスト名を示します。
-
現在の状態 – NetScalerインスタンスの現在のステータス（Up、down、out-of-serviceなど）を示します。
-
最大寄与 – 現在のNetScalerスコアに影響を与える主要な問題を示します。
-
SSLの問題 – NetScalerインスタンスからのSSL問題の合計数を示します。エラー数をクリックしてドリルダウンし、SSLエラーの詳細を表示します。
NetScalerインスタンスをクリックして、インスタンススコア、主要メトリック、およびNetScalerインスタンスに関連する問題などのインスタンスの詳細を表示します。詳細については、「Infrastructure Analyticsでインスタンスの詳細を表示する」を参照してください。
個別のアプリケーションを表示

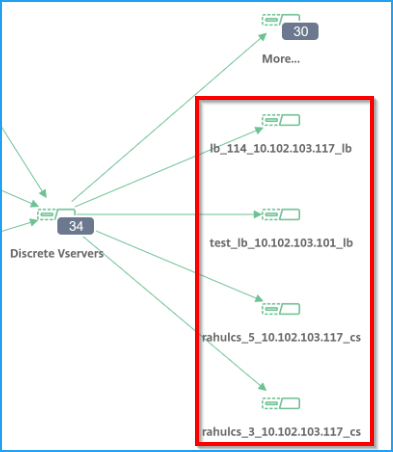

サービスグラフには、スコアの低い上位4つの個別のアプリケーションが表示されます。
次の個別のアプリケーションがあるとします。
| アプリ名 | NetScaler | アプリスコア | アプリステータス |
|---|---|---|---|
| App1 | 10.102.29.50 | 35 (クリティカル) | 稼働中 |
| App2 | 10.102.29.90 | 100 (良好) | ダウン |
| App 3 | 10.102.32.40 | 49 (レビュー) | アップ |
| App4 | 10.102.113.208 | 92 (良好) | ダウン |
| App5 | 10.102.25.25 | 86 (良好) | 稼働中 |
| App6 | 10.102.29.41 | 77 (良好) | 稼働中 |
| App7 | 10.102.29.102 | 41 (要確認) | 稼働中 |
このシナリオでは、App1、App3、App6、App7 をサービスグラフ内のスコアが低い上位4つのアプリケーションとして表示できます。
同様に、カスタムおよびマイクロサービスアプリケーションについても、スコアが低い上位4つのアプリケーションを表示できます。

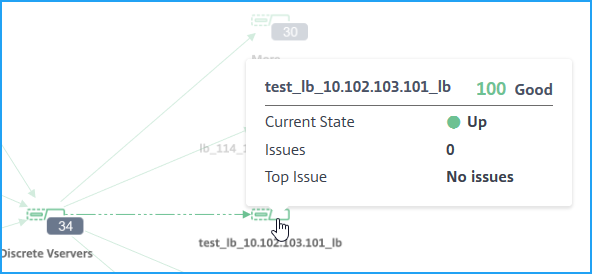

サービスにマウスポインターを合わせると、メトリック情報を表示できます。
以下を表示できます。
-
アプリケーション名とスコア
-
「現在の状態」 – アプリケーションの現在のステータス（稼働中または停止中など）を示します。
-
「問題」 – アプリケーションに適用される問題の総数を示します。
-
「上位の問題」 – アプリケーション全体のスコアに影響を与える上位の問題を示します。

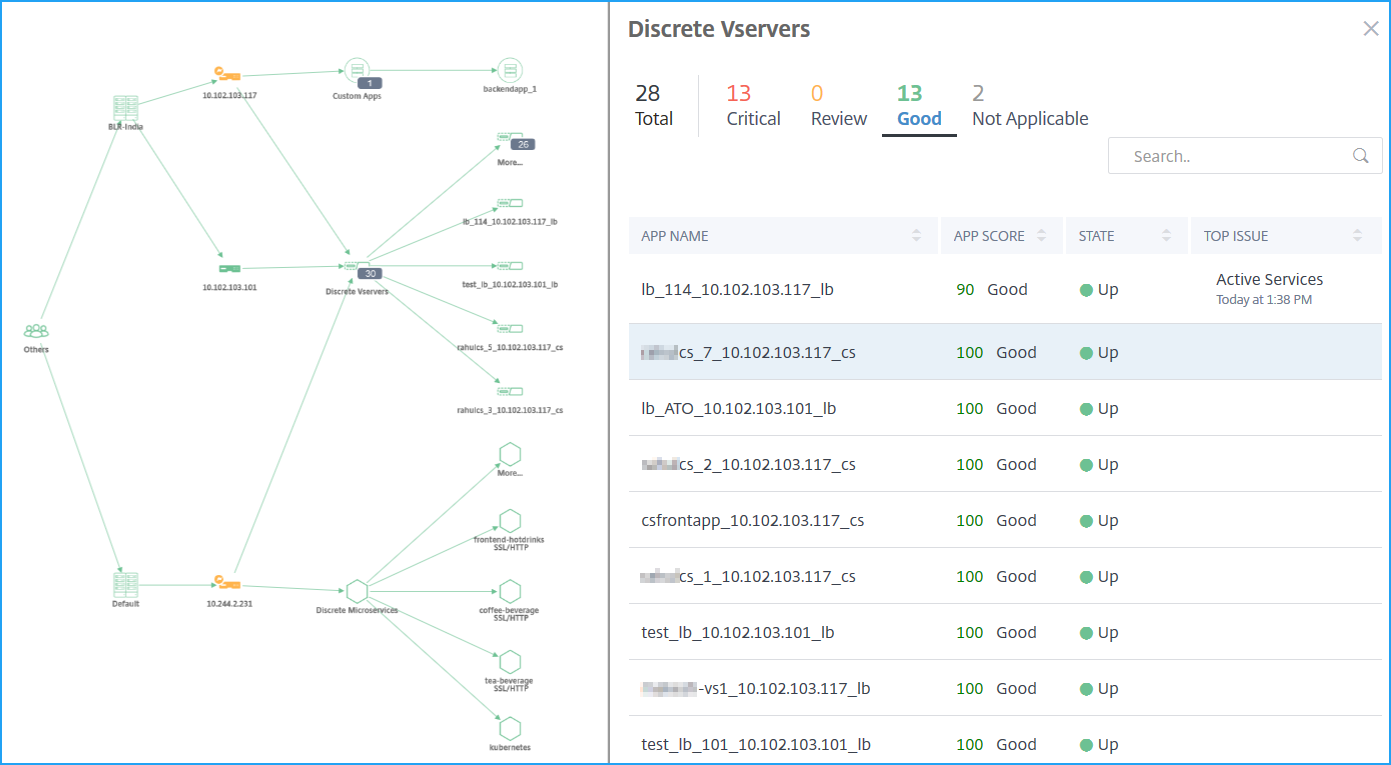

すべての個別のアプリケーションを表示するには、「詳細」をクリックします。次の図に示すように、「個別の仮想サーバー」ページが表示されます。
仮想サーバーはステータスに応じて表示されます。
-
「合計」 – 個別のアプリケーションの合計数
-
「重大」 – アプリケーションスコアが0から40未満の場合
-
「レビュー」 – アプリケーションスコアが40から75未満の場合
-
「良好」 – アプリケーションスコアが75を超える場合
-
「該当なし」 – アプリケーションがどの仮想サーバーにもバインドされていない場合

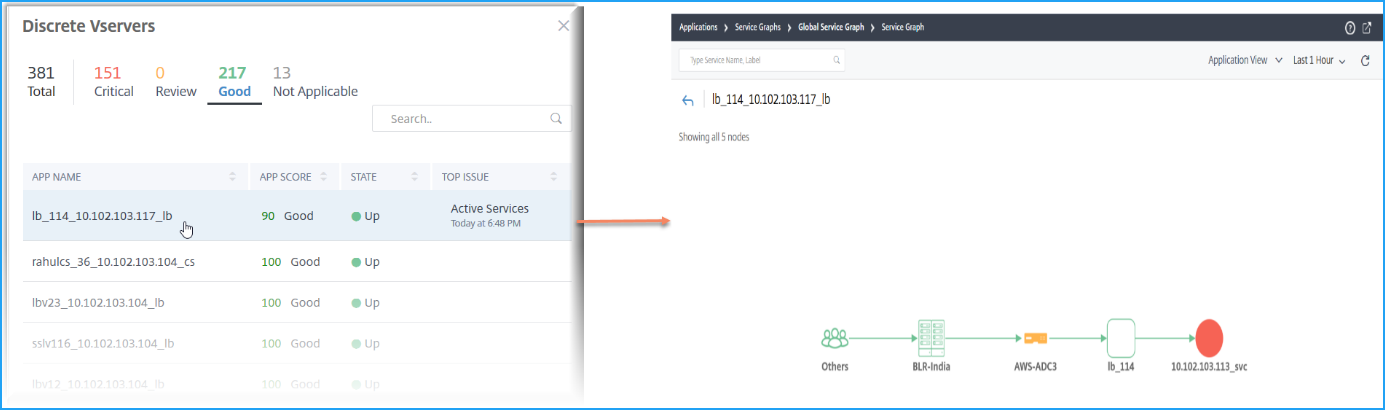

各タブをクリックして仮想サーバーを表示できます。アプリケーションをクリックすると、選択したアプリケーションのサービスグラフが表示されます。
詳細については、アプリケーションのサービスグラフを参照してください。
マイクロサービスアプリケーションの表示

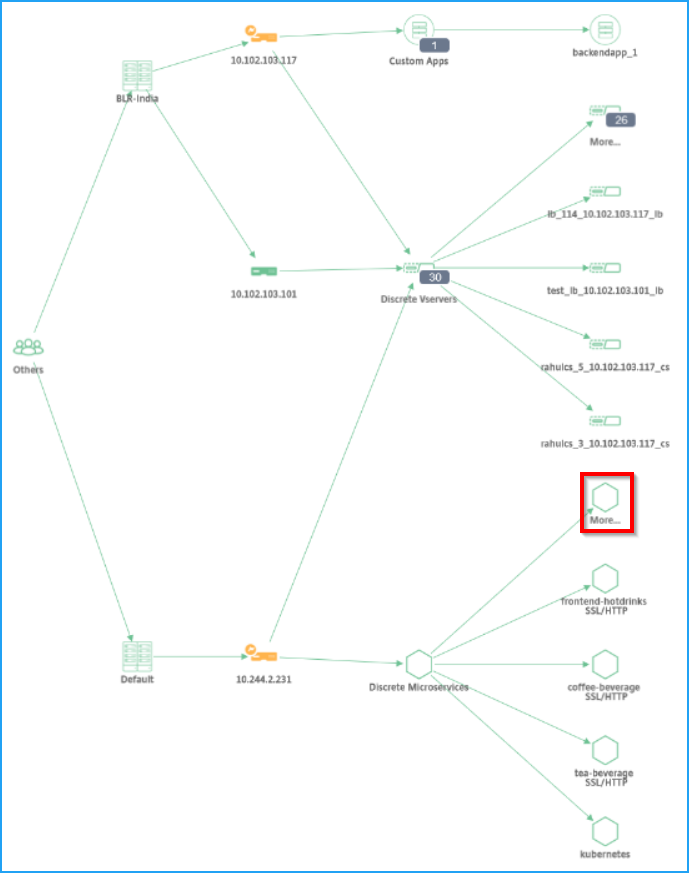

サービスグラフには、Kubernetesクラスターに属するすべてのマイクロサービスアプリケーションも表示されます。サービスにマウスポインターを合わせると、メトリックの詳細が表示されます。
以下を表示できます。
-
サービス名
-
サービスで使用されるプロトコル（SSL、HTTP、TCP、SSL over HTTPなど）
-
ヒット数 – サービスが受信したヒットの総数
-
サービス応答時間 – サービスから取得された平均応答時間。（応答時間 = Client RTT + リクエストの最後のバイト – リクエストの最初のバイト）
-
エラー – 4xx、5xxなどのエラーの総数
-
データ量 – サービスによって処理されたデータの総量
-
名前空間 – サービスの名前空間
-
クラスター名 – サービスがホストされているクラスター名
-
SSLサーバーエラー – サービスからのSSLエラーの総数
サービスをクリックすると、選択したサービスのKubernetesサービスグラフが、サービスの名前空間とクラスター名のフィルターが適用された状態で表示されます。
Kubernetesサービス(/en-us/netscaler-console-service/media/k8s-service.png)
詳細をクリックして、すべてのサービスを含むKubernetesサービスグラフを表示します。Kubernetesサービスグラフの詳細については、クラウドネイティブアプリケーションのサービスグラフを参照してください。
結果をフィルタリングするための検索バー
検索バーを使用して結果をフィルタリングできます。管理者として、この検索バーを使用すると、次のような場合に特定のインスタンス/クライアント/アプリケーション/データセンターにすばやく絞り込むことができます。
-
多数のデータセンターを持つ大規模なエンタープライズ
-
各データセンターに多数のNetScalerインスタンスを設定している
-
各NetScalerインスタンスを介して展開またはアクセスされる多数のアプリケーションを設定している
-
異なる場所からアプリケーションにアクセスするクライアント

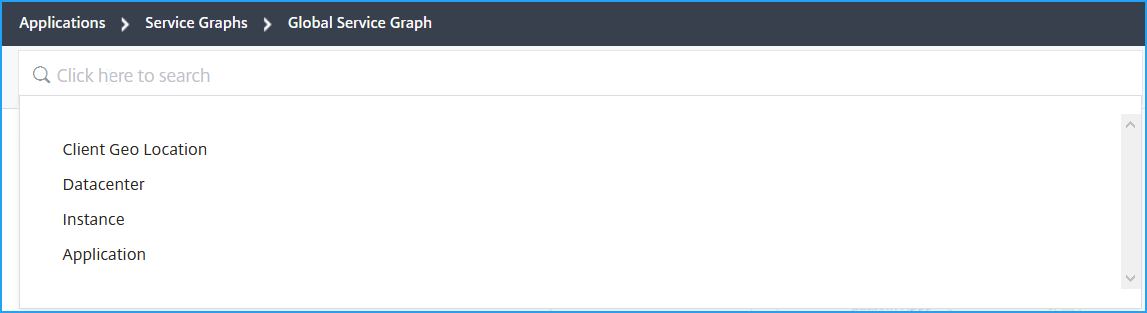

検索バーにマウスポインターを置き、フィルターを作成したいカテゴリを選択します。

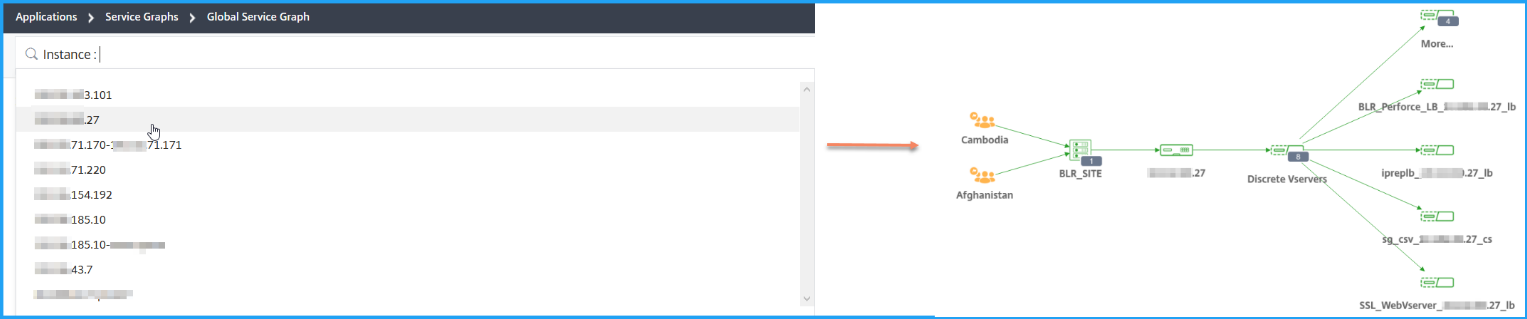

たとえば、特定のNetScalerインスタンスを表示したい場合は、検索バーからInstanceを選択し、インスタンスのIPアドレスを選択します。グローバルサービスグラフには、選択したインスタンスと、それに関連するアプリケーション、データセンター、クライアントの場所が表示されます。
