インスタンスビューのレポートとメトリック
インスタンスビューのレポートとメトリックは、1つまたは複数のNetScalerインスタンスに焦点を当てています。
インスタンスビューに移動するには：
-
サポートされているWebブラウザを使用してNetScaler Consoleにログオンします。
-
Gateway > HDX™ Insight > Instances の順に移動します。
Related information
インスタンスサマリービュー
このビューは、NetScaler Consoleに追加されたすべてのNetScalerインスタンスのレポートを表示するため、サマリービューと呼ばれます。
明示的に言及されていない限り、これらのすべてのメトリック/レポートには、選択された期間に対応する値があります。
インスタンス棒グラフ
このグラフは、グラフキャンバスの右上にあるリストから、インスタンスと合計セッション起動数、および合計アプリを表示します。
インスタンス棒グラフ(/en-us/netscaler-console-service/media/hdx-instance-bar-graph.png)
インスタンス/アクティブインスタンスサマリーレポート
| メトリック | 説明 |
|---|---|
| 名前 | NetScalerインスタンスのホスト名。 |
| IPアドレス | NetScalerのIPアドレス。 |
| セッション起動総数 | 指定された時間間隔で作成された一意のユーザーセッションの総数。 |
| アプリケーション総数 | 指定された時間間隔で起動された一意のアプリケーションの総数。 |
| タイプ | N/A |
インスタンスサマリーレポート(/en-us/netscaler-console-service/media/hdx-user-dekstop-active-inactive-summary.png)
しきい値レポート
しきい値レポートは、選択した期間にエンティティがインスタンスとして選択された、しきい値違反の数を表します。詳細については、「しきい値とアラートの作成方法」を参照してください。
スキップされたフロー
スキップされたフローとは、ICA®接続の解析をスキップしたレコードです。このフローは、サポートされていないCitrix Virtual AppまたはDesktopバージョン、サポートされていないワークスペースバージョンまたはワークスペースタイプを使用しているなど、複数の理由で発生する可能性があります。この表には、IPアドレスとスキップされたフローの数が表示されます。これらのワークスペースは、許可リストのワークスペースの一部ではない可能性があります。そのため、これらのセッションは監視からスキップされます。
ICA解析に関連する問題の詳細については、「NetScalerチェックリストにおけるHDX/ICAトラフィックのレコード生成の問題」を参照してください。
「スキップされたフロー」(/en-us/netscaler-console-service/media/hdx-skipped-flow.png)

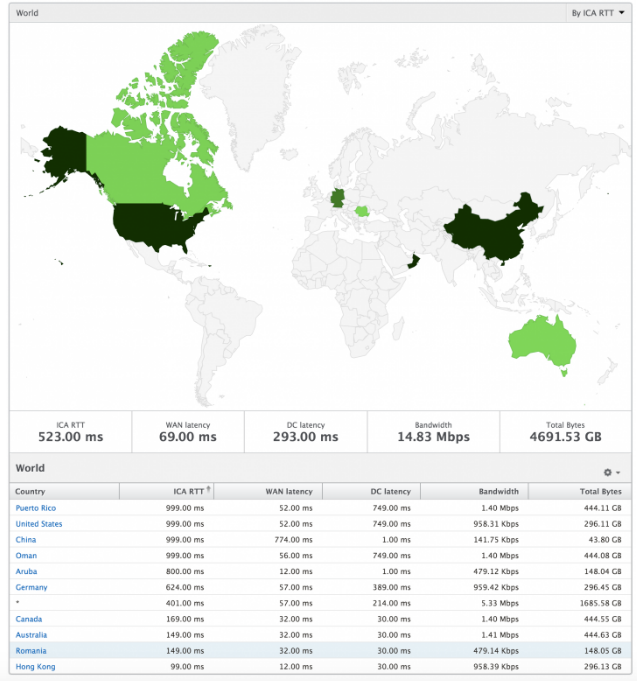

ワールドビュー
HDX Insightのワールドマップビューを使用すると、管理者は過去およびアクティブなユーザーの詳細を地理的な観点から表示できます。管理者はシステムのワールドビューを表示し、地域をクリックすることで特定の国、さらに都市へとドリルダウンできます。管理者はさらに、市と州ごとの情報を表示するためにドリルダウンできます。NetScaler Consoleバージョン12.0以降では、地理的な場所から接続しているユーザーにドリルダウンできます。
HDX Insightのワールドマップでは次の詳細を表示でき、各メトリックの密度はヒートマップ形式で表示されます。
-
ICA RTT
-
WAN遅延
-
DC遅延
-
帯域幅
-
合計バイト数「ワールドビュー」(/en-us/netscaler-console-service/media/hdx-world-map-1.png)
インスタンスごとのビュー
インスタンスごとのビューは、特定の選択されたNetScalerインスタンスの詳細なエンドユーザーエクスペリエンスレポートを提供します。
インスタンスビューに移動するには：
-
Gateway > HDX Insight > Instances に移動します。
-
Instance Summary Report から特定のインスタンスを選択します。

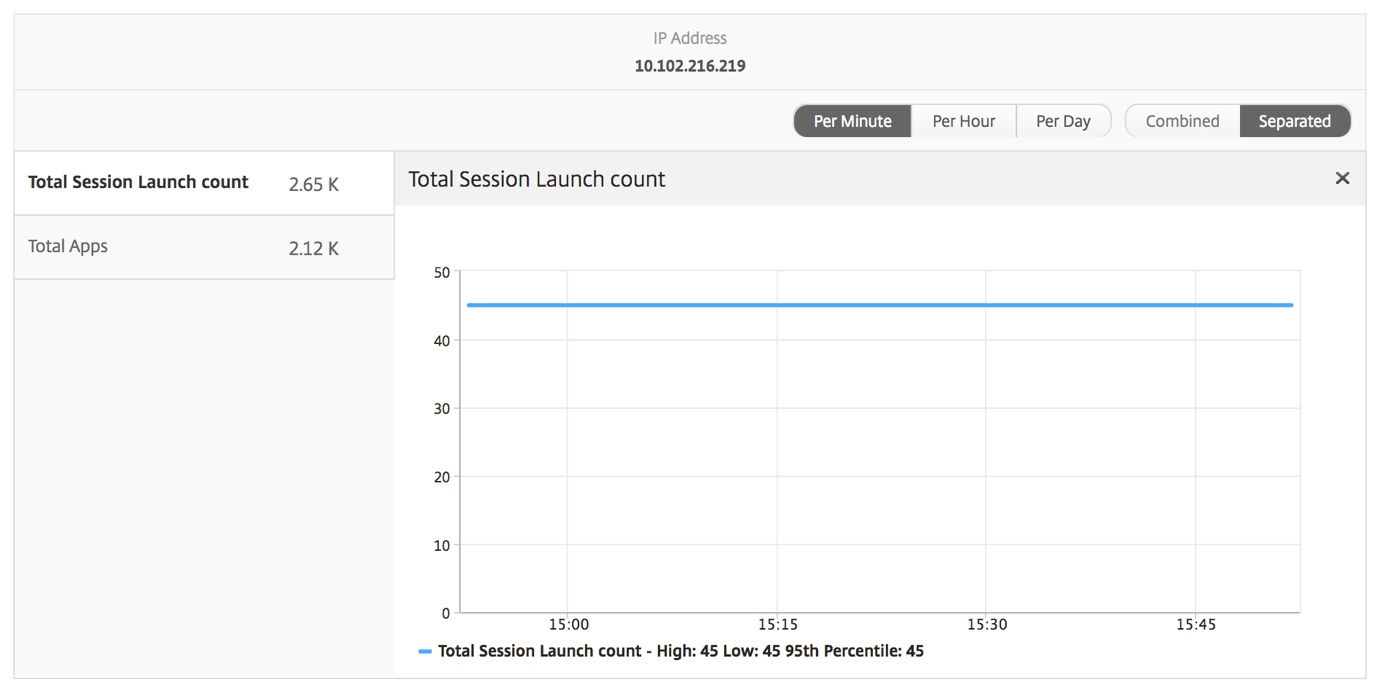

折れ線グラフ
| メトリック | 説明 |
|---|---|
| IPアドレス | これは、選択したインスタンスのNetScaler IPアドレスを表します。 |
| セッション起動総数 | 指定された時間間隔におけるアクティブなCitrix Virtual Appセッションの総数。 |
| 合計アプリ数 | 指定された時間間隔に起動された一意のアプリケーションの総数。 |

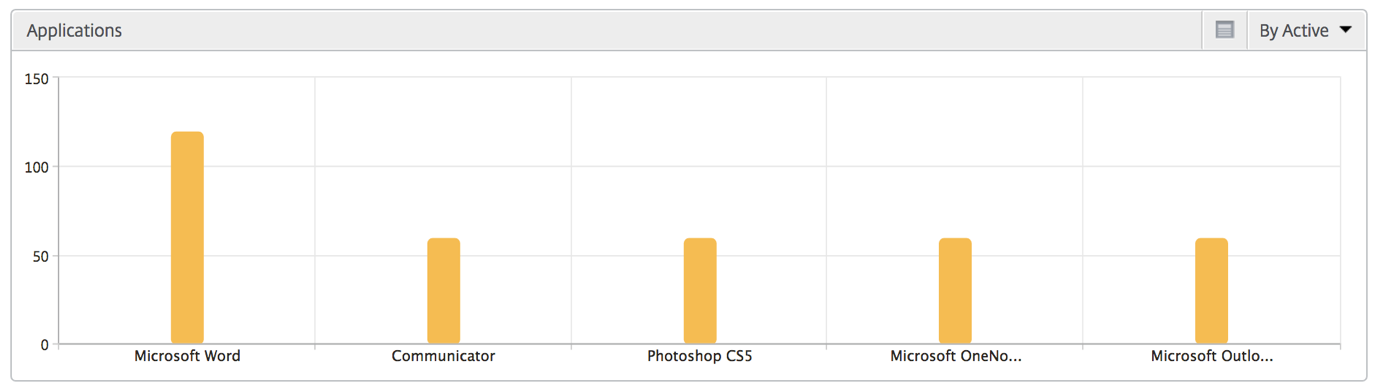

アプリケーション棒グラフ
アクティブなアプリ、セッション起動総数、アプリ起動総数、または起動時間に基づいて、上位5つのアプリケーションを表示します。
ユーザー棒グラフ
ユーザー棒グラフは、以下の基準に基づいて上位5人のユーザーを表示します
-
帯域幅
-
WAN遅延
-
DC遅延
-
ICA RTT
ユーザー棒グラフ(/en-us/netscaler-console-service/media/hdx-users-bar-graph.png)
デスクトップユーザーレポート
この表は、特定のユーザーのCitrix Virtual Desktopセッションに関する洞察を提供します。これらのメトリックは、デスクトップ起動回数と帯域幅でソートできます。
| メトリック | 説明 |
|---|---|
| 名前 | シトリックス バーチャル デスクトップの名前。 |
| デスクトップ起動回数 | デスクトップが起動された回数。 |
| 帯域幅 | 選択された時間間隔中にエンドツーエンド通信に使用された1秒あたりの合計バイト数。 |
| DC 遅延 | ネットワークのサーバー側によって引き起こされる遅延。つまり、NetScaler からバックエンドサーバーへの遅延です。 |
| WAN 遅延 | ネットワークのクライアント側によって引き起こされる遅延。つまり、NetScaler からエンドユーザーへの遅延です。 |
| ICA RTT | ICA RTT は、Citrix Virtual App または Desktop でホストされているアプリケーションまたはデスクトップを操作しているときにユーザーが経験する画面の遅延です。 |
デスクトップユーザーレポート(/en-us/netscaler-console-service/media/hdx-dekstop-user.png)
世界地図ビュー
HDX Insight の世界地図ビューでは、管理者は地理的な観点から過去および現在のアクティブユーザーの詳細を表示できます。管理者はシステムの全体像を把握し、地域をクリックすることで特定の国、さらに都市へとドリルダウンできます。管理者はさらに、都市や州ごとの情報を表示するためにドリルダウンできます。NetScaler Console バージョン 12.0 以降では、地理的な場所から接続しているユーザーにドリルダウンできます。
HDX Insight の世界地図では以下の詳細を表示でき、各メトリックの密度はヒートマップ形式で表示されます。
-
ICA RTT
-
WAN 遅延
-
DC 遅延
-
帯域幅
-
合計バイト数
