NetScalerインスタンスの容量の問題を表示する
NetScalerインスタンスが利用可能な容量のほとんどを消費すると、クライアントトラフィックの処理中にパケットドロップが発生する可能性があります。この問題は、NetScalerインスタンスのパフォーマンス低下を引き起こします。このようなNetScalerの容量の問題を理解することで、追加のライセンスを積極的に割り当ててNetScalerのパフォーマンスを安定させることができます。
サークルパックビューでは、NetScalerインスタンスの容量の問題が存在する場合に表示できます。
NetScalerの容量の問題を表示するには、,
-
インフラストラクチャ > インフラストラクチャ分析に移動します。
-
サークルパックビューを選択します。
注:
インフラストラクチャ分析では、サークルパックビューと表形式ビューに、過去1時間に発生したイベントと問題が表示されます。

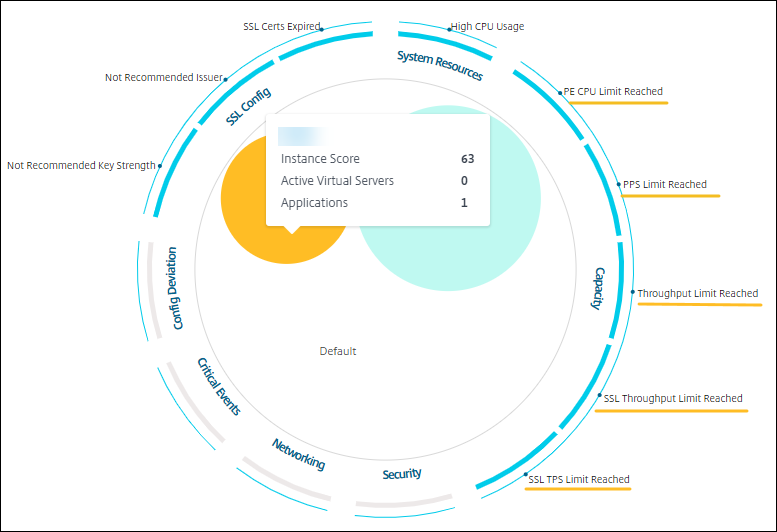

次の図は、選択されたインスタンスに容量の問題が存在することを示しています。
問題は、以下の容量パラメータに基づいて分類されます。
-
スループット制限に達しました – スループット制限に達した後にインスタンスでドロップされたパケットの数。
-
PE CPU制限に達しました - PE CPU制限に達した後にすべてのNICでドロップされたパケットの数。
-
PPS制限に達しました – PPS制限に達した後にインスタンスでドロップされたパケットの数。
-
SSLスループットレート制限 – SSLスループット制限に達した回数。
-
SSL TPS Rate Limit – SSL TPS制限に達した回数。
Related information
容量の問題を解決するための推奨アクションを表示する
NetScaler Consoleは、容量の問題を解決できるアクションを推奨します。推奨アクションを表示するには、次の手順を実行します。
-
Infrastructure > Infrastructure Analyticsで、表形式ビューを選択します。
-
容量の問題があるインスタンスを選択し、Detailsをクリックします。インスタンスの詳細(/en-us/netscaler-console-service/media/instance-details.png)
-
インスタンスページで、Issuesセクションまでスクロールします。
-
各問題を選択し、容量の問題を解決するための推奨アクションを表示します。容量の問題を解決するための推奨アクション(/en-us/netscaler-console-service/media/adc-capacity-issues-drill-down.gif)
NetScaler Consoleは、NetScalerインスタンスから5分ごとにこれらのイベントをポーリングし、パケットドロップまたはレート制限カウンターの増分が存在する場合に表示します。
NetScaler Consoleは、定義された容量しきい値に基づいてインスタンススコアを計算します。
-
低しきい値 – 1パケットのドロップまたはレート制限カウンターの増分
-
高しきい値 – 10000パケットのドロップまたはレート制限カウンターの増分
したがって、NetScalerインスタンスが容量しきい値を超えると、インスタンススコアに影響が出ます。
パケットがドロップしたり、レート制限カウンターが増加したりすると、
ADCCapacityBreachカテゴリの下にイベントが生成されます。これらのイベントを表示するには、Settings > System Eventsに移動します。
