Kubernetesアプリ向けサービスグラフ

• アプリケーションが東西トラフィックを送信する際に、次のトレースヘッダーを維持していることを確認します。

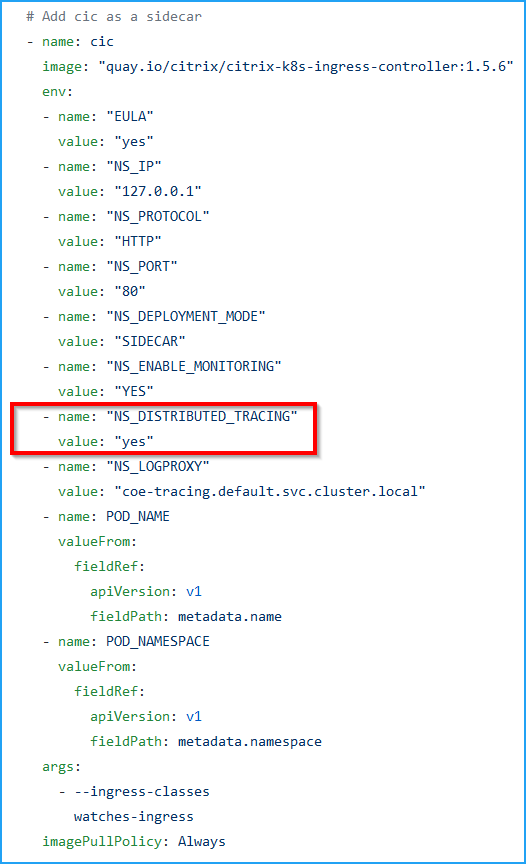

• CICビルド1.7.23より前の場合、CPX YAMLファイルをNS_DISTRIBUTED_TRACINGとyesの値で更新します。

• CICビルド1.7.23以降の場合、ConfigMapを使用する必要があります。
  ConfigMapを使用すると、構成をポッドから分離し、ワークロードをポータブルにすることができます。ConfigMapを使用すると、ワークロードの構成を簡単に変更および管理でき、構成データをポッド仕様にハードコーディングする必要がなくなります。
  ConfigMapのサポートにより、NetScaler Ingress Controllerポッドを実行したまま、構成を自動的に更新できます。更新後にポッドを再起動する必要はありません。詳細については、イングレスコントローラーのConfigMapサポートを参照してください。
  ConfigMap を使用して、分散トレース、イベント、監査ログなどを有効または無効にできます。ConfigMap を使用するには:
  1. 必要なパラメータを使用して YAML ファイルを作成します。
     次の YAML ファイルの例では、分散トレースが有効になっており、監査ログ、イベント、トランザクションなどの他の変数は無効になっています。
     apiVersion: v1
kind: ConfigMap
metadata:
  name: cic-configmap
  namespace: default
data:
  LOGLEVEL: 'debug'
  NS_PROTOCOL: 'http'
  NS_PORT: '80'
  NS_HTTP2_SERVER_SIDE: 'ON'
  NS_ANALYTICS_CONFIG: |
    distributed_tracing:
      enable: 'true'
      samplingrate: 100
    endpoint:
      server: <AgentIP> / <AppserverIP>
    timeseries:
      port: 5563
      metrics:
        enable: 'true'
        mode: 'avro'
      auditlogs:
        enable: 'false'
      events:
        enable: 'false'
    transactions:
      enable: 'false'
      port: 5557
     注
     Samplingrate の値は 0 から 100 の間で指定できます。NetScaler Console は、指定された数のトレーストランザクションを表示します。

  2. ConfigMap をデプロイするには、以下を使用します。
     kubectl create -f <configmap-yaml>.yaml
  3. CPX YAML ファイルを編集し、envFrom または args のいずれかを使用して、次の引数を指定します。
     envFrom:
 - configMapRef:
     name: cic-configmap
     または

     ConfigMap YAML 設定は CIC にデプロイされます。
  4. いずれかの変数の値を変更する場合は、ConfigMap の値を編集します。この例では、他のすべての変数が false から true に変更されています。
     apiVersion: v1
kind: ConfigMap
metadata:
  name: cic-configmap
  namespace: default
data:
  LOGLEVEL: 'debug'
  NS_PROTOCOL: 'http'
  NS_PORT: '80'
  NS_HTTP2_SERVER_SIDE: 'ON'
  NS_ANALYTICS_CONFIG: |
    distributed_tracing:
      enable: 'true'
      samplingrate: 100
    endpoint:
      server: <AgentIP> / <AppserverIP>
    timeseries:
      port: 5563
      metrics:
        enable: 'true'
        mode: 'avro'
      auditlogs:
        enable: 'true'
      events:
        enable: 'true'
    transactions:
      enable: 'true'
      port: 5557
  5. 次のコマンドを使用して ConfigMap を再適用します。
     kubectl apply -f <yaml-file>.yaml

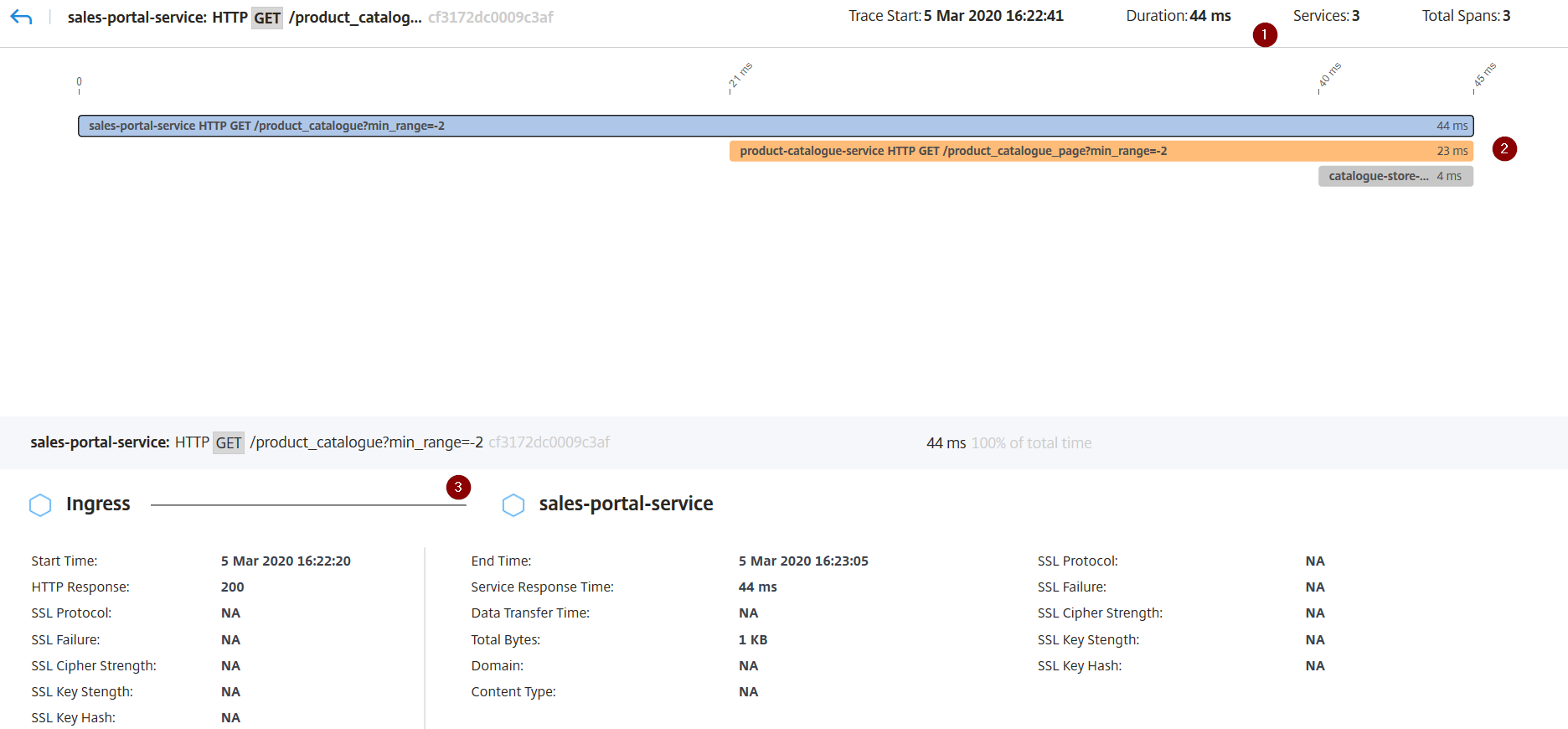

• サジェストと演算子を使用してトランザクションを検索できる高度な検索 (1)。詳細については、高度な検索を参照してください。
• 1時間、12時間、1日、1週間、1ヶ月、カスタム時間などの期間を選択できる期間リスト (2)。
• 特定の期間の結果を表示するためにドラッグして選択できるタイムライン詳細グラフ (3)。

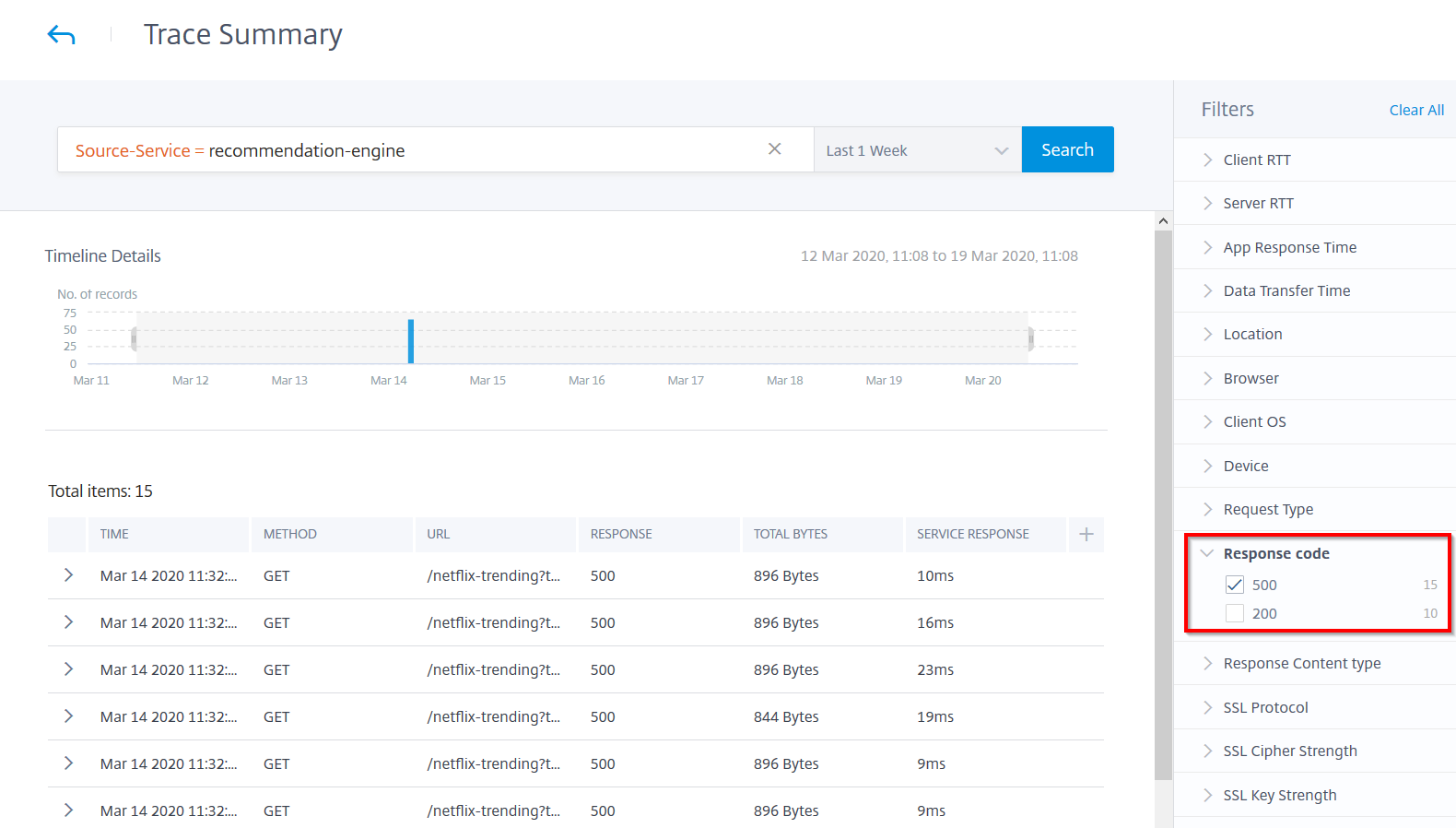

• 各メトリックからオプションを選択できるフィルターパネル (4)。

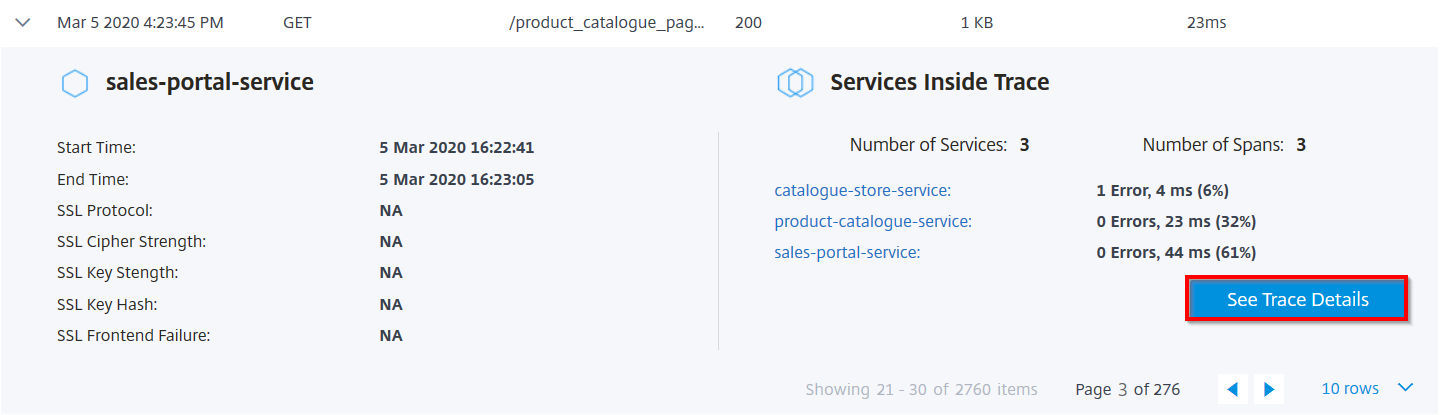

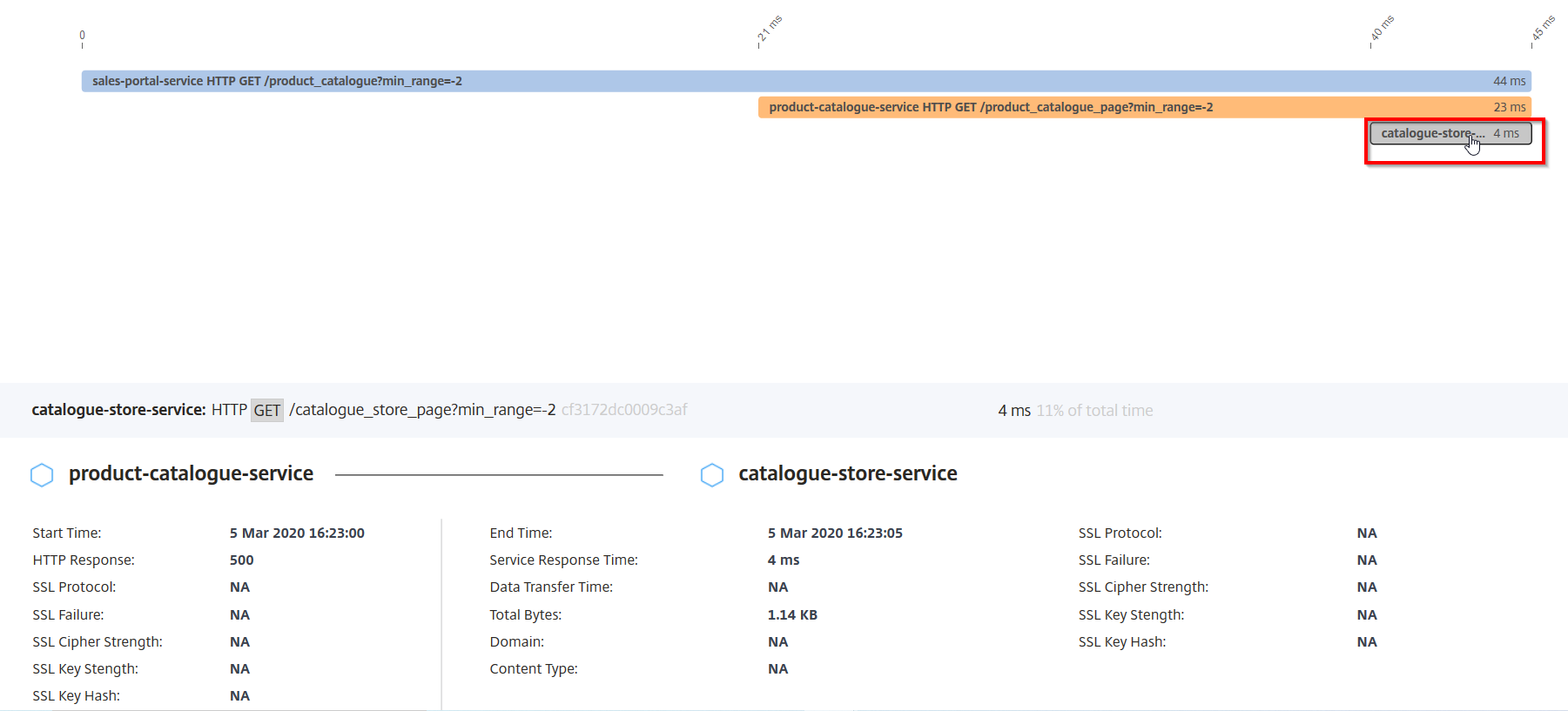

• 選択したサービスのトランザクション詳細 (5)。

• 開始時刻
• 終了時刻
• SSLメトリック
• 相互依存サービスとの通信（各サービスのエラーおよび応答時間を含む）。

• クライアントRTT: パケットがクライアントから移動する時間。
• サーバーRTT: パケットがサーバーから移動する時間。
• アプリケーション応答時間: アプリケーションの平均応答時間
• データ転送時間: サービスとの間で転送できるデータ転送サイズと転送速度。
• ロケーション: クライアントのロケーション
• ブラウザ: クライアントが使用するブラウザの種類。例: Chrome、Firefox。
• クライアントOS: ブラウザのユーザーエージェント情報に基づくクライアントOS。
• デバイス: ブラウザのユーザーエージェント情報に基づくデバイス。例: タブレット、モバイル。
• リクエストタイプ: トランザクションのリクエストタイプ。例: GET。
• 応答コード: サーバーから受信した応答コード。例: 501、404、200。
• 応答コンテンツタイプ: トランザクションのコンテンツタイプ。クライアントのリクエストがtext/htmlの場合、サーバーからの応答もtext/htmlである必要があります。
• SSLプロトコル: クライアントが使用するSSLプロトコルバージョン。例: SSLv3。
• SSL暗号強度: 高、中、低などのSSL証明書キーサイズに基づく暗号強度。
• SSLキー強度: SSL暗号強度はSSL証明書キーサイズから計算されます。キー長はSSLアルゴリズムのセキュリティを定義します。例: 2048
• SSLフロントエンド障害理由: フロントエンドのSSLハンドシェイクエラーメッセージ。例: SSL CLIENTAUTH FAILURE
