3層Webアプリケーションのサービスグラフ
アプリケーションのサービスグラフを表示するには:
-
Applications > Dashboard に移動します。
-
アプリケーションを選択します。アプリケーションの詳細ページが表示されます。
-

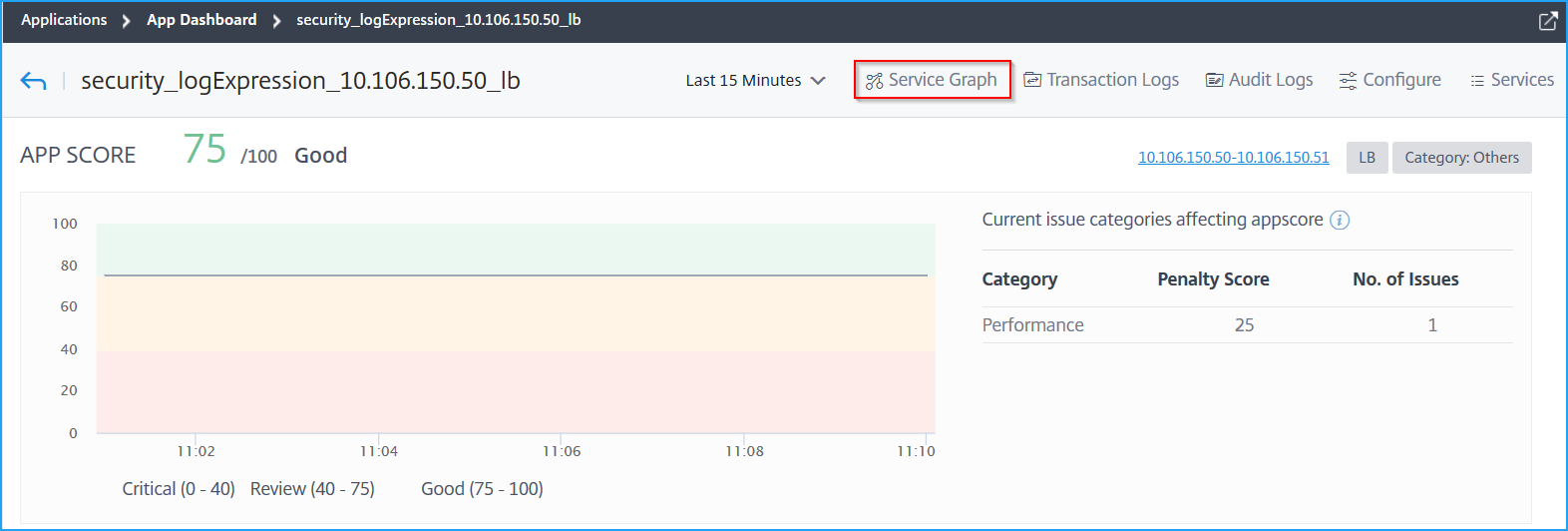

期間を選択し、Service Graph をクリックします。
選択したアプリケーションのサービスグラフページが表示されます。

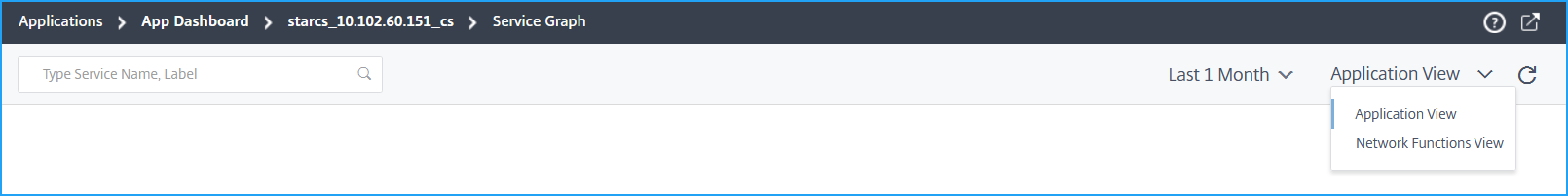

サービスグラフは、Application View または Network Functions View で表示できます。
アプリケーションビュー

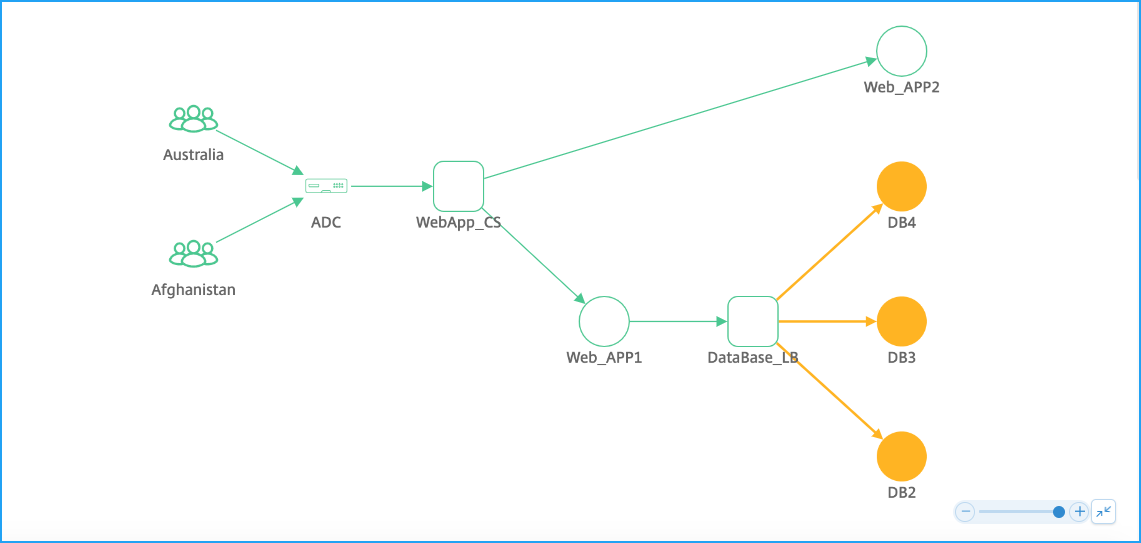

アプリケーション構成の概要が表示されます。このビューでは、クライアント、NetScaler、およびWebアプリケーション間の通信を視覚化できます。

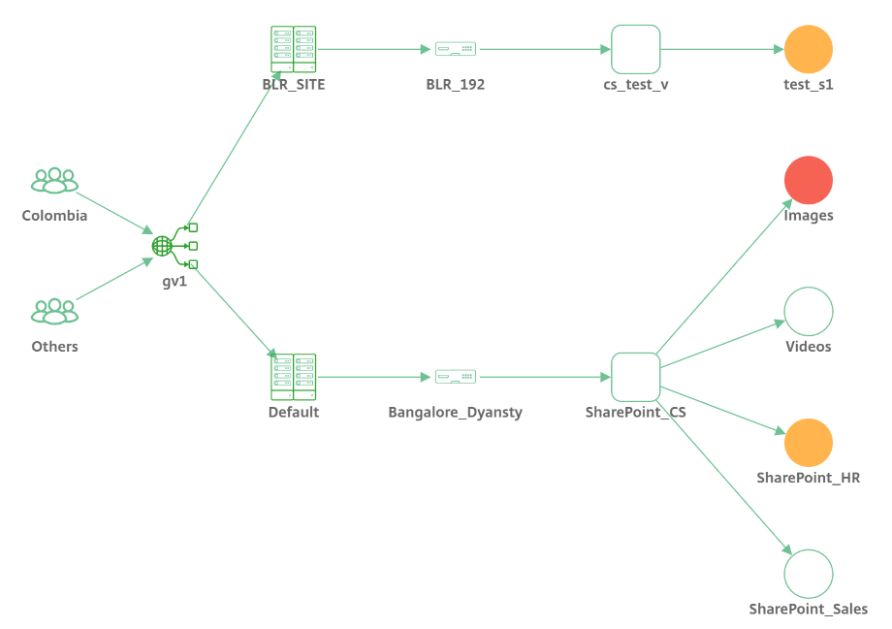

GSLBアプリケーションの場合、クライアント、データセンター、NetScaler、およびサービス間の通信を視覚化できます。
ネットワーク機能ビュー

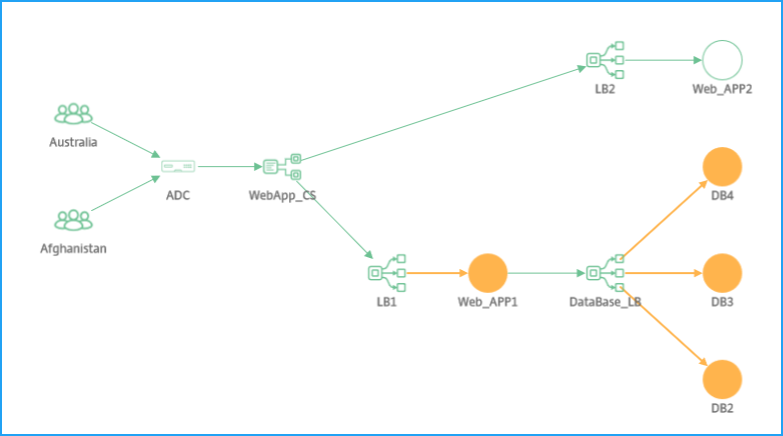

アプリケーションに関連付けられている仮想サーバーを表示します。このビューでは、NetScaler が以下と通信しているかどうかを視覚化できます。
-
アプリケーションにアクセスするためのコンテンツスイッチング仮想サーバー
-
アプリケーションにアクセスするためのロードバランシング仮想サーバー
-
アプリケーションにアクセスするためのコンテンツスイッチング仮想サーバーとロードバランシング仮想サーバーの両方

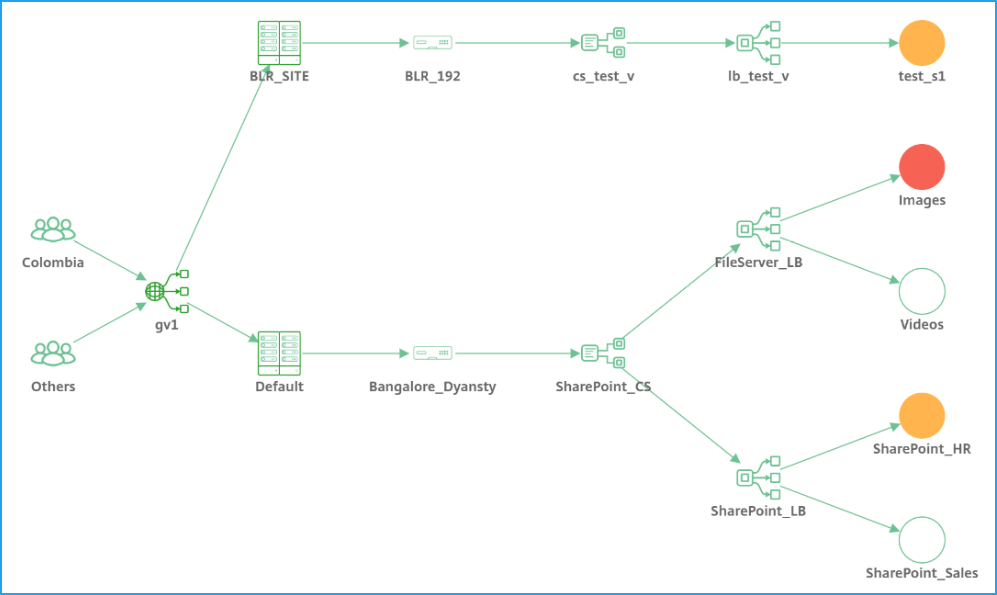

GSLBアプリケーションの場合、データセンターとNetScalerとともに詳細が表示されます。
アクティブなトランザクションがない場合のサービスグラフビュー
NetScalerとWebアプリケーション間でアクティブなトランザクションが発生しない場合、サービスグラフはアプリケーションの基本構成のみを表示します（クライアントとNetScalerなし）。

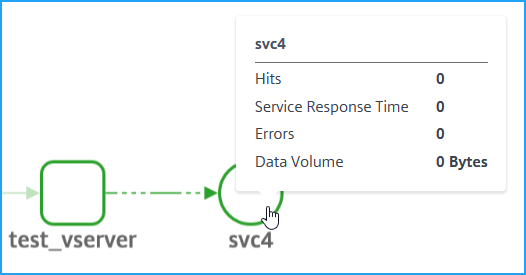

サービスまたは仮想サーバーにマウスポインターを合わせると、トランザクションがないため、すべてのメトリックの詳細が0として表示されます。
メトリックの分析
各サービスにマウスポインターを合わせると、アプリケーションビューまたはネットワーク機能ビューでメトリックの詳細を表示できます。
クライアントメトリック
クライアントにマウスポインターを合わせると、クライアントメトリックが表示されます。
クライアントメトリック(/en-us/netscaler-console-service/media/ga-sg-clientmetrics.png)
-
ヒット数 - クライアントが受信したリクエストの合計。
-
クライアントネットワーク遅延 – クライアントからのネットワーク遅延を示します。
-
データ量 - クライアントが処理したデータの合計を示します。
ネットワーク機能メトリック
ロードバランシングまたはコンテンツスイッチングサービスにマウスポインターを合わせると、メトリックの詳細が表示されます。
ネットワーク機能メトリック(/en-us/netscaler-console-service/media/network-function-metric-now.png)
-
現在の状態 – 仮想サーバーの現在のステータスを示します。
-
ヒット数 – 仮想サーバーが受信したヒットの合計数を示します。
-
データ量 – 仮想サーバーが処理したデータ量の合計を示します。
サービスメトリック
サービス（Webアプリケーション）にマウスポインターを合わせると、メトリックが表示されます。
サービスメトリック(/en-us/netscaler-console-service/media/ga-sg-servicemetrics.png)
-
ヒット数 – サービスが受信したヒットの総数を示します
-
サービス応答時間 – サービスからの平均応答時間を示します
-
エラー – サービスで発生したエラーの総数を示します
-
データ量 – サービスによって処理されたデータの総量を示します
NetScalerメトリック (GSLBアプリケーションのみ)
NetScalerにマウスポインターを合わせると、メトリックが表示されます。
メトリック(/en-us/netscaler-console-service/media/adc-metrics-gslb.png)
-

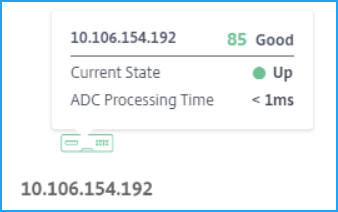

ホスト名と現在のNetScalerスコアが表示されます。スコアは、さまざまなNetScalerの潜在的な問題に基づいて計算されます。詳細については、「インスタンススコア」を参照してください。
-
IPアドレス – NetScalerのIPアドレスを示します
-
現在の状態 – NetScalerのステータス（Up、Down、Out of serviceなど）を示します
-
NetScaler処理時間 – NetScalerインスタンスによる平均処理時間を示します
注
NetScalerにホスト名が割り当てられていない場合:
-
ホスト名の代わりにNetScalerのIPアドレスが表示されます。
-
メトリックには、NetScalerのIPアドレス情報は表示されません。
