サービスグラフ内のすべてのアプリケーションの全体像

最終公開日 : Sep 25, 2026
Applications > Service Graph に移動し、Global をクリックします。
グローバルサービスグラフ(/en-us/netscaler-application-delivery-management-software/media/global-sg-view.png)
サービスグラフには、選択した期間について以下が表示されます。
  • ユーザーが特定のアプリケーションにアクセスするリージョン
NetScalerインスタンスがホストされているデータセンター
  • すべてのNetScalerインスタンスからの合計ディスクリートアプリケーション
    注
    NetScalerインスタンスにディスクリートアプリケーションがない場合、NetScalerインスタンスからディスクリート仮想サーバーへの矢印エッジは表示されません
  • すべてのNetScalerインスタンスからの合計カスタムアプリケーション
  • NetScaler CPXインスタンスからの合計マイクロサービスアプリケーション
Related information

クライアントメトリクスの表示

クライアントリージョンにマウスポインターを合わせると、メトリクスが表示されます。
クライアントメトリクス(/en-us/netscaler-application-delivery-management-software/media/client-metrics.png)
  • クライアントネットワーク遅延 - 平均クライアントネットワーク遅延を示します。
  • クライアント 4xx エラー - クライアント 4xx エラーの合計数を示します。
  • クライアント SSL エラー - クライアント SSL エラーの合計数を示します。

NetScaler の詳細を表示

サービスグラフでは、以下を表示できます。
  • データセンターと、それにグループ化されたNetScalerインスタンスの合計数
  • 各データセンターからスコアの低い上位4つのNetScalerインスタンスのみ
    NetScalerグループ(/en-us/netscaler-application-delivery-management-software/media/adc-group.png)
その他のADCをクリックして、該当するステータス（Critical、Review、Good、Not Applicable）タブを選択することで、すべてのNetScalerインスタンスを表示できます。
その他のADC(/en-us/netscaler-application-delivery-management-software/media/all-adcs.png)
NetScalerインスタンスにマウスポインターを合わせると、メトリックが表示されます。
NetScalerの詳細(/en-us/netscaler-application-delivery-management-software/media/adc-details.png)
以下を表示できます。
  • NetScalerインスタンスのIPアドレスとスコア
  • ホスト名 – NetScalerインスタンスに割り当てられているホスト名を示します。
  • 現在の状態 – NetScalerインスタンスの現在のステータス（Up、down、out-of-serviceなど）を示します。
  • 主要な問題 – 現在のNetScalerスコアに影響を与える主要な問題を示します
NetScalerインスタンスをクリックすると、インスタンススコア、主要メトリック、NetScalerインスタンスに関連する問題などのインスタンス詳細が表示されます。詳細については、「Infrastructure Analyticsでインスタンスの詳細を表示する」を参照してください。

個別のアプリケーションを表示

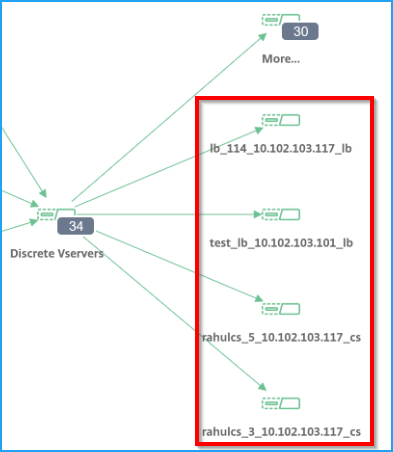

サービスグラフには、スコアの低い上位4つの個別のアプリケーションが表示されます。
個別のアプリ
以下の個別のアプリケーションがあるとします。
アプリ名 NetScaler アプリスコア アプリステータス
App1 10.102.29.50 35 (クリティカル) 稼働中
App2 10.102.29.90 100 (良好) ダウン
アプリ 3 10.102.32.40 49 (レビュー) アップ
アプリ4 10.102.113.208 92 (良好) ダウン
アプリ5 10.102.25.25 86 (良好) アップ
App6 10.102.29.41 77 (良好) 稼働中
App7 10.102.29.102 41 (レビュー) 稼働中
このシナリオでは、App1、App3、App6、App7をサービスグラフで上位4つの低スコアアプリケーションとして表示できます。
同様に、カスタムおよびマイクロサービスアプリケーションの上位4つの低スコアアプリケーションも表示できます。
サービスにマウスポインターを合わせると、メトリック情報を表示できます。
アプリケーションメトリック(/en-us/netscaler-application-delivery-management-software/media/app-metrics.png)
以下を表示できます:
  • アプリケーション名とスコア
  • 現在の状態 – アプリケーションの現在のステータス（稼働中または停止中など）を示します
  • 問題 – アプリケーションに適用される問題の総数を示します
  • 上位の問題 – 全体的なアプリケーションスコアに影響を与える上位の問題を示します

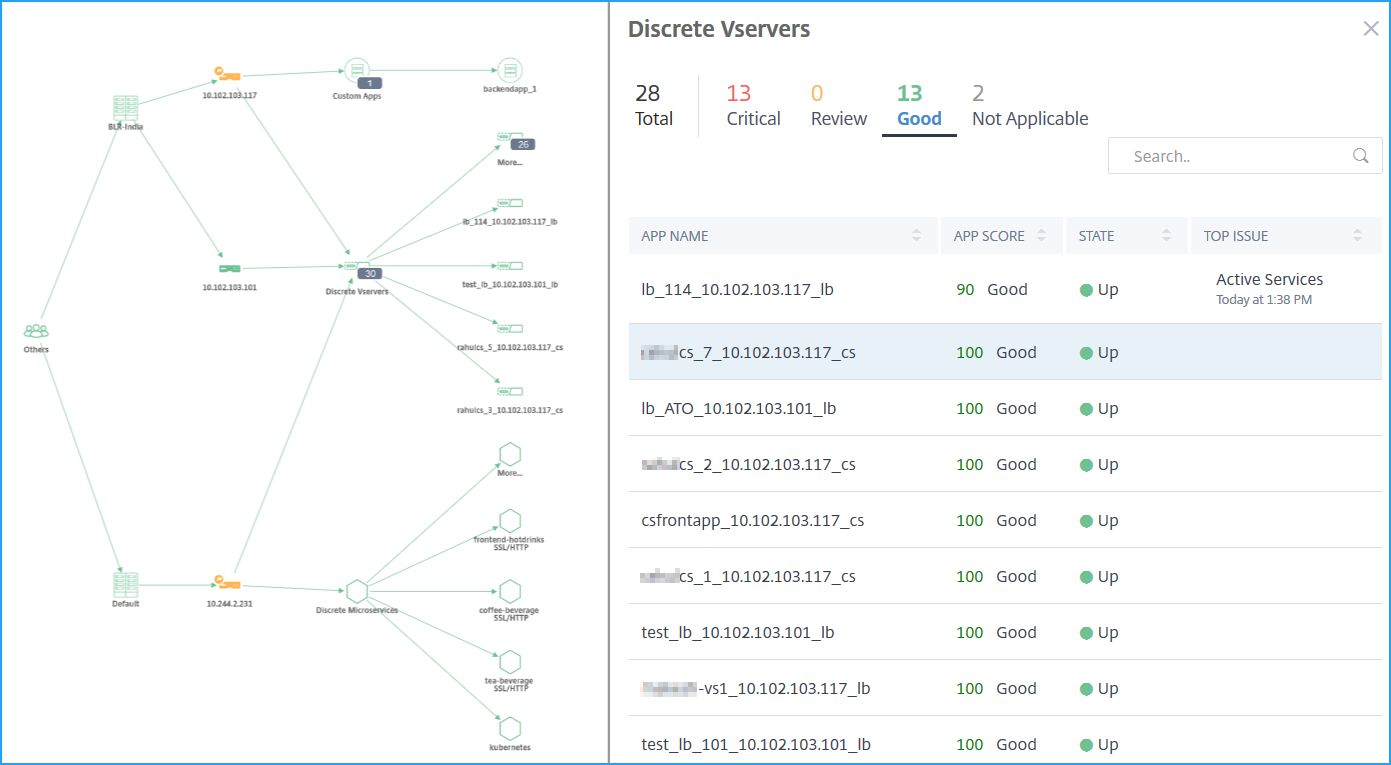

すべての個別のアプリケーションを表示するには、詳細をクリックします。次の図に示すように、個別の仮想サーバーページが表示されます。
すべてのアプリ
仮想サーバーはステータスに応じて表示されます。
  • 合計 – 個別のアプリケーションの合計数
  • 重大 – アプリケーションスコアが0から40未満
  • レビュー – アプリケーションスコアが40から75未満
  • 良好 – アプリケーションスコアが75より大きい
  • 該当なし – アプリケーションがどの仮想サーバーにもバインドされていません

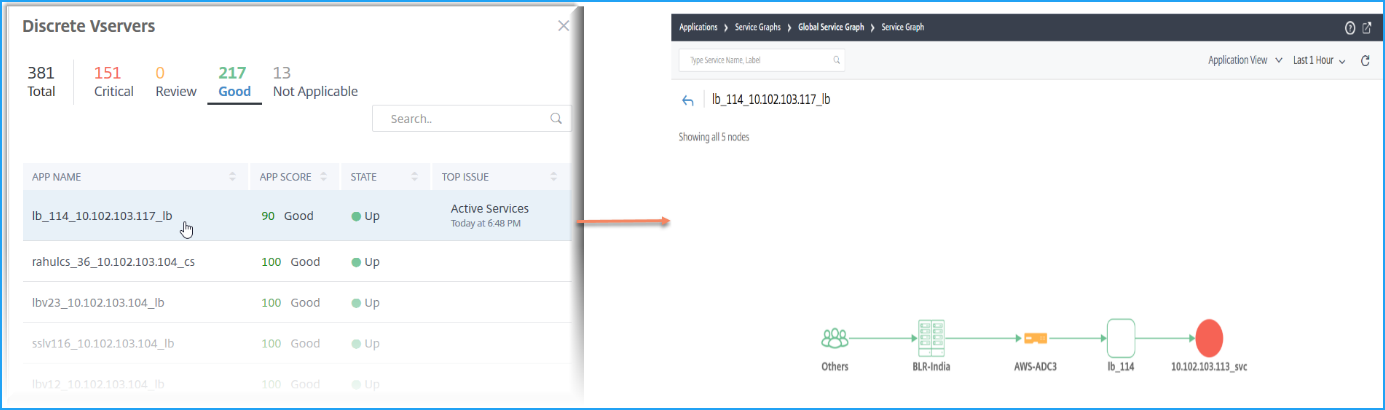

各タブをクリックして仮想サーバーを表示できます。アプリケーションをクリックすると、選択したアプリケーションのサービスグラフが表示されます。
アプリのサービスグラフ
詳細については、アプリケーションのサービスグラフを参照してください。

マイクロサービスアプリケーションの表示

サービスグラフには、Kubernetesクラスターに属するすべてのマイクロサービスアプリケーションも表示されます。サービスにマウスポインターを合わせると、メトリックの詳細が表示されます。
表示できる項目は次のとおりです。
  • サービス名
  • サービスで使用されるプロトコル（SSL、HTTP、TCP、SSL over HTTPなど）
  • ヒット数 – サービスが受信したヒットの総数
  • サービス応答時間 – サービスからの平均応答時間。
    （応答時間 = Client RTT + リクエスト最終バイト – リクエスト初回バイト）
  • エラー – 4xx、5xxなどのエラーの総数
  • データ量 – サービスによって処理されたデータの総量
  • 名前空間 – サービスの名前空間
  • クラスター名 – サービスがホストされているクラスター名
  • SSLサーバーエラー – サービスからのSSLエラーの総数
サービスをクリックすると、選択したサービスのKubernetesサービスグラフが、サービスの名前空間とクラスター名のフィルターが適用された状態で表示されます。
Kubernetesサービス(/en-us/netscaler-application-delivery-management-software/media/k8s-service.png)
詳細をクリックすると、すべてのサービスを含むKubernetesサービスグラフが表示されます。Kubernetesサービスグラフの詳細については、「クラウドネイティブアプリケーションのサービスグラフ」を参照してください。
Kubernetesのすべてのアプリ(/en-us/netscaler-application-delivery-management-software/media/k8s-all.png)

結果をフィルタリングするための検索バー

検索バーを使用して結果をフィルタリングできます。管理者として、次のような場合に、この検索バーを使用すると、特定のインスタンス/クライアント/アプリケーション/データセンターにすばやく絞り込むことができます。
  • 多数のデータセンターを持つ大規模なエンタープライズ
  • 各データセンターに多数のNetScalerインスタンスを設定している
  • 各NetScalerインスタンスを介して展開またはアクセスされる多数のアプリケーションを設定している
  • 異なる場所からアプリケーションにアクセスするクライアント
検索バーにマウスポインターを置き、フィルタを作成したいカテゴリを選択します。
検索バー(/en-us/netscaler-application-delivery-management-software/media/search-bar-gsg.png)
例えば、特定のNetScalerインスタンスを表示したい場合は、検索バーからインスタンスを選択し、インスタンスのIPアドレスを選択します。グローバルサービスグラフには、選択したインスタンスと、それに関連するアプリケーション、データセンター、クライアントの場所が表示されます。
検索結果(/en-us/netscaler-application-delivery-management-software/media/search-results-gsg.png)
