サービスグラフにおけるすべてのアプリケーションの全体像

最終公開日 : Sep 25, 2026
アプリケーション > サービスグラフ に移動し、グローバル をクリックします。

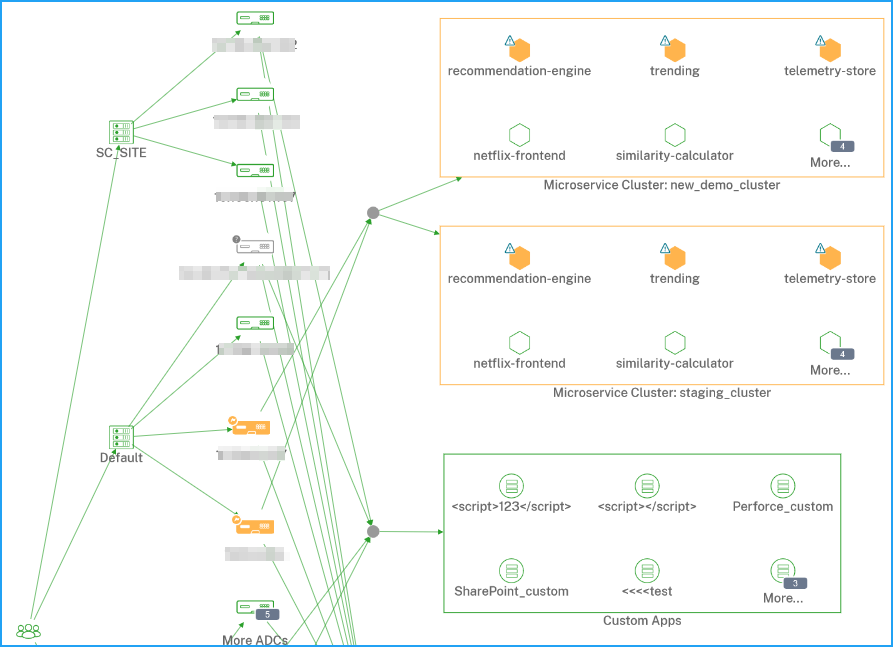

グローバルサービスグラフ
サービスグラフには、選択した期間について以下が表示されます。
  • ユーザーが特定のアプリケーションにアクセスするリージョン
NetScalerインスタンスがホストされているデータセンター
  • すべてのNetScalerインスタンスからの合計ディスクリートアプリケーション
    注
    NetScalerインスタンスにディスクリートアプリケーションがない場合、NetScalerインスタンスからディスクリート仮想サーバーへの矢印のエッジは表示されません
  • すべてのNetScalerインスタンスからの合計カスタムアプリケーション
  • NetScaler CPXインスタンスからの合計マイクロサービスアプリケーション
Related information

クライアントメトリクスの表示

クライアントリージョンにマウスポインターを合わせると、メトリクスが表示されます。
クライアントメトリクス
  • クライアントネットワーク遅延 - 平均クライアントネットワーク遅延を示します。
  • クライアント4xxエラー - クライアント4xxエラーの合計数を示します。
  • クライアントSSLエラー - クライアントSSLエラーの合計数を示します。

NetScalerの詳細を表示

サービスグラフでは、以下を表示できます。
  • データセンターと、そのデータセンターに属するNetScalerインスタンスの合計数
  • 各データセンターでスコアが低い上位4つのNetScalerインスタンスのみ
    ADCグループ(/en-us/netscaler-application-delivery-management-software/media/adc-group.png)
More ADCs をクリックして、それぞれのステータス（Critical、Review、Good、Not Applicable）タブを選択すると、すべてのNetScalerインスタンスを表示できます。
その他のADC(/en-us/netscaler-application-delivery-management-software/media/all-adcs.png)
NetScalerインスタンスにマウスポインターを合わせると、メトリックが表示されます。
ADCの詳細(/en-us/netscaler-application-delivery-management-software/media/adc-details.png)
以下を表示できます。
  • NetScalerインスタンスのIPアドレスとスコア
  • ホスト名 – NetScalerインスタンスに割り当てられているホスト名を示します。
  • 現在の状態 – NetScalerインスタンスの現在のステータス（Up、down、out-of-serviceなど）を示します。
  • Top Issue – 現在のNetScalerスコアに影響を与える上位の問題を示します
NetScalerインスタンスをクリックして、インスタンススコア、主要メトリック、ADCインスタンスに関連する問題などのインスタンスの詳細を表示します。詳細については、「インフラストラクチャ分析でインスタンスの詳細を表示する」を参照してください。

個別のアプリケーションを表示

サービスグラフには、スコアの低い上位4つの個別のアプリケーションが表示されます。
個別のアプリ
次の個別のアプリケーションがあるとします。
アプリ名 NetScaler アプリスコア アプリステータス
App1 10.102.29.50 35 (クリティカル) アップ
App2 10.102.29.90 100 (良好) ダウン
アプリ 3 10.102.32.40 49 (確認) アップ
アプリ4 10.102.113.208 92 (良好) ダウン
アプリ5 10.102.25.25 86 (良好) アップ
App6 10.102.29.41 77 (良好) 稼働中
App7 10.102.29.102 41 (レビュー) 稼働中
このシナリオでは、App1、App3、App6、App7 をサービスグラフ内のスコアが低い上位4つのアプリケーションとして表示できます。
同様に、カスタムおよびマイクロサービスアプリケーションについても、スコアが低い上位4つのアプリケーションを表示できます。

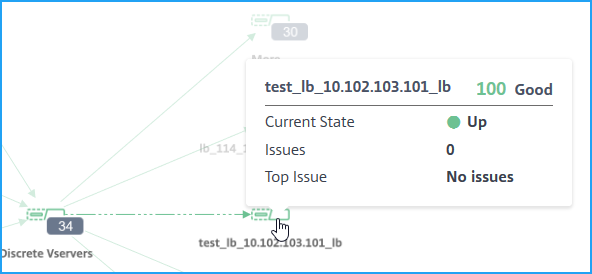

サービスにマウスポインターを合わせると、メトリック情報が表示されます。
アプリのメトリック
以下を表示できます。
  • アプリケーション名とスコア
  • 現在の状態 – アプリケーションの現在のステータス (稼働中または停止中など) を示します
  • 「問題」 – アプリケーションに適用される問題の総数を示します。
  • 「上位の問題」 – 全体的なアプリケーションスコアに影響を与える上位の問題を示します。
すべての個別アプリケーションを表示するには、「詳細」をクリックします。個別仮想サーバーページが次の画像のように表示されます。
すべてのアプリ(/en-us/netscaler-application-delivery-management-software/media/all-apps.png)
仮想サーバーはステータスに応じて表示されます。
  • 「合計」 – 個別アプリケーションの合計数
  • 「重大」 – アプリケーションスコアが0から40未満の場合
  • 「レビュー」 – アプリケーションスコアが40から75未満の場合
  • 「良好」 – アプリケーションスコアが75を超える場合
  • 「該当なし」 – アプリケーションがどの仮想サーバーにもバインドされていない場合
各タブをクリックして仮想サーバーを表示できます。アプリケーションをクリックすると、選択したアプリケーションのサービスグラフが表示されます。
アプリケーションサービスグラフ(/en-us/netscaler-application-delivery-management-software/media/app-sg.png)
詳細については、「アプリケーションのサービスグラフ」(/ja-jp/netscaler-application-delivery-management-software/13-1/application-analytics-and-management/service-graph/service-graph-global-application.html#application-view)を参照してください。

マイクロサービスアプリケーションの表示

サービスグラフには、Kubernetesクラスターに属するすべてのマイクロサービスアプリケーションも表示されます。サービスにマウスポインターを合わせると、メトリックの詳細が表示されます。
表示できる項目:
  • サービス名
  • サービスで使用されるプロトコル（SSL、HTTP、TCP、SSL over HTTPなど）
  • ヒット数 – サービスが受信したヒットの合計数
  • サービス応答時間 – サービスからの平均応答時間。
    (応答時間 = クライアントRTT + リクエストの最後のバイト – リクエストの最初のバイト)
  • エラー – 4xx、5xxなどのエラーの合計
  • データ量 – サービスによって処理されたデータの総量
  • 名前空間 – サービスの名前空間
  • クラスター名 – サービスがホストされているクラスター名
  • SSLサーバーエラー – サービスからのSSLエラーの合計
サービスをクリックすると、選択したサービスのKubernetesサービスグラフが、サービスの名前空間とクラスター名のフィルターが適用された状態で表示されます。
Kubernetesサービス(/en-us/netscaler-application-delivery-management-software/media/k8s-service.png)
すべてのサービスを含むKubernetesサービスグラフを表示するには、Moreをクリックします。Kubernetesサービスグラフの詳細については、「クラウドネイティブアプリケーションのサービスグラフ」を参照してください。
Kubernetesのすべてのアプリケーション(/en-us/netscaler-application-delivery-management-software/media/k8s-all.png)

結果を絞り込む検索バー

検索バーを使用して結果を絞り込むことができます。管理者として、次のような場合に、この検索バーを使用すると、特定のインスタンス/クライアント/アプリケーション/データセンターにすばやく絞り込むことができます。
  • 多数のデータセンターを持つ大規模なエンタープライズ
  • 各データセンターに多数のNetScalerインスタンスを構成している
  • 各NetScalerインスタンスを介して展開またはアクセスされる多数のアプリケーションを構成している
  • さまざまな場所からアプリケーションにアクセスするクライアント
検索バーにマウスポインターを置き、フィルターを作成するカテゴリを選択します。
検索バー(/en-us/netscaler-application-delivery-management-software/media/search-bar-gsg.png)
たとえば、特定のADCインスタンスを表示したい場合は、検索バーからインスタンスを選択し、インスタンスのIPアドレスを選択します。グローバルサービスグラフには、選択したインスタンスと、それに関連付けられているアプリケーション、データセンター、クライアントの場所が表示されます。
検索結果(/en-us/netscaler-application-delivery-management-software/media/search-results-gsg.png)
