NetScaler ADMにSSL証明書と証明書キーファイルをアップロードするためのStyleBookを作成する
SSLプロトコルを使用するStyleBook構成を作成する場合、StyleBookパラメータで要求されるSSL証明書ファイルと証明書キーファイルをアップロードする必要があります。StyleBookを使用すると、NetScaler ADM GUIを使用して、ローカルシステムからSSLファイルとキーファイルを直接アップロードできます。NetScaler ADMによってすでに管理されている証明書ファイルとキーファイルをアップロードするために、NetScaler ADM APIを使用することもできます。
Related information
StyleBook構成
このドキュメントは、独自のStyleBook - Load Balancing Virtual Server (SSL) の作成を支援します。 SSL証明書とキーファイルをアップロードするためのコンポーネントを備えています。ここで例として提供されているStyleBookは、選択したNetScalerインスタンス上に基本的な負荷分散仮想サーバー構成を作成します。この構成はSSLプロトコルを使用します。このStyleBookを使用して構成を作成するには、仮想サーバーの名前とIPアドレスを指定し、負荷分散メソッドパラメータを選択し、仮想サーバーの証明書ファイルと証明書キーファイルをアップロードするか、NetScaler ADMにすでに存在する証明書ファイルと証明書キーファイルを使用する必要があります。これらは、以下に示すように「parameters」セクションで指定されます。
parameters:
-
name: name
type: string
required: true
-
name: ip
type: ipaddress
required: true
-
name: lb-alg
type: string
allowed-values:
- ROUNDROBIN
- LEASTCONNECTION
default: ROUNDROBIN
-
name: certificate
label: "SSL Certificate File"
description: "The file name of the SSL certificate file"
type: certfile
-
name: key
label: "SSL Certificate Key File"
description: "The file name of the server certificate's private key file"
type: keyfile
次に、以下に示すように、StyleBookのコンポーネントセクションに2つのコンポーネントが作成されます。「my-lbvserver-comp」コンポーネントはns::lbvserverタイプであり、ここで：
-
「ns」は、import-stylebooksセクションで指定した組み込みの名前空間netscaler.nitro.configおよびバージョン10.5を参照するプレフィックスです。
-
「lbvserver」は、この名前空間の組み込みStyleBookです。これは、同名のNetScaler NITRO負荷分散仮想サーバーリソースに対応します。
2番目のコンポーネント「lbvserver-certificate-comp」はstlb::vserver-certs-bindsタイプです。プレフィックス「stlb」は、StyleBookのimport-stylebooksセクションで指定されている名前空間「com.citrix.adc.stylebooks」およびバージョン1.0を参照します。「com.citrix.adc.stylebooks」名前空間をフォルダと考えると、「vserver-certs-binds」はそのフォルダ内の別のStyleBook（またはファイル）です。「com.citrix.adc.stylebooks」名前空間にあるStyleBookは、NetScaler ADMの一部として出荷されます。
ユーザー定義のStyleBookで使用される「vserver-certs-binds」StyleBookを使用すると、証明書とキーファイルをターゲットのNetScalerインスタンスにアップロードし、証明書とキーファイルを適切な仮想サーバーにバインドするように構成することで、証明書を簡単に構成できます。このコンポーネントのプロパティは、lb仮想サーバーの名前と、構成パックの作成時に提供するSSL証明書の名前です。
components:
-
name: my-lbvserver-comp
type: ns::lbvserver
properties:
name: $parameters.name
servicetype: SSL
ipv46: $parameters.ip
port: 443
lbmethod: $parameters.lb-alg
-
name: lbvserver-certificate-comp
type: stlb::vserver-certs-binds
description: Binds lbvserver with server certificate
properties:
vserver-name: $components.my-lbvserver-comp.properties.name
certificates:
-
cert-name: $parameters.name + "-lb-cert"
cert-file: $parameters.certificate
ssl-inform: PEM
key-name: $parameters.name + "-key"
key-file: $parameters.key
このようなStyleBookからAPIを使用して構成を作成する場合、ファイル名のみを使用します（完全なファイルパスは使用しません）。これらのファイルは、NetScaler ADMの証明書およびキーファイルフォルダにすでに存在している必要があります。アップロードされたSSL証明書ファイルはNetScaler ADMの/var/mps/tenants/.../ns_ssl_certsディレクトリに保存され、SSL証明書キーファイルはNetScaler ADMの/var/mps/tenants/.../ns_ssl_keysディレクトリに保存されます。
SSLファイルをアップロードするための構成の作成
次の手順では、上記のStyleBookからSSLプロトコルを使用して、選択したNetScalerインスタンス上に基本的な負荷分散仮想サーバー構成を作成します。この手順を使用して、NetScaler ADMにSSL証明書ファイルと証明書キーファイルをアップロードできます。
ファイルをアップロードするための構成を作成するには
-
NetScaler ADMで、Applications > Configuration > StyleBooks に移動します。StyleBooks ページには、NetScaler ADMで利用可能なすべてのStyleBookが表示されます。
-
下にスクロールして Load Balancing Virtual Server (SSL) を選択するか、検索フィールドに Load Balancing Virtual Server (SSL) と入力して Enter キーを押します。
-
「StyleBook」パネルで、「構成の作成」 リンクをクリックします。StyleBookのパラメータは、このStyleBookで定義されているすべてのパラメータの値を入力できるユーザーインターフェイスページとして表示されます。
-
ロードバランサーの基本設定セクションで、ロードバランサーの名前と仮想IPアドレスを入力します。
-
「SSL証明書設定」 セクションで、ローカルストレージフォルダから該当するファイルを選択します。または、NetScaler ADM自体に存在するファイルを選択することもできます。
-
構成を作成するターゲットのNetScalerインスタンスを選択し、「作成」 をクリックします。
注:
更新アイコンをクリックして、NetScaler ADMで最近検出されたNetScalerインスタンスを、このウィンドウで使用可能なインスタンスのリストに追加することもできます。
NetScaler ADMでは、NetScaler ADMの一部として提供される以下のデフォルトのStyleBookを使用すると、SSL証明書とキーをアップロードしてSSLサポートを作成できます。
-
HTTP/SSL負荷分散StyleBook (lb)
-
HTTP/SSL負荷分散 (モニター付き) StyleBook (lb-mon)
-
HTTP/SSLコンテンツスイッチングアプリケーション (モニター付き) (cs-lb-mon)
-
CS、LB、SSL機能を使用するサンプルアプリケーションStyleBook (sample-cs-app)
上記のStyleBookで説明されているのと同じ方法で、SSL証明書を使用する独自のStyleBookを作成することもできます。
StyleBookを構築する
ファイルlb-vserver-ssl.yamlの全内容は以下のとおりです。
name: lb-vserver-ssl
description: "This stylebook defines a load balancing virtual server configuration."
display-name: "Load Balancing Virtual Server (SSL)"
namespace: com.example.ssl.stylebooks
schema-version: "1.0"
version: "0.1"
import-stylebooks:
-
namespace: netscaler.nitro.config
prefix: ns
version: "10.5"
-
namespace: com.citrix.adc.stylebooks
prefix: stlb
version: "1.0"
parameters:
-
name: name
type: string
required: true
-
name: ip
type: ipaddress
required: true
-
name: lb-alg
type: string
allowed-values:
- ROUNDROBIN
- LEASTCONNECTION
default: ROUNDROBIN
-
name: certificate
label: "SSL Certificate File"
description: "The file name of the SSL certificate file"
type: certfile
-
name: key
label: "SSL Certificate Key File"
description: "The file name of the server certificate's private key file"
type: keyfile
components:
-
name: my-lbvserver-comp
type: ns::lbvserver
properties:
name: $parameters.name
servicetype: SSL
ipv46: $parameters.ip
port: 443
lbmethod: $parameters.lb-alg
-
name: lbvserver-certificate-comp
type: stlb::vserver-certs-binds
description: Binds lbvserver with server certificate
properties:
vserver-name: $ components.my-lbvserver-comp.properties.name
certificates:
-
cert-name: $parameters.name + "-lb-cert"
cert-file: $parameters.certificate
ssl-inform: PEM
key-name: $parameters.name + "-key"
key-file: $parameters.key
NetScaler ADM API を使用した構成パックの作成
選択したNetScalerインスタンスに証明書ファイルとキーファイルをアップロードする構成パックを作成するには、NetScaler ADM APIを使用することもできます。APIの使用方法の詳細については、「APIを使用して証明書ファイルとキーファイルをアップロードする構成を作成する方法」を参照してください。(/ja-jp/netscaler-application-delivery-management-software/13-1/stylebooks/how-to-use-api-to-create-configuration-from-stylebooks/how-to-use-api.html)
NetScalerインスタンスで定義されたオブジェクトの表示

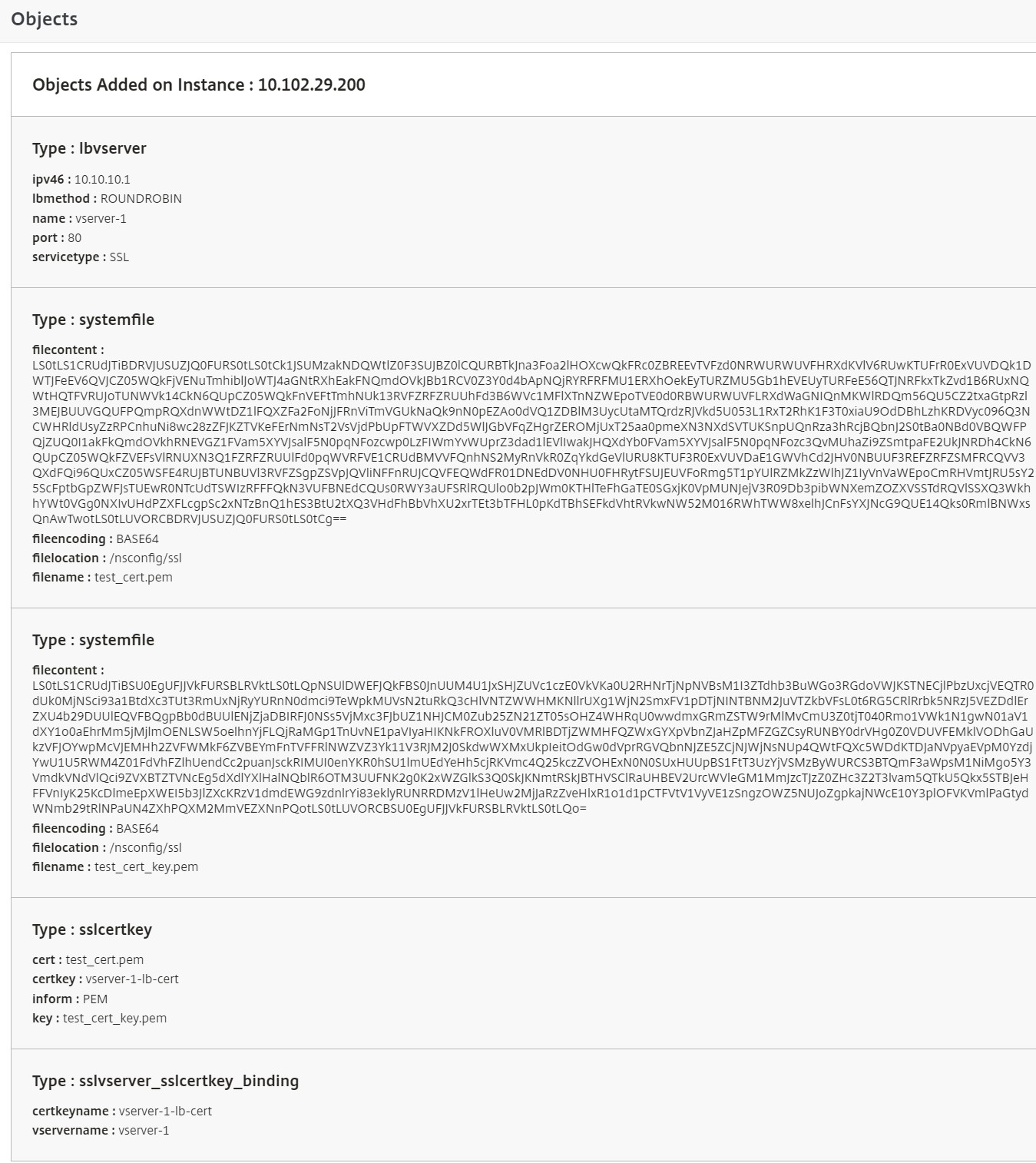

NetScaler ADMでStyleBook構成パックが作成されたら、作成されたオブジェクトを表示をクリックして、ターゲットNetScalerインスタンスで作成されたすべてのNetScalerオブジェクトを表示します。
