Cisco ACIのクラウドオーケストレーターモードにおけるNetScalerデバイスパッケージ

最終公開日 : Sep 25, 2026
Application Policy Infrastructure Controller (APIC) バージョン3.1により、Citrix NetScalerとCisco ACIは、顧客のニーズに対応する新しいソリューションを提供するために、共同統合ポートフォリオを拡大します。新しい統合モードであるACI Cloud Orchestrator Mode*,* は、標準化されたパラメータを通じて構成の複雑さを抽象化することで、L4-L7統合を簡素化します。このソリューションは、L4-L7サービスをシームレスに自動化し、アジャイルなアプリケーション展開、運用の柔軟性、およびシンプルさという目標を達成します。
NetScalerソリューションを使用するCisco ACIクラウドオーケストレーターモードは、以下の利点を提供します。
  • L4-L7サービスの自動化により、ヒューマンエラーが削減されます。
  • Cisco ACIソリューションの事前構築済み統合により、展開時間を短縮し、Webアプリケーション、仮想マシン、SQLなどのアプリケーションのパフォーマンスを向上させることができます。
  • Webアプリケーション、仮想マシン、SQLなどのアプリケーションの健全性について、物理および仮想ネットワークコンポーネント全体にわたる完全に統合された可視性。
ACIクラウドオーケストレーターモードでは、新しい簡素化されたAPIC GUIを直接利用するか、Cisco Cloud Center、Windows Azure Pack、OpenStack、vRealizeなど、好みに応じて任意のクラウドオーケストレーターを選択するかの選択肢が増えました。この新しい変更は、一連のADC属性をADCスキーマとして公開することで実現されます。これらの属性は、デバイスパッケージの機能プロファイルにマッピングされます。クラウドオーケストレーター（Cisco Cloud CenterまたはWireless Application Protocol (WAP)）によってADCサービスをプロビジョニングする際に、これらの属性に値を提供できます。

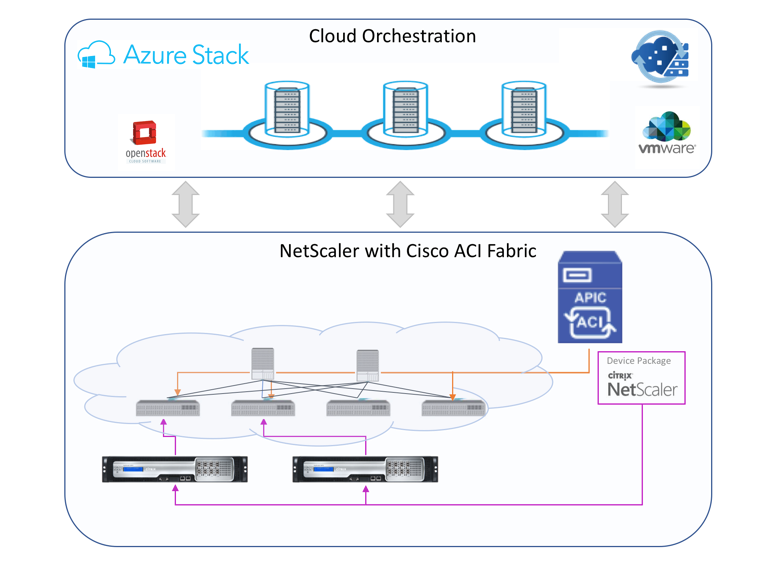

次の図は、クラウドオーケストレーションソリューションにおけるNetScalerの概要を示しています。
クラウドオーケストレーションソリューション
Microsoft Azure Packを使用するクラウドオーケストレーターモードソリューションには、Azure PackからCisco APIC、Cisco APICからSystem Center Virtual Machine Manager (SCVMM)、Cisco APICからNetScalerなど、多くの統合ポイントが含まれます。プライベートクラウドのテナントとして、NATを有効にし、ネットワークサービスをプロビジョニングし、ロードバランサーを追加できます。
Azure Packはテナントポータルと管理者ポータルをサポートしており、それぞれが実行できる独自の操作セットを持っています。
  • 管理者として、ACI登録、VIP範囲、仮想マシンクラウドとのNetScalerデバイス関連付け、テナントユーザーアカウント作成などの管理タスクを実行できます。
  • テナントとして、Azure Packテナントポータルにログオンし、ネットワーク、ブリッジドメイン、Virtual Routing and Forwarding (VRF) を構成し、NetScalerのロードバランシング機能とRNAT機能を使用できます。

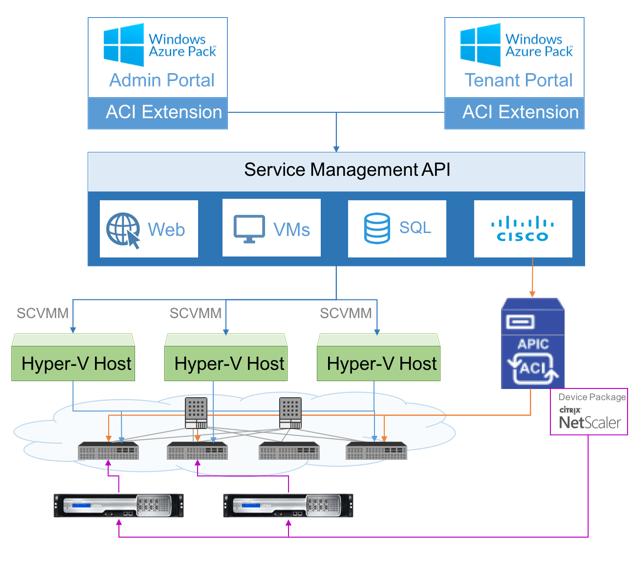

次の図は、クラウドモードソリューションにおけるAzure Packの概要を示しています。
クラウドソリューションにおけるAzure Pack
重要
  • クラウド管理者は、APICがサポートするL4-L7スキーマを利用でき、追加の変更はAPIC管理者がAPIC内で直接行うことができます。これにより、サポートされている機能セットと同等にNetScalerを構成および展開できます。
  • テナントは、同じネットワークに対して異なるポートを持つ複数のVIPアドレスを展開できます。IPとポートの組み合わせが一意であることを確認する必要があります。
  • NetScalerデバイスパッケージは、シングルコンテキスト展開のみをサポートします。各テナントは専用のNetScalerインスタンスを取得します。
  • ワイヤレスアプリケーションプロトコル (WAP) は、NetScaler MPXアプライアンスとNetScaler VPXアプライアンス (NetScaler SDXプラットフォームに展開されたNetScaler VPXインスタンスを含む) をサポートします。
クラウドオーケストレーターモードのデバイスパッケージは、フルマネージドモードとサービスマネージャーモードの両方をサポートします。フルマネージドモードパッケージは、シンプルなロードバランシング、コンテンツスイッチング、SSLオフロード、その他のプロファイルなど、さまざまな機能プロファイルをサポートします。これらの機能プロファイルは、NetScalerの完全な機能セットと展開モードをカバーします。同様に、サービスマネージャーモードのデバイスパッケージは、APICを使用したNetScalerのワンアームおよびツーアーム構成と展開をサポートします。NetScaler Application Delivery Management (ADM) はAPICのサービスマネージャーとして機能し、NetScaler ADMを使用してNetScaler L4-L7パラメーターを構成できます。
注
サービスマネージャーモード (ハイブリッドモード) では、NetScalerアプライアンスにすでに存在する同じサーバーIPアドレスを再利用または再割り当てすることはできません。
クラウドオーケストレーターモードの機能プロファイルには、APICのADCスキーマにマッピングされた一連のパラメーターがあり、オーケストレーターはこれらのパラメーターを使用します。クラウドオーケストレーターは、ADCパラメーター (VIP、APICを介してNetScalerをプロビジョニングする際) の値を提供します。オーケストレーターはAPICのAPIと通信し、特定の機能プロファイルのペイロードの一部としてADC固有の詳細を渡します。内部的には、APICは値を抽出し、それらをデバイスパッケージに渡し、デバイスパッケージがNetScalerを内部的に構成します。
Cisco APICがサポートするADCスキーマの完全なリストの詳細については、Cisco APIC Layer 4 to Layer 7 Services Deployment Guide, Release 3.x and earlier)を参照してください。
フルマネージドモードのデバイスパッケージは、次の機能プロファイルをサポートします。
  1. LB-HTTP-ワンアーム-プロファイルCM
  2. LB-HTTP-ツーアーム-プロファイルCM
  3. LB-HTTP-ツーアーム-サービスバックエンドProfileCM
  4. CS-HTTP-LB-サービス-ProfileCM
  5. CS-SSL-LB-サービス-プロファイルCM
  6. LB-SSL-ProfileCM
  7. SSLVServerProfileInlineModeCM
  8. WebVServerProfileWithRHICM
  9. WebInlineVServerProfileWithRHICM
  10. WebAnywhereVServerProfileWithRHIC
  11. SSLVServerProfileForAnywhereModeCM
  12. SSLAnywhereServerProfileCM
  13. WebVServerProfileCM
  14. WebInlineVServerProfileCM
  15. WebAnywhereVServerProfileCM
  16. CSLBServerProfileCM
  17. GSLBServerProfileCM
  18. CMPServerProfileCM
  19. CRServerProfileC
  20. DNSServerProfileCM
  21. DSServerProfileCM
  22. ICServerProfileCM
  23. SSLVPNServerProfileCM
  24. AppFWServerProfileCM
  25. AAAServerProfileCM
  26. AAASyslogServerProfileCM
  27. IPv6ウェブインラインVサーバープロファイルCM
サービス管理モードのデバイスパッケージは、次のクラウドモード機能プロファイルをサポートします。
  1. ADCOneArmFunctionProfileCM
  2. AADCTwoArmFunctionProfileCM
  3. RHI-ADCOneArmFunctionProfileCM
  4. RHI-ADCTwoArmFunctionProfileCM
NetScalerは上記の機能プロファイルをサポートしています。APICは、ADCスキーマ内のこれらのパラメータのサブセットをサポートしています。機能プロファイルにCisco ACIでサポートされていない属性がある場合、クラウドオーケストレーターモードの機能プロファイルをクローンし、APICでサポートされていないすべての属性に値を提供して、その属性を保存する必要があります。その後、オーケストレーターは新しくクローンされた機能プロファイルを使用できます。
Citrix Cloud Mode Device PackageはNetScaler 12.0をサポートしており、サービスマネージャーモードもNetScaler ADM 12.0を使用します。デバイスパッケージはモデルバージョンを1.0から2.0に変更しており、新規インストールとして使用できます。モデルバージョンが変更されているため、クラウドオーケストレーターモードのデバイスパッケージは以前のデバイスパッケージバージョンからアップグレードできません。
クラウドオーケストレーターモードのデバイスパッケージは、通常のデプロイメントでも使用できます。このパッケージは、ユーザーがNetScalerをクラウドオーケストレーター経由でプロビジョニングすることを義務付けません。このデバイスパッケージは、APIC単体、およびクラウドオーケストレーターと連携するAPICの両方に対応しています。
