異なるレイヤー3サブネット間での高可用性 (HA over L3) の構成

最終公開日 : Sep 25, 2026
リリース14.1-66.x以降、NetScaler Consoleは異なるレイヤー3 (L3) サブネット間での高可用性 (HA) デプロイメントをサポートしています。
この機能強化により、以下の機能が提供されます。
  • プライマリおよびセカンダリのNetScaler Consoleノードは、異なるL3サブネットまたはデータセンターにデプロイできます。
  • フローティングIPアドレス (VIP) は、外部ロードバランサーによって構成および所有されます。
  • ロードバランサーは、クライアントトラフィックをアクティブなNetScaler Consoleノードに転送します。
  • ノード間のHA同期は変更されません。
一般的なHAの概念、ノードの役割、および同期動作については、HAドキュメントを参照してください。
NetScaler Consoleは、外部ロードバランサーを使用してフローティングIPアドレスを管理し、L2の依存関係を排除することで、異なるサブネット間でのHAデプロイメントをサポートします。
以前は、フローティングIPアドレスがHAペアによって内部的に所有および管理されていたため、NetScaler Consoleではプライマリノードとセカンダリノードが同じサブネットに存在する必要がありました。これにより、レイヤー2の依存関係が生じ、セグメント化されたネットワークや地理的に離れたネットワーク間でのデプロイメントが制限されていました。このため、HAデプロイメントはレイヤー2環境に限定され、お客様は以下のことができませんでした。
  • 異なるサブネット間でのHAのデプロイ。
  • データセンター間でのノードの分散。
  • ルーティングされたエンタープライズネットワークアーキテクチャとの整合。
Related information

高レベルアーキテクチャ

  • フローティングIPアドレス (VIP) は、外部ロードバランサーで構成されます。
  • NetScaler Console はこの展開では VIP の所有権を取得しません。
  • ロードバランサーは、ヘルスチェックに基づいてアクティブノードにトラフィックを転送します。
  • HA同期は、L3接続を介してノード間で直接継続されます。
  • NetScaler Console 内のARPベースのVIP引き継ぎは使用されません。
注:
推奨されるロードバランサーはNetScalerですが、サードパーティのロードバランサーもサポートされています。
L3経由のHA(/en-us/netscaler-application-delivery-management-software/media/ha-over-l3-architecture.png)

展開と構成

前提条件

  • 展開され、以下から到達可能な外部のレイヤー3対応ロードバランサー:
    • クライアント
    • 両方のNetScaler Consoleノード
  • プライマリノードとセカンダリノード間のネットワーク接続。

ワークフロー

  1. 2つのNetScaler Consoleノード（プライマリとセカンダリ）を別々のL3サブネットまたはデータセンターに展開します。
  2. 外部ロードバランサーを展開して構成します。
  3. ロードバランサー（フロントエンド）にフローティングIPアドレス（VIP）を作成し、両方のNetScaler Consoleノードをバックエンドターゲットとして追加します。
  4. 次のプロトコルとポートを使用して、VIPのロードバランシングルールを作成します。
    LB仮想サーバー プロトコル ポート
    HTTP TCP 80
    HTTPS TCP 443
    DBおよびHA TCP 5454
    NTP UDP 123
    SNMP UDP 162
    SYSLOG UDP 514
    ライセンス TCP 27000
    ベンダーデーモン TCP 7279
  5. ロードバランサーがアクティブノードにのみトラフィックを転送するように、すべてのバックエンドターゲットでヘルスモニターを設定します。
    モニター / 目的 プロトコル / ポート
    HAとDB TCP / 5454
    SNMP UDP / 162
    システムログ UDP / 514
    NTP UDP / 123
  6. NetScaler Console HAペアを設定し、フローティングIPアドレスが外部で構成されていることを指定します。

NetScaler ConsoleでHAを構成する

  1. プライマリとして構成するノードでNetScaler Console GUIにサインインします。
  2. > に移動します。
  3. NetScaler Console高可用性（HA）を構成を選択し、セカンダリノードの詳細を入力します。

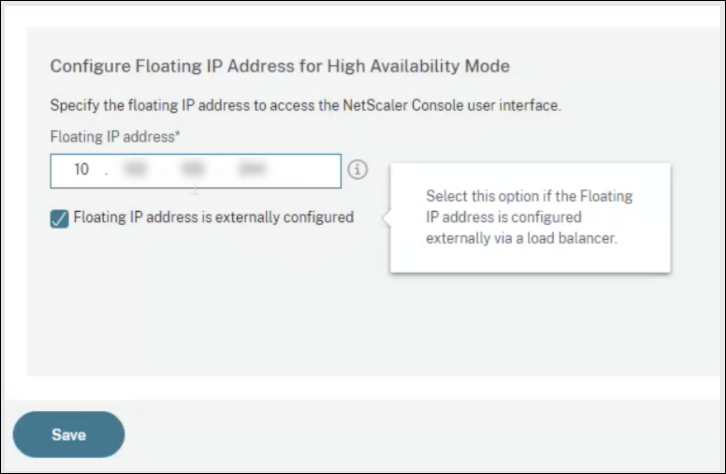

  4. 外部ロードバランサーで構成されたVIPを入力し、フローティングIPアドレスは外部で構成されていますを選択して、保存をクリックします。
    注：
    フローティングIPアドレス（VIP）は外部ロードバランサーで構成します。NetScaler Consoleは、異なるサブネットのHAモデルではこのVIPを所有または管理しません。
    フローティングIPアドレスを構成する
  5. NetScaler Consoleインスタンスが再起動し、HAペアを形成します。

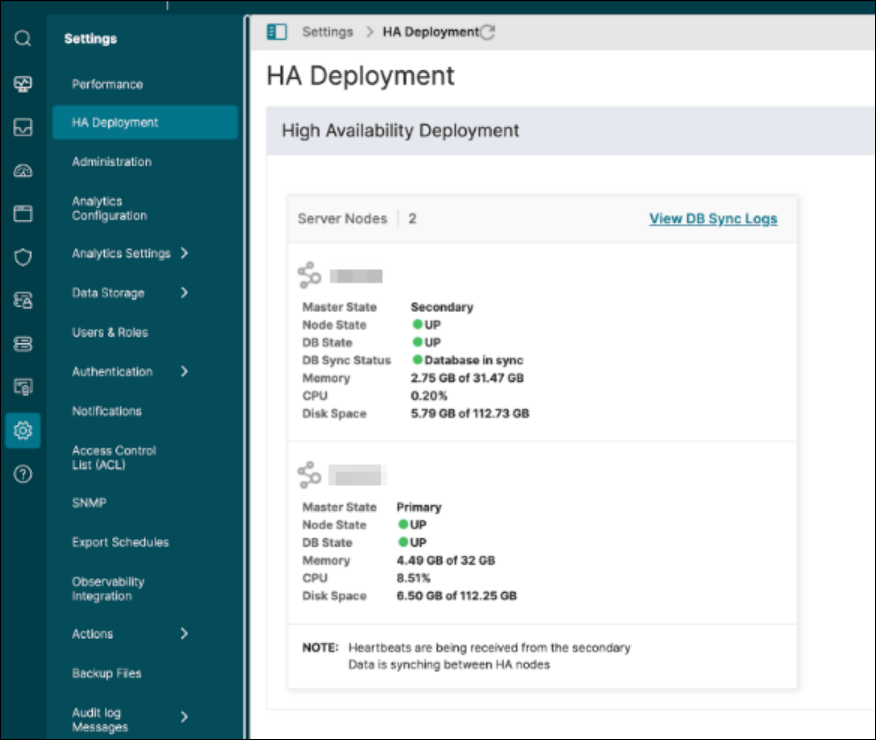

  6. HAが構成されたら、プライマリノードにサインインし、設定 > HA展開に移動して、プライマリとセカンダリのステータスを検証します。
    HAステータスを検証する

NetScalerを外部ロードバランサーとして構成する

クライアントトラフィックがアクティブなNetScaler Consoleノードにのみ送信されるように、外部ロードバランサーでフローティングIPアドレス（VIP）と転送ルールを構成します。正確な手順はロードバランサーベンダーによって異なります。以下の要件は広く適用され、NetScalerまたはサードパーティのロードバランサーで実装できます。
  1. クライアントがNetScaler Consoleにアクセスするために使用する、同じ仮想IPアドレス（フロントエンド）を持つすべての仮想サーバーを作成します。
  2. 各仮想サーバーのサービスグループを作成し、両方のNetScaler Consoleノードをサービスグループメンバーとしてバインドします。
  3. サービスグループをそれぞれの仮想サーバーにバインドします。
  4. アクティブノードを確実に示すモニターを作成し、それらをステップ2で構成したサービスグループにバインドします。
注：
ロードバランサーと両方のNetScaler Consoleノード間で、システム要件で定義されているすべての必要なポートが開いていることを確認してください。

NetScalerロードバランシング構成スクリプトの例

ロードバランシング仮想サーバーを追加する
add lb vserver ADM-LB HTTP <EXTERNAL_VIP> 80 -persistenceType NONE -cltTimeout 180

add lb vserver ADM-LB-HTTPS SSL <EXTERNAL_VIP> 443 -persistenceType NONE -cltTimeout 180

add lb vserver ADM-LB-SNMP UDP <EXTERNAL_VIP> 162 -persistenceType NONE -cltTimeout 120

add lb vserver ADM-LB-SYSLOG UDP <EXTERNAL_VIP> 514 -persistenceType NONE -cltTimeout 120

add lb vserver ADM-LB-DB_HA TCP <EXTERNAL_VIP> 5454 -persistenceType NONE -cltTimeout 9000

add lb vserver ADM-LB-LICENSE TCP <EXTERNAL_VIP> 27000 -persistenceType NONE -cltTimeout 9000

add lb vserver ADM-LB-NTP UDP <EXTERNAL_VIP> 123 -persistenceType NONE -cltTimeout 120

add lb vserver ADM-LB-VENDOR-DEMON TCP <EXTERNAL_VIP> 7279 -persistenceType NONE -cltTimeout 9000
サービスグループを追加する
add serviceGroup ADM-SVCG-HTTP HTTP -maxClient 0 -maxReq 0 -cip DISABLED -usip NO -useproxyport YES -cltTimeout 180 -svrTimeout 360 -CKA NO -TCPB NO -CMP NO

add serviceGroup ADM-SVCG-HTTPS SSL -maxClient 0 -maxReq 0 -cip DISABLED -usip NO -useproxyport YES
-cltTimeout 180 -svrTimeout 360 -CKA NO -TCPB NO -CMP NO

add serviceGroup ADM-SVCG-SNMP UDP -maxClient 0 -maxReq 0 -cip DISABLED -usip NO -useproxyport NO -cltTimeout 120 -svrTimeout 120 -CKA NO -TCPB NO -CMP NO

add serviceGroup ADM-SVCG-SYSLOG UDP -maxClient 0 -maxReq 0 -cip DISABLED -usip NO -useproxyport NO -cltTimeout 120 -svrTimeout 120 -CKA NO -TCPB NO -CMP NO

add serviceGroup ADM-SVCG-DB_HA TCP -maxClient 0 -maxReq 0 -cip DISABLED -usip NO -useproxyport YES -cltTimeout 9000 -svrTimeout 9000 -CKA NO -TCPB NO -CMP NO

add serviceGroup ADM-SVCG-NTP UDP -maxClient 0 -maxReq 0 -cip DISABLED -usip NO -useproxyport NO -cltTimeout 120 -svrTimeout 120 -CKA NO -TCPB NO -CMP NO

add serviceGroup ADM-SVCG-LICENSE TCP -maxClient 0 -maxReq 0 -cip DISABLED -usip NO -useproxyport YES -cltTimeout 9000 -svrTimeout 9000 -CKA NO -TCPB NO -CMP NO

add serviceGroup ADM-SVCG-VENDOR-DEMON TCP -maxClient 0 -maxReq 0 -cip DISABLED -usip NO -useproxyport YES -cltTimeout 9000 -svrTimeout 9000 -CKA NO -TCPB NO -CMP NO
ロードバランシング仮想サーバーをサービスグループにバインドする
bind lb vserver ADM-LB ADM-SVCG-HTTP

bind lb vserver ADM-LB-HTTPS ADM-SVCG-HTTPS

bind lb vserver ADM-LB-SNMP ADM-SVCG-SNMP

bind lb vserver ADM-LB-SYSLOG ADM-SVCG-SYSLOG

bind lb vserver ADM-LB-DB_HA ADM-SVCG-DB_HA

bind lb vserver ADM-LB-NTP ADM-SVCG-NTP

bind lb vserver ADM-LB-LICENSE ADM-SVCG-LICENSE

bind lb vserver ADM-LB-VENDOR-DEMON ADM-SVCG-VENDOR-DEMON
サービスグループをNetScaler Consoleノードにバインドする
bind serviceGroup ADM-SVCG-HTTP <PRIMARY_IP> 80

bind serviceGroup ADM-SVCG-HTTP <SECONDARY_IP> 80

bind serviceGroup ADM-SVCG-HTTPS <PRIMARY_IP> 443

bind serviceGroup ADM-SVCG-HTTPS <SECONDARY_IP> 443

bind serviceGroup ADM-SVCG-SNMP <PRIMARY_IP> 162

bind serviceGroup ADM-SVCG-SNMP <SECONDARY_IP> 162
ロードバランシングモニターを追加する
add lb monitor monitor-snmp UDP-ECV -send "Udp data" -destPort 162

add lb monitor monitor-syslog UDP-ECV -send "Udp data" -LRTM DISABLED -destPort 514

add lb monitor monitor-db TCP-ECV -LRTM DISABLED -destPort 5454

add lb monitor monitor-ntp UDP-ECV -send "Udp data" -LRTM DISABLED -destPort 123
モニターとメンバーをサービスグループにバインドする
bind serviceGroup ADM-SVCG-SNMP -monitorName monitor-snmp

bind serviceGroup ADM-SVCG-SYSLOG <PRIMARY_IP> 514

bind serviceGroup ADM-SVCG-SYSLOG <SECONDARY_IP> 514

bind serviceGroup ADM-SVCG-SYSLOG -monitorName monitor-syslog

bind serviceGroup ADM-SVCG-DB_HA <PRIMARY_IP> 5454

bind serviceGroup ADM-SVCG-DB_HA <SECONDARY_IP> 5454

bind serviceGroup ADM-SVCG-DB_HA -monitorName monitor-db

bind serviceGroup ADM-SVCG-NTP <PRIMARY_IP> 123

bind serviceGroup ADM-SVCG-NTP <SECONDARY_IP> 123

bind serviceGroup ADM-SVCG-NTP -monitorName monitor-ntp

bind serviceGroup ADM-SVCG-LICENSE <PRIMARY_IP> 27000

bind serviceGroup ADM-SVCG-LICENSE <SECONDARY_IP> 27000

bind serviceGroup ADM-SVCG-VENDOR-DEMON <PRIMARY_IP> 7279

bind serviceGroup ADM-SVCG-VENDOR-DEMON <SECONDARY_IP> 7279
モードを有効にしてサービスグループを更新する
enable ns mode USIP

enable ns mode MBF

set serviceGroup ADM-SVCG-SYSLOG -usip YES

set serviceGroup ADM-SVCG-SNMP -usip YES

利点

  • 柔軟で回復力のある展開: 異なるサブネットまたはデータセンター間でHAを有効にし、障害分離と可用性を向上させます。
  • 最新のネットワークアーキテクチャとの整合性: レイヤー2の制約なしに、ルーティングされた（L3）およびセグメント化されたエンタープライズ環境をサポートします。
  • 既存のインフラストラクチャを活用: NetScaler ADCまたはサードパーティのロードバランサーと統合し、スケーラブルで柔軟なトラフィック管理を実現します。
