CloudBridge Connector

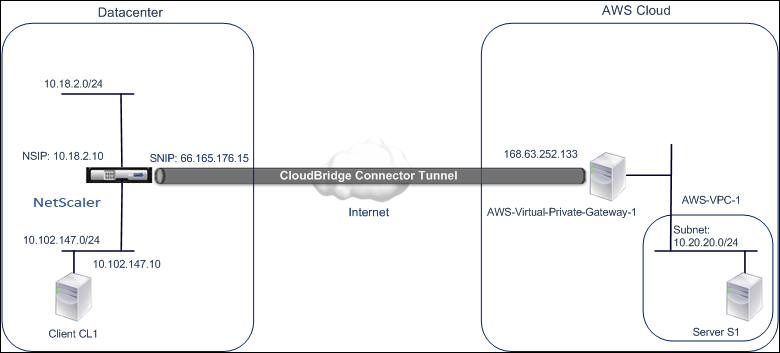

1. AWS は、CloudBridge Connector トンネルの次の IPsec 設定をサポートしています。そのため、CloudBridgeコネクタトンネル用にNetScalerアプライアンスを構成するときには、同じIPsec設定を指定する必要があります。
   • IKE バージョン = v1
   • 暗号化アルゴリズム = AES
   • ハッシュアルゴリズム = HMAC SHA1
2. 次のことを許可するには、NetScaler側でファイアウォールを構成する必要があります。
   • ポート 500 の任意の UDP パケット
   • ポート 4500 の任意の UDP パケット
   • 任意の ESP（IP プロトコル番号 50）パケット
3. AWSでトンネル構成を設定すると、トンネルのAWSエンド（ゲートウェイ）とPSKのパブリックIPアドレスが自動的に生成されるため、NetScalerでトンネル構成を指定する前にAmazon AWSを構成する必要があります。この情報は、NetScalerアプライアンスのトンネル構成を指定するために必要です。
4. AWS ゲートウェイは、スタティックルートとルート更新用の BGP プロトコルをサポートしています。NetScalerアプライアンスは、AWSゲートウェイへのCloudBridgeコネクタトンネル内のBGPプロトコルをサポートしていません。したがって、トンネルを介してトラフィックを適切にルーティングするには、CloudBridge Connectorトンネルの両側で適切な静的ルートを使用する必要があります。

• Amazon AWS クラウドのユーザーアカウントを持っています。
• 仮想プライベートクラウドがあり、そのネットワークをCloudBridge Connectorトンネルを介してNetScaler側のネットワークに接続する必要があります。
• Amazon AWS マネジメントコンソールに精通している。

• カスタマーゲートウェイを作成します。カスタマーゲートウェイは、CloudBridge Connector のトンネルエンドポイントを表す AWS エンティティです。NetScalerアプライアンスとAWSゲートウェイ間のCloudBridge Connector トンネルの場合、カスタマーゲートウェイはAWS上のNetScalerアプライアンスを表します。カスタマーゲートウェイは、名前、トンネルで使用されるルーティングのタイプ（静的またはBGP）、およびNetScaler側のCloudBridge ConnectorトンネルエンドポイントのIPアドレスを指定します。IPアドレスは、インターネットでルーティング可能なNetScaler所有のサブネットIP（SNIP）アドレスでも、NetScalerアプライアンスがNATデバイスの背後にある場合は、SNIPアドレスを表すインターネットルーティング可能なNAT IPアドレスでもかまいません。

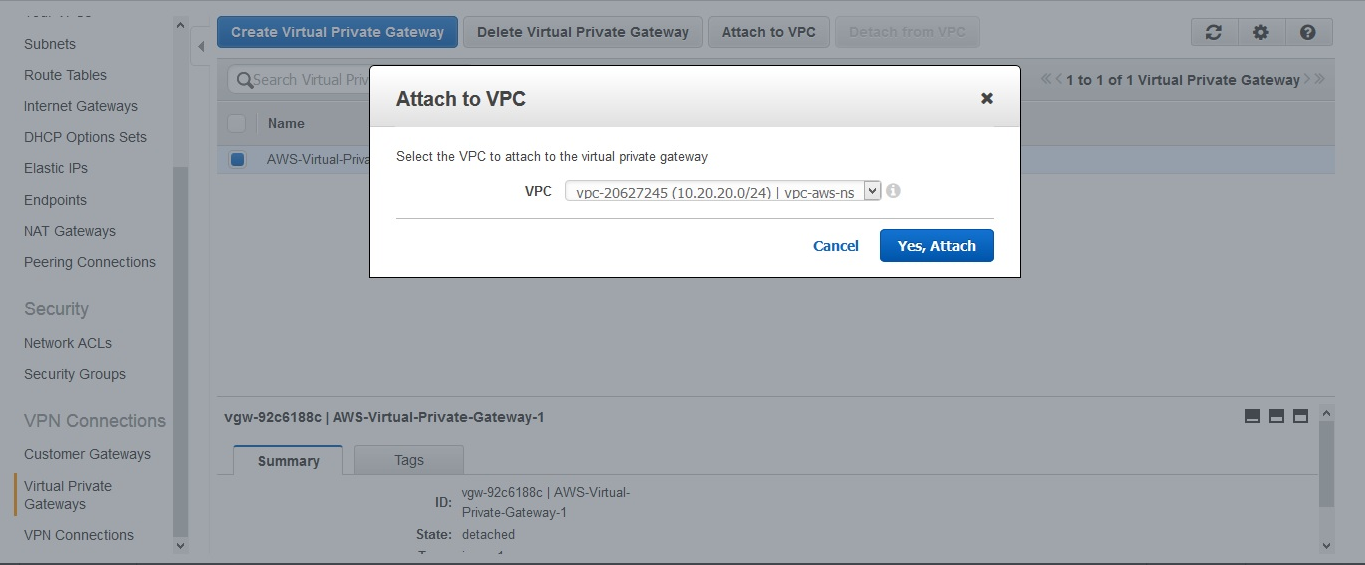

• 仮想プライベートゲートウェイを作成して VPC にアタッチします。仮想プライベートゲートウェイは AWS 側の CloudBridge Connector トンネルエンドポイントです。仮想プライベートゲートウェイを作成するときは、そのゲートウェイに名前を割り当てるか、AWS に名前の割り当てを許可します。次に、仮想プライベートゲートウェイを VPC に関連付けます。この関連付けにより、VPCのサブネットは、CloudBridge Connector トンネルを介してNetScaler側のサブネットに接続できます。
• VPN 接続を作成します。VPN 接続は、カスタマーゲートウェイと仮想プライベートゲートウェイを指定し、その間にCloudBridge Connectorトンネルを作成します。また、NetScaler側のネットワークのIPプレフィックスも指定します。（静的ルートエントリを通じて）仮想プライベートゲートウェイに認識されている IP プレフィックスだけが、トンネルを介して VPC からトラフィックを受信できます。また、仮想プライベートゲートウェイは、指定された IP プレフィックスを宛先としないトラフィックをトンネル経由でルーティングしません。VPN 接続を設定した後、接続が作成されるまで数分待たなければならない場合があります。
• ルーティングオプションを設定します。VPCのネットワークがCloudBridge Connectorトンネルを介してNetScaler側のネットワークに到達するには、NetScaler側のネットワークへのルートを含めて、それらのルートが仮想プライベートゲートウェイを指すようにVPCのルーティングテーブルを構成する必要があります。次のいずれかの方法で VPC のルーティングテーブルにルートを含めることができます。
  • ルート伝播を有効にします。ルーティングテーブルのルート伝播を有効にすると、ルートが自動的にテーブルに伝播されます。VPN 構成用に指定した固定 IP プレフィックスは、VPN 接続を作成した後にルーティングテーブルに伝達されます。
  • スタティックルートを手動で入力します。ルート伝播を有効にしない場合は、NetScaler側のネットワークの静的ルートを手動で入力する必要があります。
• 設定をダウンロードします。AWS で CloudBridge Connector トンネル (VPN 接続) 設定が作成されたら、VPN 接続の設定ファイルをローカルシステムにダウンロードします。NetScalerアプライアンスでCloudBridge Connector トンネルを構成するには、構成ファイル内の情報が必要になる場合があります。

1. <https://console.aws.amazon.com/vpc/>で Amazon VPC コンソールを開きます。
2. > に移動し、 をクリックします。

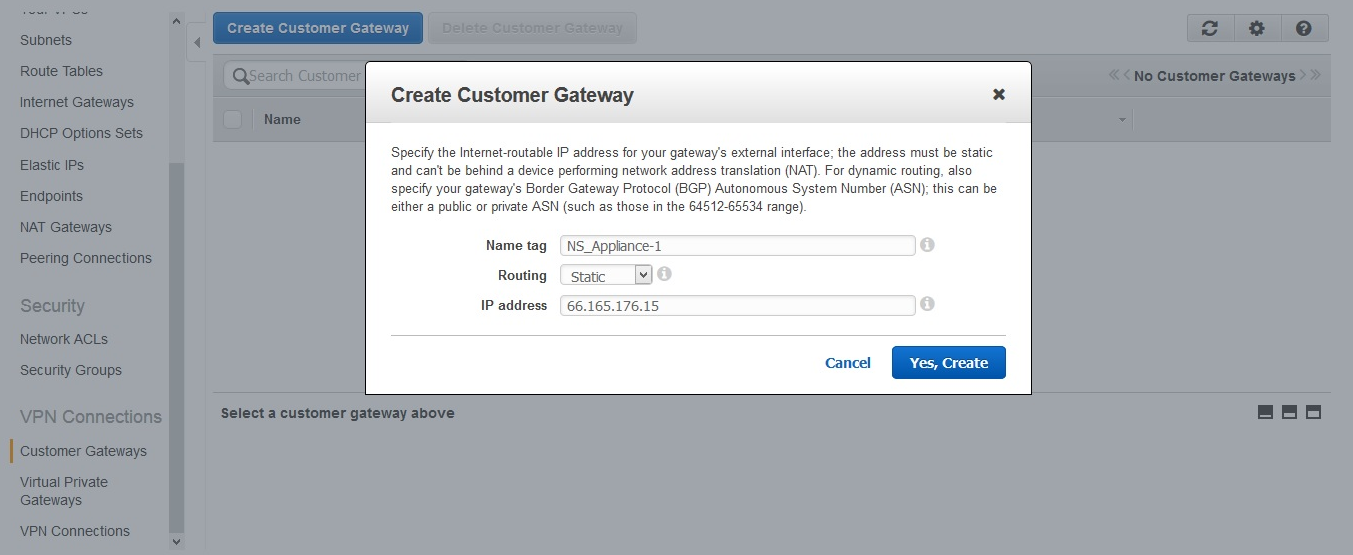

3. 「 カスタマーゲートウェイの作成 」ダイアログで、次のパラメータを設定し、「 はい、作成」をクリックします。
   • ネームタグ。カスタマーゲートウェイの名前。
   • ルーティングリスト。CloudBridge Connector トンネルを介して相互にルートをアドバタイズするためのNetScalerアプライアンスとAWS仮想プライベートゲートウェイ間のルーティングのタイプ。 ルーティングリストから 「スタティックルーティング 」を選択します。注：NetScalerアプライアンスは、AWSゲートウェイへのCloudBridgeコネクタトンネル内のBGPプロトコルをサポートしていません。したがって、トンネルを介してトラフィックを適切にルーティングするには、CloudBridge Connectorトンネルの両側で適切な静的ルートを使用する必要があります。
   • IP アドレス。NetScaler側のインターネットルーティング可能なCloudBridge Connector のトンネルエンドポイントIPアドレス。IPアドレスは、インターネットでルーティング可能なNetScaler所有のサブネットIP（SNIP）アドレスでも、NetScalerアプライアンスがNATデバイスの背後にある場合は、SNIPアドレスを表すインターネットルーティング可能なNAT IPアドレスでもかまいません。

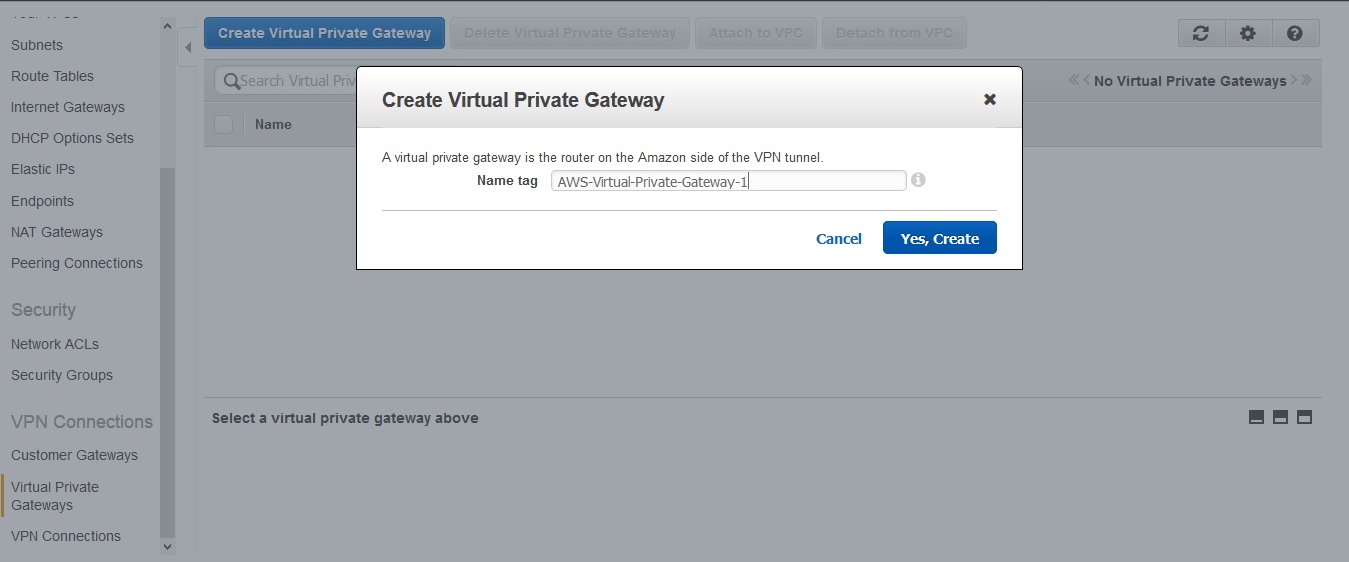

1. > に移動し、 をクリックします。
2. 仮想プライベートゲートウェイの名前を入力し、 をクリックします。

1. > に移動し、 をクリックします。

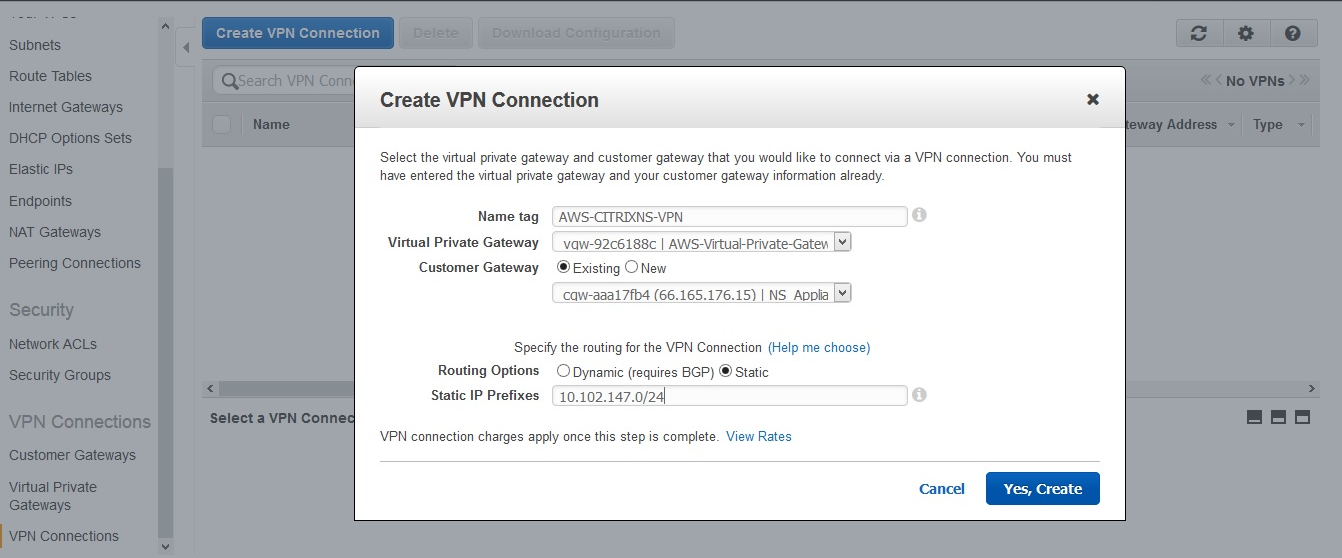

2. 「VPN 接続の作成」ダイアログボックスで、次のパラメータを設定し、「はい、作成」を選択します。
   • ネームタグ。VPN 接続の名前。
   • 仮想プライベートゲートウェイ。前に作成した仮想プライベートゲートウェイを選択します。
   • カスタマーゲートウェイ。「既存」を選択します。次に、ドロップダウンリストから、先ほど作成したカスタマーゲートウェイを選択します。
   • ルーティングオプション。仮想プライベートゲートウェイとカスタマーゲートウェイ（NetScalerアプライアンス）間のルーティングのタイプ。「スタティック」を選択します。静的IPプレフィックスフィールドで、NetScaler側のサブネットのIPプレフィックスをカンマで区切って指定します。

1. ルートテーブルに移動し 、トラフィックがCloudBridge Connectorトンネルを通過するサブネットに関連付けられているルーティングテーブルを選択します。

1. 詳細ペインの タブで を選択し、仮想プライベートゲートウェイを選択してから を選択します。

1. 「 ルートテーブル 」に移動し、ルーティングテーブルを選択します。
2. タブで、 をクリックします。
3. 宛先フィールドに 、CloudBridge Connector トンネル (VPN接続) で使用される静的ルートを入力します。
4. ターゲットリストから仮想プライベートゲートウェイ ID を選択し、 をクリックします。

1. に移動し、VPN 接続を選択し、 をクリックします。
2. ダウンロード設定ダイアログボックスで 、次のパラメータを設定し、「 はい、ダウンロード」をクリックします。
   • ベンダー。「 ジェネリック」を選択します。
   • プラットフォーム。「 ジェネリック」を選択します。
   • ソフトウェア。「 ベンダー・アグノスティック」を選択します。

• IPsec プロファイルを作成します。IPSecプロファイルエンティティは、CloudBridge Connector トンネル内のIPsecプロトコルで使用されるIKEバージョン、暗号化アルゴリズム、ハッシュアルゴリズム、PSKなどのIPsecプロトコルパラメータを指定します。
• IPsec プロトコルを使用する IP トンネルを作成し、IPsec プロファイルをそれに関連付けます。IPトンネルは、ローカルIPアドレス（NetScalerアプライアンスで構成されたSNIPアドレス）、リモートIPアドレス（AWSの仮想プライベートゲートウェイのパブリックIPアドレス）、CloudBridge Connector トンネルのセットアップに使用されるプロトコル（IPsec）、およびIPsecプロファイルエンティティを指定します。作成された IP トンネルエンティティは、CloudBridge Connectorトンネルエンティティとも呼ばれます。
• PBR ルールを作成して IP トンネルに関連付けます。PBR エンティティは、ルールセットと IP トンネル (CloudBridge Connector トンネル) エンティティを指定します。送信元 IP アドレス範囲と宛先 IP アドレス範囲は PBR エンティティの条件です。送信元IPアドレス範囲を設定してトラフィックがトンネルを通過するNetScaler側のサブネットを指定し、宛先IPアドレス範囲を設定してトラフィックがCloudBridge Connectorトンネルを通過するAWS VPCサブネットを指定します。NetScaler側のサブネット内のクライアントから送信され、AWSクラウドサブネット内のサーバーを宛先とし、PBRエンティティの送信元と宛先のIP範囲と一致するすべてのリクエストパケットは、PBRエンティティに関連付けられたCloudBridge Connectorトンネルを介して送信されます。

• add ipsec profile <name> -psk <string> -**ikeVersion** v1
• show ipsec profile** <name>

• add ipTunnel <name> <remote> <remoteSubnetMask> <local> -protocol IPSEC –ipsecProfileName <string>
• show ipTunnel <name>

• add pbr <pbrName> ALLOW –srcIP <subnet-range> -destIP** <subnet-range> -*ipTunnel <tunnelName>
• apply pbrs
• show pbr <pbrName>

    > add ipsec profile NS_AWS_IPSec_Profile -psk  DkiMgMdcbqvYREEuIvxsbKkW0Foyabcd -ikeVersion v1 –lifetime 31536000
    Done
    > add iptunnel NS_AWS_Tunnel 168.63.252.133 255.255.255.255 66.165.176.15 –protocol IPSEC –ipsecProfileName NS_AWS_IPSec_Profile

    Done
    > add pbr NS_AWS_Pbr -srcIP 10.102.147.0-10.102.147.255 –destIP 10.20.0.0-10.20.255.255 –ipTunnel NS_AWS_Tunnel
    Done

    > apply pbrs

    Done

1. > > **に移動します。
2. 詳細ウィンドウで、 をクリックします。
3. IPsec プロファイルの追加ダイアログボックスで 、次のパラメータを設定します。
   • 名前
   • 暗号化アルゴリズム
   • ハッシュアルゴリズム
   • IKE プロトコルバージョン (V1 を選択)
4. 事前共有キー認証方法を選択し 、 事前共有キーが存在するパラメーターを設定します 。
5. をクリックし、 をクリックします。

1. > > に移動します。
2. 「 IPv4 トンネル 」タブで、「追加」をクリックします。
3. ダイアログボックスで、次のパラメータを設定します。
   • 名前
   • リモート IP
   • リモートマスク
   • ローカル IP タイプ (「ローカル IP タイプ」ドロップダウンリストで、「サブネット IP」を選択します)。
   • ローカル IP (選択した IP タイプの設定済み IP がすべてローカル IP ドロップダウンリストに表示されます。リストから目的の IP を選択します。)
   • Protocol
   • IPSec プロファイル
4. をクリックし、 をクリックします。

1. > > に移動します。
2. タブで、 をクリックします。
3. Create PBR ダイアログボックスで、次のパラメータを設定します。
   • 名前
   • アクション
   • ネクストホップタイプ ( IP トンネルの選択)
   • IP トンネル名
   • 送信元 IP アドレスが低い
   • ソース IP ハイ
   • デスティネーション IP フロー
   • デスティネーション IP ハイ
4. をクリックし、 をクリックします。
