負荷分散の方法
基本的な負荷分散設定では、クライアントはNetScalerアプライアンスで構成された仮想サーバーのIPアドレスに要求を送信します。仮想サーバーは、負荷分散アルゴリズムと呼ばれる事前設定されたパターンに従って、負荷分散アプリケーションサーバーに分散します。場合によっては、特定の IP アドレスではなく、負荷分散仮想サーバーにワイルドカードアドレスを割り当てたい場合があります。アプライアンスのグローバルHTTPポートを指定する手順については、「 グローバルHTTPポート」を参照してください。
Related information
負荷分散の基本
負荷分散設定には、負荷分散仮想サーバーと複数の負荷分散アプリケーションサーバーが含まれます。仮想サーバーは、受信したクライアント要求を受信し、負荷分散アルゴリズムを使用してアプリケーションサーバーを選択し、選択したアプリケーションサーバーに要求を転送します。次の概念図は、一般的な負荷分散展開を示しています。もう 1 つのバリエーションとして、グローバル HTTP ポートを割り当てる方法があります。

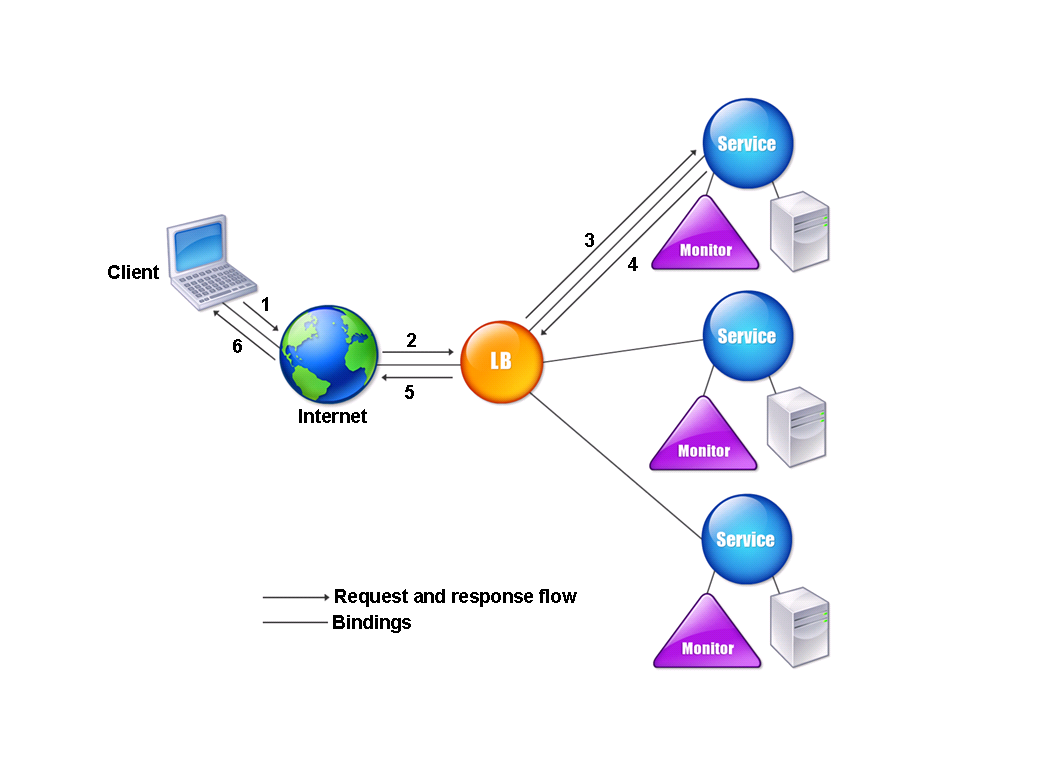

図1：負荷分散アーキテクチャ
負荷分散仮想サーバーは、複数のアルゴリズム (またはメソッド) を使用して、管理する負荷分散サーバー間で負荷を分散する方法を決定できます。デフォルトの負荷分散方式は、最小接続方式です。この方式では、Citrix ADCアプライアンスは、現在アクティブなユーザー接続が最も少ない負荷分散アプリケーションサーバーに各着信クライアント接続を転送します。
一般的なNetScaler負荷分散設定で構成するエンティティは次のとおりです。
-
**負荷分散仮想サーバー。**クライアントが特定の負荷分散された Web サイトまたはアプリケーションの接続要求を送信する IP アドレス、ポート、およびプロトコルの組み合わせ。アプリケーションがインターネットからアクセス可能な場合、仮想サーバーの IP (VIP) アドレスはパブリック IP アドレスです。アプリケーションが LAN または WAN からのみアクセス可能である場合、VIP は通常、プライベート（ICANN ルーティング不可）IP アドレスです。
-
Service. 負荷分散された特定のアプリケーションサーバーにリクエストをルーティングするために使用されるIPアドレス、ポート、およびプロトコルの組み合わせ。サービスは、アプリケーションサーバー自体を論理的に表現したものでも、複数のアプリケーションをホストするサーバーで実行されているアプリケーションを論理的に表現したものでもかまいません。サービスを作成したら、それを負荷分散仮想サーバーにバインドします。
-
**サーバーオブジェクト。**IP アドレスでサーバーを識別する代わりに、物理サーバーに名前を割り当てることができる仮想エンティティ。サーバーオブジェクトを作成する場合、サービスを作成するときに、サーバーの IP アドレスの代わりにその名前を指定できます。それ以外の場合は、サービスを作成するときにサーバーの IP アドレスを指定する必要があり、その IP アドレスがサーバーの名前になります。
-
**モニタ。**サービスを追跡し、サービスが正しく動作していることを確認するNetScalerアプライアンス上のエンティティ。モニターは、割り当てられている各サービスを定期的にプローブ（またはヘルスチェックを実行）します。タイムアウトで指定された時間内にサービスが応答せず、指定した回数のヘルスチェックが失敗した場合、そのサービスはダウンとマークされます。NetScalerアプライアンスは、サービスが応答しなくなる原因となった問題が修正されるまで、負荷分散の実行時にそのサービスをスキップします。
負荷分散設定の仮想サーバー、サービス、および負荷分散アプリケーションサーバーは、インターネットプロトコルバージョン 4 (IPv4) またはインターネットプロトコルバージョン 6 (IPv6) の IP アドレスのいずれかを使用できます。1 つの負荷分散設定で IPv4 アドレスと IPv6 アドレスを混在させることができます。
負荷分散設定のバリエーションについては、次のユースケースを参照してください。
トポロジーの理解
負荷分散設定では、負荷分散サーバーはクライアントとサーバーファームの間に論理的に配置され、サーバーファーム内のサーバーへのトラフィックフローを管理します。NetScalerアプライアンスでは、アプリケーションサーバーはサービスと呼ばれる仮想エンティティによって表されます。次の図は、基本的な負荷分散構成のトポロジを示しています。

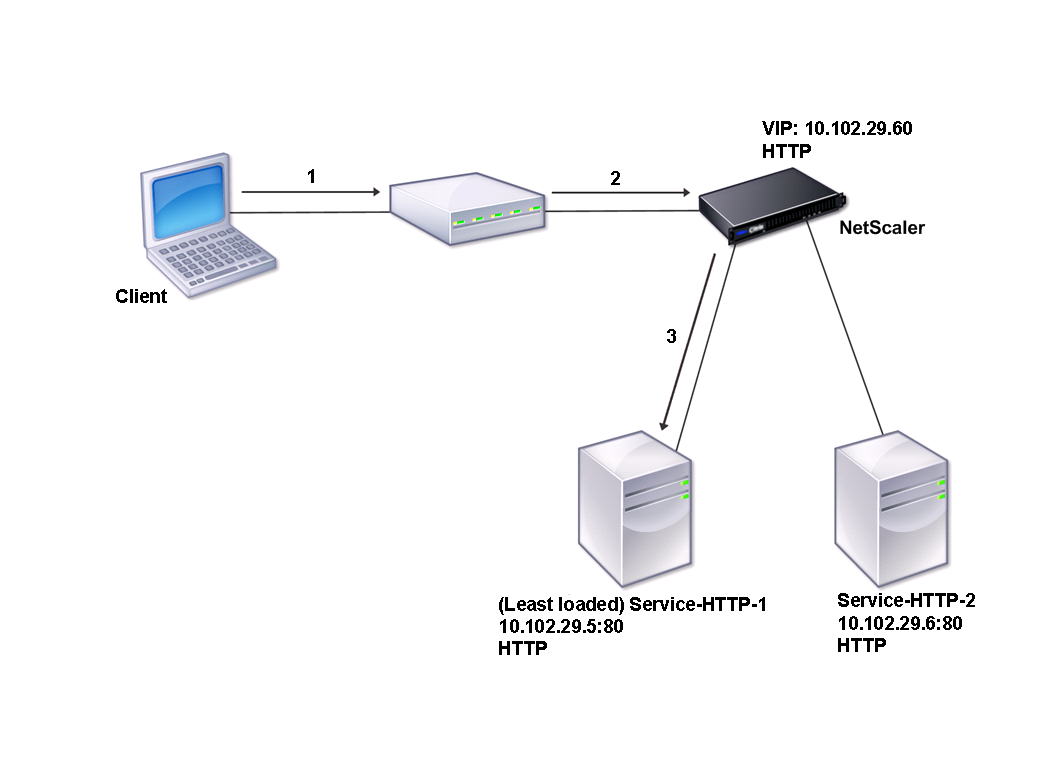

図2：基本的な負荷分散トポロジ
この図では、ロードバランシングを使用してサーバへのトラフィックフローを管理します。仮想サーバーは、クライアントからの要求に対してサービスを選択して割り当てます。サービス HTTP-1 と Service-HTTP-2 が作成され、VServer-LB-1 という名前の仮想サーバーにバインドされるシナリオを考えてみましょう。VServer-LB-1 は、クライアント要求をサービス HTTP-1 またはサービス HTTP-2 のいずれかに転送します。NetScalerアプライアンスは、最小限の接続負荷分散方法を使用して、リクエストごとにサービスを選択します。次の表は、アプライアンスで設定する必要がある基本エンティティの名前と値を示しています。
| エンティティ | 名前 | IP アドレス | ポート | Protocol |
|---|---|---|---|---|
| 仮想サーバー | Vserver-LB-1 | 10.102.29.60 | 80 | HTTP |
| Services | Service-HTTP-1 | 10.102.29.5 | 80 | HTTP |
| Service-HTTP-2 | 10.102.29.6 | 80 | HTTP | |
| モニター | デフォルト | なし | なし | なし |
次の図は、前述の表で説明した負荷分散のサンプル値と必須パラメータを示しています。

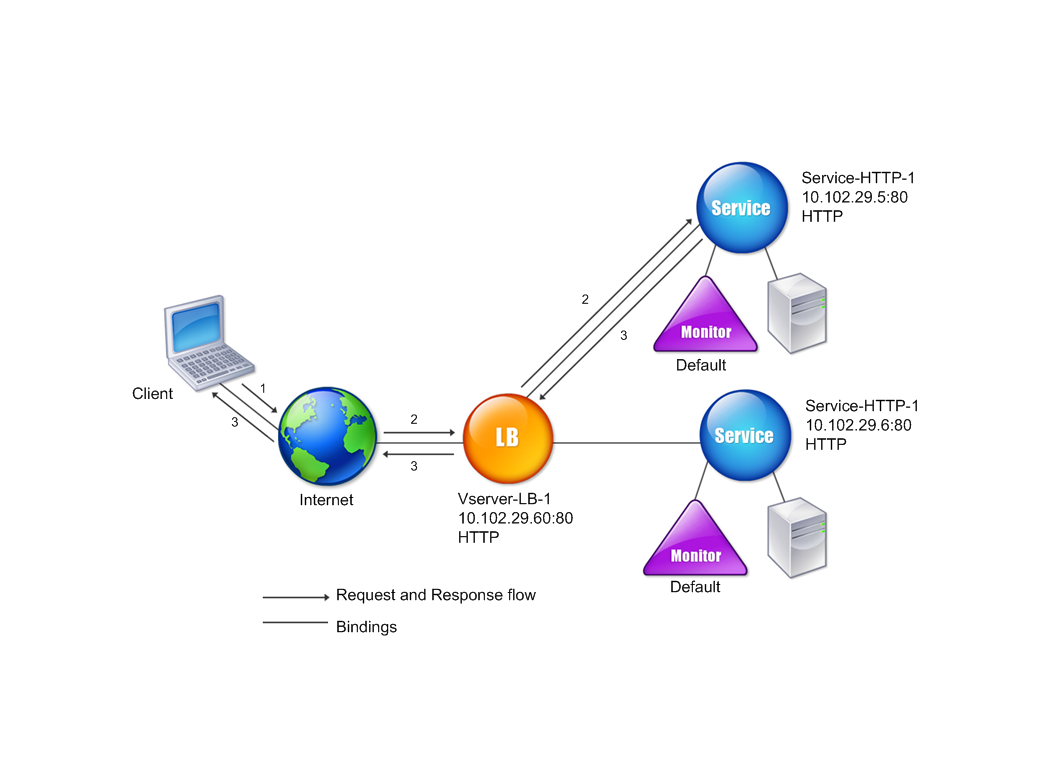

図3：負荷分散エンティティモデル
IP アドレスとポートの代わりにワイルドカードを使用する
場合によっては、仮想サーバーの IP アドレス、ポート、またはサービスのポートにワイルドカードを使用する必要がある場合があります。次の場合は、ワイルドカードの使用が必要になる場合があります。
-
Citrix ADCアプライアンスが透過パススルーとして構成されている場合、Citrix ADCアプライアンスは、送信先のIPまたはポートに関係なく、送信されるすべてのトラフィックを受け入れる必要があります。
-
1 つ以上のサービスが、あまり知られていないポートでリッスンしている場合。
-
1 つ以上のサービスの場合は、時間が経つにつれて、受信するポートが変更されます。
-
1つのNetScalerアプライアンスで構成できるIPアドレスとポートの数が上限に達した場合。
-
特定の仮想 LAN 上のすべてのトラフィックをリッスンする仮想サーバーを作成する場合。
ワイルドカードで構成された仮想サーバーまたはサービスがトラフィックを受信すると、Citrix ADCアプライアンスは実際のIPアドレスまたはポートを特定し、サービスおよび関連する負荷分散アプリケーションサーバーのレコードを作成します。動的に作成されたこれらのレコードは、動的に学習されたサーバおよびサービスレコードと呼ばれます。
たとえば、ファイアウォールの負荷分散設定では、IP アドレスとポートの両方にワイルドカードを使用できます。ワイルドカード TCP サービスをこの種類の負荷分散仮想サーバーにバインドすると、仮想サーバーは他のサービスまたは仮想サーバーと一致しないすべての TCP トラフィックを受信して処理します。
次の表に、ワイルドカード構成の種類とその使用時期について説明します。
| IP | ポート | Protocol | 説明 |
|---|---|---|---|
| * | * | TCP | Citrix ADCアプライアンス上の任意のIPアドレスおよびポートに送信されるトラフィックを受け入れる一般的なワイルドカード仮想サーバー。ワイルドカード仮想サーバを使用する場合、アプライアンスは各サービスの IP とポートを動的に学習し、トラフィックを処理するときに必要なレコードを作成します。 |
| * | * | TCP | ファイアウォールの負荷分散仮想サーバー。ファイアウォールサービスをこの仮想サーバーにバインドすると、NetScalerアプライアンスはトラフィックをファイアウォール経由で宛先に渡します。 |
| IPアドレス | * | TCP、UDP、および任意 | ポートに関係なく、指定された IP アドレスに送信されたすべてのトラフィックを受け入れる仮想サーバ。このタイプの仮想サーバには、トラフィックをリダイレクトするサービスを明示的にバインドする必要があります。ダイナミックに学習するわけではありません。 |
| 注意: グローバルHTTPポートのサービスまたは仮想サーバーは構成しません。この場合、特定のポートをグローバル HTTP ポートとして設定します (たとえば、ns パラメータ-HttpPort 80 を設定します)。その後、アプライアンスはポート番号と一致するすべてのトラフィックを受け入れ、HTTP トラフィックとして処理します。アプライアンスはこのトラフィックを動的に学習してサービスを作成します。 | |||
| * | port | SSL、SSL_TCP | 特定のポートの任意の IP アドレスに送信されるすべてのトラフィックを受け入れる仮想サーバー。グローバルトランスペアレントSSLオフロードに使用されます。同じプロトコルタイプのサービスに対して通常実行されるすべての SSL、HTTP、および TCP 処理が、この特定のポートに送信されるトラフィックに適用されます。アプライアンスは、ポートを使用して、使用する必要のあるサービスの IP を動的に学習します。—cleartextが指定されていない場合、Citrix ADCアプライアンスはエンドツーエンドSSLを使用します。 |
| * | port | 該当なし | ポートへのトラフィックを受け入れることができる他のすべての仮想サーバ。これらの仮想サーバーにはサービスをバインドしません。Citrix ADCアプライアンスはそれらを動的に学習します。 |
注：Citrix ADCアプライアンスをグローバル（ワイルドカード）ポートを使用するトランスペアレントパススルーとして構成している場合は、エッジモードをオンにすることができます。 詳細については、「エッジモードの設定」を参照してください。
Citrix ADCアプライアンスは、最初に完全一致を試行して、仮想サーバーとサービスの検索を試みます。何も見つからない場合は、ワイルドカードに基づいて次の順序で一致するものを探し続けます。
-
特定の IP アドレスと特定のポート番号
-
特定の IP アドレスと* (ワイルドカード) ポート
-
-
(ワイルドカード) IP アドレスと特定のポート
-
-
-
(ワイルドカード) IP アドレスと* (ワイルドカード) ポート
-
アプライアンスが IP アドレスまたはポート番号で仮想サーバを選択できない場合、要求で使用されるプロトコルに基づいて、次の順序で仮想サーバを検索します。
-
HTTP
-
TCP
-
ANY
グローバル HTTP ポートの設定
グローバル HTTP ポートにはサービスや仮想サーバーを設定しません。代わりに、set ns param コマンドを使用して特定のポートを設定します。このポートを構成すると、NetScalerアプライアンスはポート番号と一致するすべてのトラフィックを受け入れ、HTTPトラフィックとして処理し、そのトラフィックのサービスを動的に学習して作成します。
グローバル HTTP ポートとして複数のポート番号を設定できます。1 回の set ns param コマンドで複数のポート番号を指定する場合は、ポート番号を 1 つの空白で区切ります。1 つ以上のポートがグローバル HTTP ポートとしてすでに指定されていて、現在設定されているポートを削除せずに 1 つ以上のポートを追加する場合は、現在のポート番号と新しいポート番号をすべてコマンドで指定する必要があります。ポート番号を追加する前に、show ns param コマンドを使用して、現在設定されているポートを確認してください。
コマンドラインインターフェイスを使用してグローバル HTTP ポートを設定するには
コマンドプロンプトで次のコマンドを入力して、グローバル HTTP ポートを構成し、構成を確認します。
set ns param –httpPort <port>
show ns param
例 1: ポートをグローバル HTTP ポートとして設定する
この例では、ポート 80 はグローバル HTTP ポートとして設定されています。
set ns param -httpPort 80
Done
show ns param
Global configuration settings:
HTTP port(s): 80
Max connections: 0
Max requests per connection: 0
Client IP insertion: DISABLED
Cookie version: 0
Persistence Cookie Secure Flag: ENABLED
...
...
例 2:1 つ以上のグローバル HTTP ポートがすでに設定されている場合のポートの追加**
この例では、ポート 8888 がグローバル HTTP ポートリストに追加されます。ポート 80 はすでにグローバル HTTP ポートとして設定されています。
> show ns param
Global configuration settings:
HTTP port(s): 80
Max connections: 0
Max requests per connection: 0
Client IP insertion: DISABLED
Cookie version: 0
Persistence Cookie Secure Flag: ENABLED
Min Path MTU: 576
...
...
Done
> set ns param -httpPort 80 8888
Done
> show ns param
Global configuration settings:
HTTP port(s): 80,8888
Max connections: 0
Max requests per connection: 0
Client IP insertion: DISABLED
Cookie version: 0
Persistence Cookie Secure Flag: ENABLED
Min Path MTU: 576
...
...
Done
>
