AppFlow機能の構成

最終公開日 : Sep 25, 2026
AppFlowは、他のほとんどのポリシーベースの機能と同じ方法で構成できます。まず、AppFlow 機能を有効にします。次に、フローレコードの送信先となるコレクタを指定します。その後、構成済みコレクターのセットであるアクションを定義します。次に、1つ以上のポリシーを構成し、アクションを各ポリシーに関連付けます。このポリシーは、NetScaler ADCアプライアンスに、フローレコードが関連付けられたアクションに送信される要求を選択するように指示します。最後に、各ポリシーをグローバルに、または特定の仮想サーバーにバインドして、ポリシーを有効にします。
さらに、AppFlow パラメーターを設定して、テンプレートの更新間隔を指定し、httpURL、HttpCookie、および HttpReferer 情報のエクスポートを有効にすることができます。各コレクターで、エクスポーターのアドレスとしてNetScaler ADC IPアドレスを指定する必要があります。
注
NetScaler ADCをコレクターのエクスポーターとして構成する方法については、特定のコレクターのドキュメントを参照してください。
構成ユーティリティは、ユーザーがポリシーとアクションを定義するのに役立つツールを提供します。NetScaler ADCアプライアンスが特定のフローのレコードを一連のコレクタにエクスポートする方法を正確に決定します（アクション）。コマンドラインインターフェイスは、コマンドラインを好む経験豊富なユーザー向けに、対応する CLI ベースのコマンドセットを提供します。
Related information

AppFlow の有効化

AppFlow機能を使用するには、まずAppFlow機能を有効にする必要があります。
注
AppFlowは、nCore NetScaler ADCアプライアンスでのみ有効にできます。

コマンドラインインターフェイスを使用してAppFlow機能を有効にする

コマンドプロンプトで、次のコマンドのいずれかを入力します：

enable ns feature AppFlow

構成ユーティリティを使用してAppFlow機能を有効にする

> に移動し、 をクリックして、 オプションを選択します。

コレクターを指定する

コレクターは、NetScalerアプライアンスによって生成されたAppFlowレコードを受信します。AppFlowレコードを送信するには、少なくとも1つのコレクターを指定する必要があります。デフォルトでは、コレクターはUDPポート4739でIPFIXメッセージをリスンします。コレクターを構成するときに、デフォルトのポートを変更できます。同様に、デフォルトでは、NSIPはAppFlowトラフィックのソースIPとして使用されます。コレクタを設定するときに、このデフォルトの送信元 IP を SNIP アドレスに変更できます。未使用のコレクターを削除することもできます。

コマンドラインインターフェイスを使用してコレクタを指定する

重要
NetScaler ADCリリース12.1ビルド55.13以降、使用するコレクターのタイプを指定できます。add appflow collectorコマンドに新しいパラメータ「Transport」が導入されました。デフォルトでは、コレクターはIPFIXメッセージをリッスンします。「Transport」パラメータを使用して、コレクタのタイプをlogstreamまたはipfixまたはリセットのいずれかに変更できます。構成の詳細については、例を参照してください。
コマンドプロンプトで次のコマンドを入力してコレクタを追加し、構成を確認します。

-  add appflow collector <name> -IPAddress <ipaddress> -port <port_number> -netprofile <netprofile_name> -Transport <Transport>

-  show appflow collector <name>

例


add appflow collector col1 -IPaddress 10.102.29.251 -port 8000 -netprofile n2 -Transport ipfix

コマンドラインインターフェイスを使用して複数のコレクターを指定する

コマンドプロンプトで次のコマンドを入力して、同じデータを追加して複数のコレクタに送信します。
add appflow collector <collector1> -IPAddress <IP>

add appflow collector <collector2> -IPAddress <IP>

add appflow action <action> -collectors <collector1> <collector2>

add appflow policy <policy> true <action>

bind lbvserver <lbvserver> -policy <policy> -priority <priority>

構成ユーティリティを使用して 1 つ以上のコレクタを指定します

> > に移動し、AppFlow コレクターを作成します。

AppFlowアクションを構成する

AppFlowアクションはセットコレクターであり、関連付けられたAppFlowポリシーが一致した場合のフローレコードの送信先です。

コマンドラインインターフェイスを使用してAppFlowアクションを構成する

コマンドプロンプトで、次のコマンドを入力してAppFlowアクションを構成し、構成を確認します。

add appflow action <name> --collectors <string> ... [-clientSideMeasurements (Enabled|Disabled) ] [-comment <string>]

show appflow action

例


add appflow action apfl-act-collector-1-and-3 -collectors collector-1 collecter-3

構成ユーティリティを使用してAppFlowアクションを構成する

> > に移動し、AppFlow アクションを作成します。

AppFlowポリシーを構成する

AppFlowアクションを構成した後、AppFlowポリシーを構成する必要があります。AppFlowポリシーは、1つ以上の式で構成される規則に基づいています。
注
AppFlowポリシーを作成および管理するために、構成ユーティリティは、コマンドラインインターフェイスでは利用できない支援を提供します。

コマンドラインインターフェイスを使用してAppFlowポリシーを構成する

コマンドプロンプトで次のコマンドを入力し、AppFlowポリシーを作成して構成を確認します：

add appflow policy <name> <rule> <action>

show appflow policy <name>

例


add appflow policy apfl-pol-tcp-dsprt client.TCP.DSTPORT.EQ(22) apfl-act-collector-1-and-3

構成ユーティリティを使用してAppFlowポリシーを構成する

> > に移動し、AppFlowポリシーを作成します。

ダイアログボックスを使用して式を追加します

  1. ダイアログボックスの最初のリストボックスで、式の最初の用語を選択します。
    • HTTP HTTP プロトコル。HTTP プロトコルに関連するリクエストのいくつかの側面を調べる場合は、このオプションを選択します。
    • SSL
      保護されたウェブサイト。リクエストの受信者に関連するリクエストのいくつかの側面を調べる場合は、このオプションを選択します。
    • CLIENT
      The computer that sent the request. Choose the option if you want to examine some aspect of the sender of the request. 選択すると、右端のリストボックスに、式の次の部分に適した用語がリストされます。
  2. 2 番目のリストボックスで、式の 2 番目の用語を選択します。選択肢は、前のステップで行った選択によって異なり、コンテキストに適切です。2 番目の選択を行った後、 ウィンドウの下のヘルプウィンドウ (空白) に、選択した用語の目的と使用法を説明するヘルプが表示されます。
  3. 式が終了するまで、前のリストボックスの右側に表示されるリストボックスから用語を選択するか、値の入力を求めるテキストボックスに文字列または数値を入力します。

AppFlowポリシーをバインドする

ポリシーを有効にするには、ポリシーをグローバルにバインドしてNetScaler ADCを通過するすべてのトラフィックに適用するか、特定の仮想サーバーにバインドして、その仮想サーバーに関連するトラフィックにのみポリシーを適用する必要があります。
ポリシーをバインドするときは、そのポリシーにプライオリティを割り当てます。プライオリティによって、定義したポリシーが評価される順序が決まります。優先度は、任意の正の整数に設定できます。
NetScaler ADCオペレーティングシステムでは、ポリシーの優先順位は逆の順序で機能します。数値が大きいほど優先度は低くなります。たとえば、優先順位が 10、100、1000 の 3 つのポリシーがある場合、優先度 10 が割り当てられたポリシーが最初に実行されます。その後、ポリシーに優先度100が割り当てられ、最後にポリシーに1000の順序が割り当てられました。
他のポリシーを任意の順序で追加する余地を十分に残しておき、希望する順序で評価するように設定できます。グローバルにバインドするときに、各ポリシー間に50または100の間隔で優先順位を設定することで実現できます。これにより、既存のポリシーの優先度を変更しなくても、いつでもポリシーを追加できます。

コマンドラインインターフェイスを使用してAppFlowポリシーをグローバルにバインドする

コマンドプロンプトで次のコマンドを入力して、AppFlowポリシーをグローバルにバインドし、構成を確認します。

bind appflow global <policyName> <priority> [<gotoPriorityExpression [-type <type>] [-invoke (<labelType> <labelName>)]

show appflow global

例


bind appflow global af_policy_lb1_10.102.71.190 1 NEXT -type REQ_OVERRIDE -invoke vserver google

コマンドラインインターフェイスを使用してAppFlowポリシーを特定の仮想サーバーにバインドする

コマンドプロンプトで次のコマンドを入力して、AppFlowポリシーを特定の仮想サーバーにバインドし、構成を確認します。

bind lb vserver <name> -policyname <policy_name> -priority <priority>

例


bind lb vserver google -policyname af_policy_google_10.102.19.179 -priority 251

構成ユーティリティを使用してAppFlowポリシーをグローバルにバインドする

> に移動し、 をクリックし、関連するバインドポイント (デフォルトグローバル) と接続タイプを選択して、AppFlowポリシーをバインドします。

構成ユーティリティを使用してAppFlowポリシーを特定の仮想サーバーにバインドする

> > に移動し、仮想サーバーを選択して をクリックし、AppFlowポリシーをバインドします。

仮想サーバーでAppFlowを有効にする

特定の仮想サーバーを経由するトラフィックのみを監視する場合は、その仮想サーバー専用にAppFlowを有効にします。AppFlowは、負荷分散、コンテンツスイッチング、キャッシュリダイレクト、SSL VPN、GSLB、および認証仮想サーバーに対して有効化できます。

コマンドラインインターフェイスを使用して仮想サーバーのAppFlowを有効にする

コマンドプロンプトで入力します：

set cs vserver <name> <protocol> <IPAddress> <port> -appflowLog ENABLED

例


set cs vserver Vserver-CS-1 HTTP 10.102.29.161 80 -appflowLog ENABLED

構成ユーティリティを使用して仮想サーバーのAppFlowを有効にする

> > に移動し、仮想サーバーを選択して オプションを有効にします。

サービスに対して AppFlow を有効にする

負荷分散仮想サーバーにバインドされるサービスに対してAppFlowを有効にできます。

コマンドラインインターフェイスを使用してサービスの AppFlow を有効にする

コマンドプロンプトで入力します：

set service <name> -appflowLog ENABLED

例


set service ser -appflowLog ENABLED

構成ユーティリティを使用してサービスのAppFlowを有効にする

> > に移動し、サービスを選択して オプションを有効にします。

AppFlow パラメーターを設定する

AppFlow パラメーターを設定して、コレクターへのデータのエクスポートをカスタマイズできます。

コマンドラインインターフェイスを使用して AppFlow パラメーターを設定する

重要
  • NetScaler ADCリリース12.1ビルド55.13から、SNIPの代わりにNSIPを使用してLogstreamレコードを送信できます。set appflow paramコマンドに新しいパラメータ「LogStreamOvernSip」が導入されました。デフォルトでは、「logstreamOverNSIP」パラメーターは「無効」になっているため、「有効」にする必要があります。構成の詳細については、例を参照してください。
  • NetScaler ADCリリース13.0ビルド58.xリリースから、AppFlow機能でWeb SaaSアプリケーションオプションを有効にできます。NetScaler Gateway サービスからWebアプリケーションまたはSaaSアプリケーションのデータ使用量を受け取ることができます。構成の詳細については、例を参照してください。
コマンドプロンプトで、次のコマンドを入力してAppFlowパラメーターを設定し、設定を確認します。

-  set appflow param [-templateRefresh <secs>] [-appnameRefresh <secs>] [-flowRecordInterval <secs>] [-udpPmtu <positive_integer>] [-httpUrl ( **ENABLED** | **DISABLED** )] [-httpCookie ( **ENABLED** | **DISABLED** )] [-httpReferer ( **ENABLED** | **DISABLED** )] [-httpMethod ( **ENABLED** | **DISABLED** )] [-httpHost ( **ENABLED** | **DISABLED** )] [-httpUserAgent ( **ENABLED** | **DISABLED** )] [-httpXForwardedFor ( **ENABLED** | **DISABLED** )][-clientTrafficOnly ( **YES** | **NO**)] [-webSaaSAppUsageReporting ( **ENABLED** | **DISABLED** )] [-logstreamOverNSIP ( **ENABLED** | **DISABLED** )]

-  show appflow Param

例


set appflow Param -templateRefresh 240 -udpPmtu 128 -httpUrl enabled -webSaaSAppUsageReporting ENABLED -logstreamOverNSIP ENABLED

構成ユーティリティを使用してAppFlowパラメーターを設定する

> に移動し、 をクリックして、関連するAppFlowパラメーターを指定します。

加入者 ID の難読化のサポート

NetScaler ADCリリース13.0ビルド35.xx以降、AppFlow構成は、レイヤー4またはレイヤー7のAppFlowレコードでMSISDNを難読化するための「subscriberIDObfuscation」アルゴリズムをサポートするように拡張されています。ただし、アルゴリズムをMD5またはSHA256として構成する前に、まずAppFlowパラメーターとして有効にする必要があります。このパラメーターはデフォルトでは無効になっています。

CLI を使用して加入者 ID の難読化アルゴリズムを設定する

コマンドプロンプトで入力します：

set appflow param [-subscriberIdObfuscation ( ENABLED | DISABLED )  [-subscriberIdObfuscationAlgo ( MD5 | SHA256 )]]

例


set appflow param –subscriberIdObfuscation ENABLED – subscriberIdObfuscationAlgo SHA256

GUI を使用して加入者 ID 難読化アルゴリズムを設定する

  1. > に移動します。
  2. AppFlowの詳細ペインで、 の をクリックします。
  3. ページで、次のパラメーターを設定します。
    • **加入者 ID の難読化。**L4/L7 AppFlow レコードで難読化 MSISDN のオプションを有効にします。
    • **購読者 ID 難読化アルゴ。**アルゴリズムタイプとして または を選択します。
  4. 「 **OK」をクリックして「**閉じる」をクリックします。

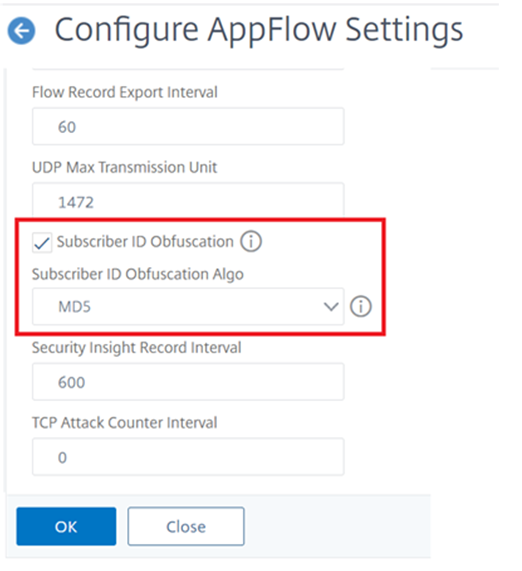

    加入者 ID の難読化

例:DataStream用にAppFlowを構成する

次の例は、コマンドラインインターフェイスを使用して DataStream の AppFlow を構成する手順を示しています。

enable feature appflow

add db user sa password freebsd

add lbvserver lb0 MSSQL 10.102.147.97 1433 -appflowLog ENABLED

add service sv0 10.103.24.132 MSSQL 1433 -appflowLog ENABLED

bind lbvserver lb0 sv0

add appflow collector col0 -IPAddress 10.102.147.90

add appflow action act0 -collectors col0

add appflow policy pol0 "mssql.req.query.text.contains("select")" act0

bind lbvserver lb0 -policyName pol0 -priority 10
NetScaler ADCアプライアンスがデータベース要求を受信すると、アプライアンスは構成されたポリシーに対して要求を評価します。一致が見つかると、その詳細がポリシーで構成されているAppFlowコレクタに送信されます。
