利用者に応じたサービスチェーン

最終公開日 : Sep 25, 2026
通信ネットワークを通過するデータトラフィックが大幅に増加しているため、サービスプロバイダーがすべてのトラフィックをすべての付加価値サービス(VAS)に誘導することはもはや現実的ではありません。サービスプロバイダーは、VAS の使用を最適化し、トラフィックをインテリジェントに誘導してユーザーエクスペリエンスを向上させる必要があります。たとえば、動画を含まないトラフィックには動画最適化は必要ありません。さらに、加入者が4Gネットワークに接続している場合、コンテンツは高解像度(HD)でストリーミングできるため、ビデオの最適化は必要ない場合があります。ただし、ビデオを最適化すると、3G ネットワークのユーザーのエクスペリエンスが向上します。同様に、キャッシュはより高速で優れたユーザーエクスペリエンスを提供し、サブスクライバープランによっては有効にできます。VASのもう一つの例は保護者による制限です。親が未成年の子供に携帯電話を提供する場合、子供がアクセスするウェブサイトを何らかの形で管理したいと思うでしょう。
上記とそれ以上のことを実現するには、サービスプロバイダーは加入者ごとに付加価値サービスを提供できなければなりません。つまり、サービスプロバイダーネットワーク内のエンティティは、加入者情報を抽出し、この情報に基づいてパケットをインテリジェントにステアリングできなければなりません。
サービスチェイニングは、加入者からのトラフィックがインターネットに到達する前に通過しなければならないサービスのセットを決定します。NetScalerは、すべてのトラフィックをすべてのサービスに送信する代わりに、サブスクライバーに対して定義されたポリシーに基づいて、サブスクライバーからのすべてのリクエストを特定のサービスセットにインテリジェントにルーティングします。

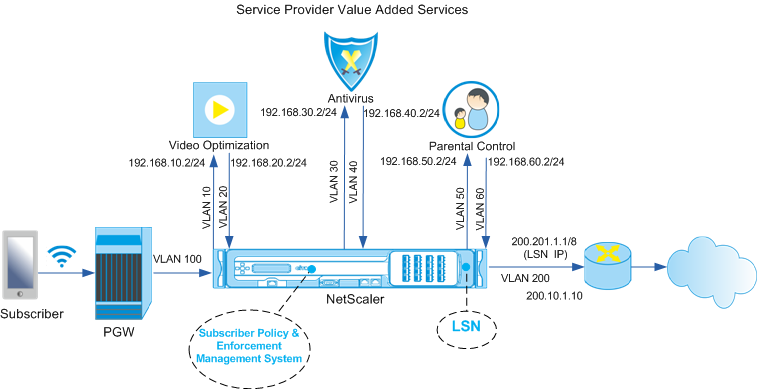

次の図は、サービスチェーンに関係するエンティティを示しています。表示されている値は、図の後の手順で設定されています。NetScalerアプライアンス上のコンテンツスイッチ仮想サーバーは、定義されたルールに応じて、付加価値サービスに要求を転送するか、スキップし、LSNを実行した後にパケットをインターネットに送信します。
ローカライズされた画像
Related information

CLI を使用して上記のデプロイメントのサービスチェーニングを設定するには

アプライアンスのサブネット IP (SNIP) アドレスを追加します。
例:
add ns ip 192.168.10.1 255.255.255.0 -type snip

add ns ip 192.168.20.1 255.255.255.0 -type snip

add ns ip 192.168.30.1 255.255.255.0 -type snip

add ns ip 192.168.40.1 255.255.255.0 -type snip

add ns ip 192.168.50.1 255.255.255.0 -type snip

add ns ip 192.168.60.1 255.255.255.0 -type snip

add ns ip 100.1.1.1 255.0.0.0 -type snip

add ns ip 200.201.1.1 255.0.0.0 -type snip
VLAN を追加します。VLAN は、アプライアンスがトラフィックの送信元を識別するのに役立ちます。VLAN をインターフェイスとサブネット IP アドレスにバインドします。VAS ごとに入力 VLAN と出力 VLAN を追加します。
例:
add vlan 10

add vlan 20

add vlan 30

add vlan 40

add vlan 50

add vlan 60

add vlan 100

add vlan 200

bind vlan 10 -ifnum 1/4 -tagged -IPAddress 192.168.10.1 255.255.255.0

bind vlan 20 -ifnum 1/4 -tagged -IPAddress 192.168.20.1 255.255.255.0

bind vlan 20 -ifnum 1/4 -tagged -IPAddress 192.168.30.1 255.255.255.0

bind vlan 20 -ifnum 1/4 -tagged -IPAddress 192.168.40.1 255.255.255.0

bind vlan 20 -ifnum 1/4 -tagged -IPAddress 192.168.50.1 255.255.255.0

bind vlan 20 -ifnum 1/4 -tagged -IPAddress 192.168.60.1 255.255.255.0

bind vlan 100 -ifnum 1/2 -tagged -IPAddress 100.1.1.1 255.0.0.0

bind vlan 200 -ifnum 1/3 -tagged -IPAddress 200.201.1.1 255.0.0.0
加入者トラフィックがアプライアンスに到着する VLAN を指定します。サブスクライバセッション内のサービスパス名を検索する場所をアプライアンスに指示するサービスパス AVP を指定します。プライマリ PCEF 機能については、インターフェイスタイプを RADIUS と GX と指定します。
例:
set ns param -servicePathIngressVLAN 100

set subscriber gxinterface -servicepathAVP 1001 1005 -servicepathVendorid 10415

set subscriber param -interfaceType RadiusAndGx
Diameter タイプのサービスと仮想サーバーを設定し、サービスを仮想サーバーにバインドします。次に、PCRF レルムとサブスクライバ Gx インターフェイスパラメータを指定します。PCEF の主な機能として、RADIUS リスナーサービスと RADIUS インターフェイスを設定します。
例:
add service sd1 10.102.232.200 DIAMETER 3868

add lb vserver vdiam DIAMETER 0.0.0.0 0 -persistenceType DIAMETER -persistAVPno 263

bind lb vserver vdiam sd1

set ns diameter -identity netscaler.sc1.net -realm pcrf1.net

set subscriber gxInterface -vServer vdiam -pcrfRealm pcrf1.net -holdOnSubscriberAbsence YES -idleTTL 1200 -negativeTTL 120

add service srad1 10.102.232.236 RADIUSListener 1813

set subscriber radiusInterface -listeningService srad1
VAS を入力 VLAN に関連付けるサービス機能を追加します。サービスパスを追加してチェーンを定義します。つまり、パケットの送信先の VAS と、その VAS に送信する順序を指定します。サービスパス名は通常 PCRF によって送信されます。ただし、次のいずれかに当てはまる場合は、デフォルトのサブスクライバプロファイル(*)のサービスパスが適用されます。
  • PCRF には加入者情報はありません。
  • 加入者情報にはこの AVP は含まれていません。
  • アプライアンスは PCRF にクエリを実行できません。たとえば、PCRF を表すサービスは DOWN です。
この名前を含むサービスパス AVP は、事前にグローバル設定の一部として設定しておく必要があります。サービス関数をサービスパスにバインドします。サービスインデックスは、VAS がチェーンに追加される順序を指定します。最も大きい数字 (255) はチェーンの始まりを示します。
例:
add ns servicefunction SF1 -ingressVLAN 20

add ns servicefunction SF2 -ingressVLAN 40

add ns servicefunction SF3 -ingressVLAN 60

add ns servicepath pol1

bind ns servicepath pol1 -servicefunction SF1 -index 255

bind ns servicepath pol1 -servicefunction SF2 -index 254

bind ns servicepath pol1 -servicefunction SF3 -index 253

add ns servicepath pol2

bind ns servicepath pol2 -servicefunction SF2 -index 255

add ns servicepath pol3

bind ns servicepath pol3 -servicefunction SF1 -index 255

add subscriber profile * -subscriberrules default_path
LSN 設定を追加します。つまり、NAT プールを定義し、アプライアンスが LSN を実行する必要があるクライアントを特定します。
例:
add lsn pool pool1

bind lsn pool pool1 200.201.1.1

add lsn client client1

bind lsn client client1 -network 100.0.0.0 -netmask 255.0.0.0

add lsn group group1 -clientname client1

bind lsn group group1 -poolname pool1
アプライアンスはデフォルトで LSN を実行します。LSNをオーバーライドするには、overridelSNパラメータを有効にしたネットプロファイルを作成し、このプロファイルを付加価値サービス(VAS)用に構成されたすべての負荷分散仮想サーバーにバインドする必要があります。
例:
add netprofile np1

set netprofile np1 -overrideLsn ENABLED

set lb vserver vs1 -netprofile np1
アプライアンスで VAS を設定します。これには、サービスと仮想サーバーを作成し、サービスを仮想サーバーにバインドすることが含まれます。
例:
add service vas1 192.168.10.2 ANY 80 -usip YES

add service vas2 192.168.30.2 ANY 80 -usip YES

add service vas3 192.168.50.2 ANY 80 -usip YES

add service sint 200.10.1.10 ANY 80 -usip YES

add lb vserver vs1 ANY -m MAC -l2Conn ON

add lb vserver vs2 ANY -m MAC -l2Conn ON

add lb vserver vs3 ANY -m MAC -l2Conn ON

add lb vserver vint ANY -m MAC -l2Conn ON

bind lb vserver vs1 vas1

bind lb vserver vs2 vas2

bind lb vserver vs3 vas3

bind lb vserver vint sint
コンテンツスイッチング (CS) 構成を追加します。これには、仮想サーバー、ポリシー、およびそれらに関連するアクションが含まれます。トラフィックは CS 仮想サーバに到着し、適切な負荷分散仮想サーバにリダイレクトされます。仮想サーバーとサービス機能を関連付ける式を定義します。
例:
add cs vserver cs1 ANY * 80 -l2Conn ON

add cs action csact1 -targetLBVserver vs1

add cs action csact2 -targetLBVserver vs2

add cs action csact3 -targetLBVserver vs3

add cs action csactint -targetLBVserver vint

add cs policy cspol1 -rule "SUBSCRIBER.SERVICEPATH.IS_NEXT("SF1") && SYS.VSERVER("vs1").STATE.EQ(UP)" -action csact1

add cs policy cspol2 -rule "SUBSCRIBER.SERVICEPATH.IS_NEXT("SF2") && SYS.VSERVER("vs2").STATE.EQ(UP)" -action csact2

add cs policy cspol3 -rule "SUBSCRIBER.SERVICEPATH.IS_NEXT("SF3") && SYS.VSERVER("vs3").STATE.EQ(UP)" -action csact3

bind cs vserver cs1 -policyName cspol1 -priority 110

bind cs vserver cs1 -policyName cspol2 -priority 120

bind cs vserver cs1 -policyName cspol3 -priority 130

bind cs vserver cs1 -lbvserver vint

GUI を使用してアプライアンスのサービスチェーニングを設定するには

  1. > > に移動し、サブネット IP アドレスを追加します。
  2. > > に移動し、VLAN を追加し、VLAN をインターフェイスおよびサブネット IP アドレスにバインドします。
  3. > > に移動し、入力 VLAN** を指定します。
  4. > > > に移動し、以下を指定します。
    • インターフェイスの種類: RADIUS と GXを指定します。
    • Diameter 仮想サーバ、PCRF レルム、およびサブスクライバ GX インターフェイスパラメータを設定します。
    • RADIUS インターフェイスパラメータを指定します。
  5. > > に移動し、サービス機能を追加して付加価値サービスを入力VLANに関連付けます。
  6. > > に移動します。 をクリックし、プールを追加します。 をクリックし、クライアントを追加します。「 グループ 」をクリックしてグループを追加し、クライアントを指定します。グループを編集し、プールをこのグループにバインドします。
  7. > > に移動し、ネットプロファイルを追加します。 を選択します。必要に応じて、 > > > に移動し、 が選択されていないことを確認します。
  8. > > に移動し、アプライアンス上の仮想サーバーと付加価値サービスを設定します。サービスとネットプロファイルを仮想サーバーにバインドします。
  9. > > に移動し、仮想サーバー、ポリシー、およびアクションを設定します。ターゲットの負荷分散仮想サーバーを指定します。
