親子トポロジを構成する

最終公開日 : Sep 25, 2026
親子トポロジでは、最上位にあるのが親サイトで、他の親サイトとピア関係にあります。各親サイトは複数の子サイトを持つことができ、各親サイトは子サイトや他の親サイトと健康情報を交換します。ただし、子サイトは親サイトとのみ通信します。

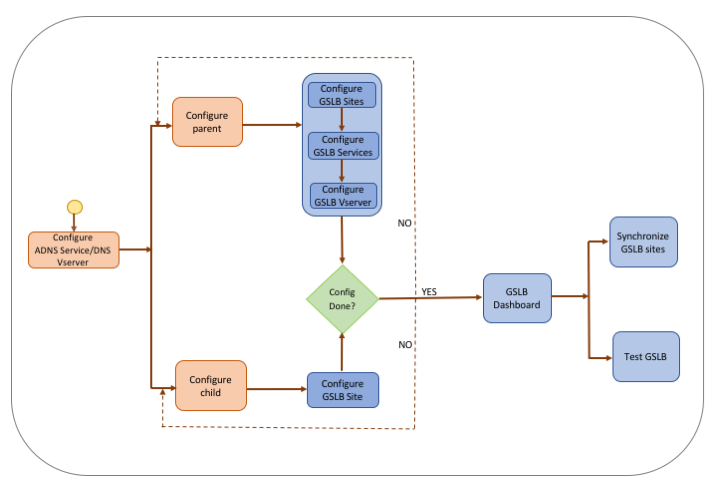

次の図は、GSLB 親子トポロジー構成に関連するワークフローを示しています。
ローカライズされた画像
親子トポロジー展開の設定を開始する前に、各サーバーファームまたはデータセンターの標準的な負荷分散設定を構成していることを確認してください。
また、デプロイメント内のGSLBサイト間でGSLB設定を同期するには、次のことを確認してください。
  • ローカルGLSBサイトは、GSLB構成のすべてのアプライアンスで設定されます。
  • 構成内のすべてのGSLBサイトで管理アクセスを有効にしました。
  • 自動同期と MEP 接続を受け入れるようにファイアウォールを設定しました。
  • サイトとして参加しているすべてのNetScalerアプライアンスは、同じNetScalerソフトウェアバージョンである必要があります（サイトはマスターとスレーブの関係にはありません）。
  • RPC ノードのパスワードは、GSLB 構成内のすべての GSLB サイトで同じです。

ウィザードを使用して親子展開を設定するには

「構成」タブで、次の操作を行います。
  1. > に移動し、 をクリックします。
  2. サイトの ADNS サーバーまたは DNS 仮想サーバーをまだ構成していない場合は、ここで設定できます。
    1. をクリックし、 をクリックします。
    2. サービス名とIPアドレスを入力し、サービスとデータを交換するプロトコル（ADNS/ADNS_TCP）を選択します。
  3. 「 親子トポロジー」を選択します。
  4. 「サイトタイプを選択」フィールドで、以下を選択します。
    • 親 — 親サイトを設定するときは 、関連する子サイトを設定し、GSLB設定で他の親サイトも設定する必要があります。
    • 子サイト — 子サイトを構成する場合、子サイトとその親サイトのみを構成する必要があります。

親サイトを設定するには

  1. 完全修飾ドメイン名を入力し、レコードを DNS プロキシにキャッシュする必要がある期間を指定します。
  2. GSLB サイトを設定します。各サイトはローカルGSLBサイトで構成する必要があり、各サイトの構成には他のすべてのサイトをリモートGSLBサイトとして含める必要があります。ローカルサイトは 1 つしか存在できません。その他のサイトはすべてリモートサイトです。指定されたサイトの IP アドレスがアプライアンスによって所有されている場合（たとえば、MIP アドレスや SNIP アドレス）、そのサイトはローカルサイトです。それ以外の場合は、リモートサイトになります。
  3. サイト名やサイトIPアドレスなど、サイトの詳細を入力します。
    1. サイトタイプを選択します。
    2. 必要に応じて RPC パスワードを変更し、必要に応じてセキュリティで保護します。
    3. モニターをGSLBサービスにバインドする場合は、モニターがサービスを監視する条件を選択します。これは、モニターがサービスにバインドされた後にのみ有効になります。考えられる条件は以下のとおりです。
      • Always。GSLB サービスを常に監視してください。
      • MEP が失敗します。MEP によるメトリクスの交換が失敗した場合にのみ、GSLB サービスを監視してください。
      • **MEP に障害が発生し、サービスが停止している。**MEP によるメトリックの交換は有効ですが、メトリック交換によって更新されるサービスのステータスは DOWN です。
  4. GSLB サービスを設定します。
    1. サービス名、サービスタイプ、ポート番号などのサービスの詳細を入力します。
    2. GSLB サービスが属する GSLB サイトを選択して、サービスをサイト (ローカルまたはリモート) に関連付けます。
    3. 必要に応じて、MEP に障害が発生した場合にサービスにバインドする必要があるモニターを選択します。サービスは既存のサーバーでも、新しいサーバーまたは仮想サーバーを作成することもできます。
      • 既存のサーバーを関連付けるには、サーバー名を選択します。サービス IP アドレスは自動入力されます。
      • 新しいサーバーを関連付けるには、サーバーのIP詳細、パブリックIPアドレス、パブリックポート番号を入力してサーバーを作成します。
      • 仮想サーバーを関連付けるには、既存の仮想サーバーを選択するか、 + をクリックして新しい仮想サーバーを追加します。この仮想サーバーは、この GSLB サービスが関連付けられる負荷分散仮想サーバーです。パブリック IP アドレスが NAT 環境で発生する可能性のあるサーバー IP と異なる場合は、パブリック IP アドレスとパブリックポート番号を入力します。
  5. GSLB 仮想サーバーを設定します。
    1. GSLB 仮想サーバー名の名前を入力し、DNS レコードタイプを選択します。
    2. 「 サービスの選択 」ボックスで「 **** 」をクリックし、GSLB仮想サーバーにバインドするGSLBサービスを選択します。
    3. ドメインバインディングボックスの**** をクリックすると、GSLB 仮想サーバーにバインドされているドメイン名が表示されます。
    4. 最もパフォーマンスの高い GSLB サービスを選択するには、GSLB メソッドを選択してください。GSLB 方式、バックアップ方式、および動的重みのデフォルト値は、デフォルトで自動的に入力されます。必要に応じて変更できます。
      • アルゴリズムベースの方法を選択する場合は 、プライマリメソッドとバックアップメソッドを選択し、ダイナミックウェイトオプションも指定してください。
      • スタティックプロキシミティ方式を選択する場合は 、バックアップ方式と動的ウェイト方式を選択します。また、 **** アイコンをクリックしてデータベースファイルの場所を指定するか、 ボックスの をクリックして新しい場所を追加します。
      • Dynamic Proximity (RTT) 方式を選択する場合は、バックアップ方法を選択し、サービスの重みと RTT 値を指定します。これに基づいて最もパフォーマンスの高いサービスを選択します。
  6. **設定が完了したら、 をクリックします。GSLB ダッシュボードが表示されます。
  7. GSLB 親サイト構成を変更した場合は、「GSLB の自動同期」をクリックして、GSLB 設定の他の親サイトに設定を同期します。親子トポロジでは、子サイトの同期はスキップされます。
    • 同期する前に、ローカルサイトの構成にリモートサイトに関する情報が含まれていることを確認してください。
    • リアルタイム同期が有効になっている場合は、「 GSLB の自動同期」をクリックする必要はありません。同期は自動的に行われます。リアルタイム同期を有効にするには、次の操作を行います。
      1. > > に移動し、 をクリックします。
      2. 「 自動構成同期 」チェックボックスを選択します。
  8. 「 Test GSLB Setup」をクリックして、ADNS サービスまたは DNS サーバーが GSLB セットアップで設定されたドメイン名の正しい IP アドレスで応答していることを確認します。

子サイトを設定するには

  1. GSLB サイトを設定します。
    1. サイト名やサイトIPアドレスなど、サイトの詳細を入力します。
    2. サイトタイプを選択します。
    3. 必要に応じて RPC パスワードを変更し、必要に応じてセキュリティで保護します。 4。 モニターがGSLBサービスにバインドされている場合は、モニターがサービスを監視する条件を選択します。考えられる条件は以下のとおりです。
      • Always。GSLB サービスを常に監視してください。
      • MEP が失敗します。MEP によるメトリクスの交換が失敗した場合にのみ、GSLB サービスを監視してください。
      • **MEP に障害が発生し、サービスが停止している。**MEP によるメトリックの交換は有効ですが、メトリック交換によって更新されるサービスのステータスは DOWN です。
  2. **設定が完了したら、 をクリックします。GSLB ダッシュボードが表示されます。
  3. 「 Test GSLB Setup」をクリックして、ADNS サービスまたは DNS サーバーが GSLB セットアップで設定されたドメイン名の正しい IP アドレスで応答していることを確認します。
