クラスター内のルーティング
クラスター内のルーティングは、スタンドアロンシステムでのルーティングとほとんど同じように機能します。注意すべき点がいくつかあります。
-
すべてのルーティング構成はクラスターIPアドレスから実行する必要があり、構成は他のクラスターノードに伝達されます。
-
ルートは、アップストリームルータがサポートする ECMP ルートの最大数に制限されます。
-
ノード固有のルーティング設定は、次のように owner-node 引数を使用して実行する必要があります。
router ospf
owner-node 0
ospf router-id 97.131.0.1
exit-owner-node
!
次のコマンドは、VTYSH のすべてのノードの統合クラスタ構成を表示します。
show cluster-config
次のコマンドは、各ノードのクラスターステータスを表示します。
show cluser node
Related information
L2 クラスタでの IPv4 ルーティング
次のセクションには、L2 クラスタで IPv4 OSPF と BGP ルーティングを設定するのに役立つ設定例が含まれています。
スポットSNIPアドレスの追加と動的ルーティングの有効化
次の設定では、OSPF と BGP ルーティングが有効になっています。また、スポッティング SNIP アドレスが追加され、これらの SNIP アドレスで動的ルーティングが有効になります。
en ns fea ospf bgp
add vlan 10
add ns ip 10.10.10.1 255.255.255.0 -dynamicrouting enabled -ownernode 1
add ns ip 10.10.10.2 255.255.255.0 -dynamicrouting enabled -ownernode 2
add ns ip 10.10.10.3 255.255.255.0 -dynamicrouting enabled -ownernode 3
bind vlan 10 -ipaddress 10.10.10.1 255.255.255.0
VTYSH IPv4 OSPF configuration
L2 クラスタで IPv4 OSPF を設定するには、次のことが必要です。
-
優先度をゼロに設定します。
-
ルータ ID をスポット設定として設定します。
注
L2 クラスタの OSPF 設定ガイドラインは OSPFv3 にも適用されます。
次の設定例では、IPv4 OSPF が設定されています。
interface vlan10
IP OSPF PRIORITY 0
!
router ospf
owner-node 1
ospf router-id 97.131.0.1
exit-owner-node
owner-node 2
ospf router-id 97.131.0.2
exit-owner-node
owner-node 3
ospf router-id 97.131.0.3
exit-owner-node
network 10.10.10.0/24 area 0
redistribute kernel
!
VTYSH IPv4 BGP configuration
次の VTYSH サンプル設定では、IPv4 BGP が設定されています。
router bgp 100
neighbor 10.10.10.10 remote-as 200
owner-node 1
neighbor 10.10.10.10 update-source 10.10.10.1
exit-owner-node
owner-node 2
neighbor 10.10.10.10 update-source 10.10.10.2
exit-owner-node
owner-node 3
neighbor 10.10.10.10 update-source 10.10.10.3
exit-owner-node
redistribute kernel
!
注
次の設定では owner-node 引数を指定したネイバーごとに update-source コマンドを使用して、適切なソース IP で接続します。
L2 クラスタでの IPv6 ルーティング
次のセクションには、L2 クラスタで IPv6 OSPF と BGP ルーティングを設定するのに役立つ設定例が含まれています。
IPv6 ルーティングを有効にする
L2 クラスタで IPv6 ルーティングを設定する前に、IPv6 機能を有効にする必要があります。
CLI を使用して IPv6 ルーティングを有効にするには、
コマンドプロンプトで入力します。
-
enable ns fea ipv6pt
スポット付きSNIP6アドレスの追加と動的ルーティングの有効化
次の設定では、OSPF と BGP ルーティングが有効になっています。また、スポット付き SNIP6 アドレスが追加され、これらの SNIP6 アドレスで動的ルーティングが有効になります。
add ns ip6 3ffa::1/64 -dynamicrouting enabled -ownernode 1
add ns ip6 3ffa::2/64 -dynamicrouting enabled -ownernode 2
add ns ip6 3ffa::3/64 -dynamicrouting enabled -ownernode 3
add vlan 10
bind vlan 10 -ipaddress 3ffa::1/64
VTYSH IPv6 BGP configuration
次の VTYSH サンプル設定では、IPv6 BGP が設定されています。
router bgp 100
neighbor 3ffa::10 remote-as 200
owner-node 1
neighbor 3ffa::10 update-source 3ffa::1
exit-owner-node
owner-node-2
neighbor 3ffa::10 update-source 3ffa::2
exit-owner-node
owner-node-3
neighbor 3ffa::10 update-source 3ffa::3
exit-owner-node
no neighbor 3ffa::10 activate
address-family ipv6
redistribute kernel
neighbor 3ffa::10 activate
exit-address-family
!
IPv6学習ルートのインストール
NetScalerクラスターは、NetScalerクラスタのルーティングテーブルにルートをインストールすると、さまざまなルーティングプロトコルによって学習されたルートを使用できます。
CLIを使用してIPv6で学習したルートを内部ルーティングテーブルにインストールするには：
コマンドプロンプトで入力します。
-
ns route-install ipv6 bgp -
ns route-install ipv6 ospf -
ns route-install default
注
-
IPv6 ネイバーで IPv4 ルートを交換する必要がある場合は、以前の設定から
no neighbor 3ffa::10 activeVTYSH コマンドを削除する必要があります。 -
所有者ノードごとに
update-sourceVTYSH コマンドを使用して、BGP IPv4 設定で指定されている BGP ピアに接続する際に適切な IPv6 ソース IP を指定する必要があります。
L3 クラスタでのルーティング
L3クラスターのルーティングは、NetScalerアプライアンスで次の構成が行われた場合にのみ機能します。
-
VLAN のダイナミックルーティングを有効にします。
set vlan <id> -dynamicrouting enabled -
すべてのクラスターノードに到達するには、VIP、CLIP、NetScaler IP（NSIP）をコマンドとともにルーティングプロトコルでアドバタイズする必要があります。
set vlan
L3 クラスタでの BGP の導入シナリオ
すべてのクラスタノードが AS 100 ネットワークにグループ化され、アップストリームルータが別の AS 200 にある例を考えてみましょう。

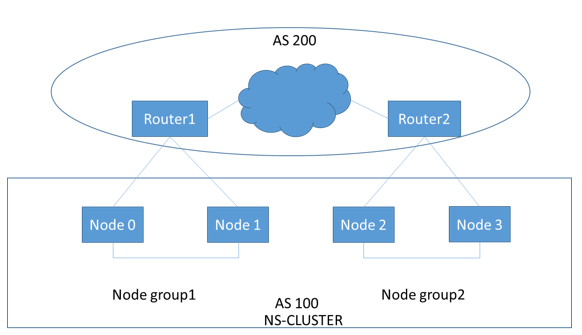

次の図は、クラスタセットアップでの AS 100 と AS 200 の導入を示しています。
この展開では、CLIP はアップストリームルータに CCO をアドバタイズします。AS ループが検出されると、一部のクラスターノードはアドバタイズされたトラフィックをドロップします。
この問題を解決するには、ネイバーごとに VTYSH BGP ルータモードで次のコマンドを設定します。
VTYSH コマンドプロンプトで、次のように入力します。
neighbor <peer_ip> allowas-in 1
ベストプラクティスとして、Citrix では次のいずれかを構成することをお勧めします。
-
デフォルトルート、NetScaler IP（NSIP）、クラスターノード上のNSIPサブネットなど、必要なネットワークのみを学習するようにルートマップを構成します。
-
クラスター内のCLIPやNetScaler IP（NSIP）など、必要なネットワークのみをアドバタイズするようにアップストリームルートを構成します。
