サージ保護のしきい値を設定する
Citrix ADCアプライアンスがサーバーへの接続を開くレートを設定するには、サージ保護のしきい値とスロットル値を構成する必要があります。
注
しきい値はグローバルに設定されますが、個々の負荷分散サーバーまたはサービスごとに適用されます。
次の図は、スロットルレートをリラックス、ノーマル、またはアグレッシブに設定した結果のサージ保護曲線を示しています。サーバ容量の構成に応じて、適切なサージ保護曲線を生成するための基本しきい値を設定できます。

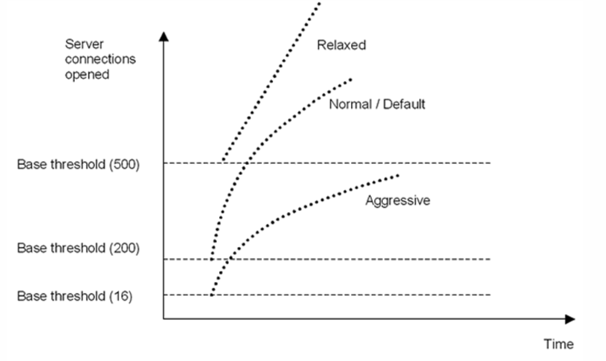

図1：サージ保護曲線
構成設定は、サージ保護の動作に次のように影響します。
-
スロットルレートを指定しない場合、前の図に示すように、スロットルレートは標準（デフォルト値）に設定され、基本しきい値は 200 に設定されます。
-
基本しきい値を指定せずにスロットルレート（アグレッシブ、ノーマル、リラックス）を指定した場合、カーブにはそのスロットルレートの基本しきい値のデフォルト値が反映されます。たとえば、スロットルレートをリラックスに設定すると、作成されるカーブのベースしきい値は500になります。
-
ベースしきい値のみを指定した場合、次の図に示すように、指定した値に応じて、サージ保護曲線全体が上下にシフトします。
-
ベースしきい値とスロットルレートの両方を指定した場合、結果として得られるサージ保護曲線は、設定されたスロットルレートに基づいており、ベースしきい値に設定された値に従って調整されます。
次の図では、スロットルレートがアグレッシブに設定されているが、ベースしきい値は設定されていない場合に、下のカーブ（アグレッシブ1）になります。上側の曲線（Aggressive 2）は、ベースしきい値が500に設定されているが、スロットルレートが設定されていない場合の結果になります。2 番目の上側の曲線 (アグレッシブ 2) は、ベースしきい値が 500 に設定され、スロットルレートがアグレッシブに設定されている場合にも生じます。

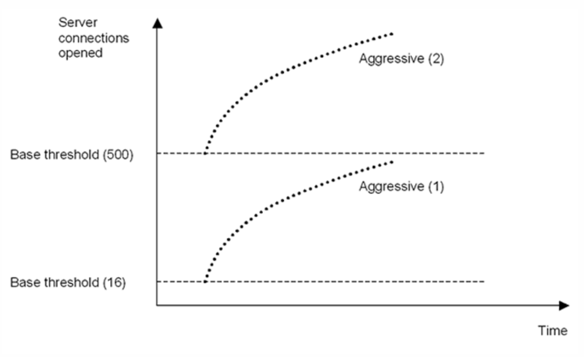

図2：デフォルトまたは設定された基本しきい値のアグレッシブレート
Related information
GUIを使用してサージ保護のしきい値を設定する
-
スロットルレートのデフォルトとは異なる基本しきい値を設定する場合は、 ダイアログボックスの テキストボックスに、サージ保護がトリガーされるまでに許可される同時サーバー接続の最大数を入力します。基本しきい値は、サージ保護が有効になる前に開くことができるサーバー接続の最大数です。この設定の最大値は 32,767 サーバー接続です。この値のデフォルト設定は、次の手順で選択するスロットルレートによって制御されます。注: ここで明示的な値を設定しない場合、デフォルト値が使用されます。
-
-
アグレッシブ: サーバーの接続処理能力とサージ処理能力が低く、接続を慎重に管理する必要がある場合に、このオプションを選択します。スロットルをアグレッシブに設定すると、基本しきい値はデフォルト値の16に設定されます。これは、サーバーへの同時接続が17以上ある場合は常にサージ保護がトリガーされることを意味します。
-
通常： Citrix ADCアプライアンスの背後または下流に外部ロードバランサがない場合は、このオプションを選択します。基本しきい値は200に設定されています。これは、サーバーへの同時接続数が201以上ある場合は常にサージ保護がトリガーされることを意味します。Normal はデフォルトのスロットルオプションです。
-
リラックス： Citrix ADCアプライアンスが多数のWebサーバー間で負荷分散を実行しているため、多数の同時接続を処理できる場合は、このオプションを選択します。基本しきい値は500に設定されています。これは、サーバーへの同時接続が501以上ある場合にのみサージ保護がトリガーされることを意味します。
-
-
［OK］ をクリックします。ステータスバーに、グローバル設定が構成されていることを示すメッセージが表示されます。
