DTLSプロトコルのサポート
メモ
-
DTLS 1.2 プロトコルは次のアプライアンスでサポートされています。
-
NetScaler MPX/SDX (N2 and N3 based) and VPX appliances. It is not supported on external HSMs.
-
NetScaler appliances containing Intel Coleto and Intel Lewisburg SSL chips.
-
Front-end of NetScaler VPX appliances.
-
Front-end of NetScaler appliances containing Intel Coleto SSL chips. For more information about the platforms containing Intel Coleto SSL chips, see Support for Intel Coleto SSL chip-based platforms.
-
Front-end of NetScaler MPX (N3 based) appliances except the MPX 14000 FIPS appliances.
-
-
DTLS タイプのサービスグループはサポートされません。
-
NetScaler Gateway のEnlightened Data Transport（EDT）サポートの詳細については、「 HDX啓発データトランスポートのサポート」を参照してください。
-
サポートされているプラットフォームとビルドについては、「 NetScaler MPXハードウェアとソフトウェアの互換性マトリックス」を参照してください。
SSL プロトコルと TLS プロトコルは、従来、ストリーミングトラフィックの保護に使用されてきました。これらのプロトコルはどちらも TCP をベースにしており、これは低速です。また、TLS は、損失または並べ替えられたパケットを処理できません。
UDP は、Lync、Skype、iTunes、YouTube、トレーニングビデオ、フラッシュなどのオーディオおよびビデオアプリケーションに適したプロトコルです。ただし、UDP は安全でも信頼性もありません。DTLSプロトコルは、UDPを介してデータを保護するように設計されており、メディアストリーミング、VOIP、通信用のオンラインゲームなどのアプリケーションに使用されます。DTLS では、各ハンドシェイクメッセージには、そのハンドシェイク内の特定のシーケンス番号が割り当てられます。ピアは、ハンドシェイクメッセージを受信すると、そのメッセージが次に予想されるメッセージであるかどうかを迅速に判断できます。そうであれば、ピアはメッセージを処理します。そうでない場合、メッセージは以前のすべてのメッセージを受信した後に処理のためにキューに入れられます。
DTLS 仮想サーバーと UDP タイプのサービスを作成します。デフォルトでは、DTLS プロファイル (nsdtls_default_profile) は仮想サーバーにバインドされます。オプションで、ユーザー定義の DTLS プロファイルを作成し、仮想サーバーにバインドできます。
注:RC4 暗号は DTLS 仮想サーバーではサポートされていません。
Related information
DTLS 構成
コマンドライン（CLI）または構成ユーティリティ（GUI）を使用して、ADC アプライアンスで DTLS を設定できます。
注： DTLS 1.2プロトコルはNetScaler VPXアプライアンスのフロントエンドでサポートされています。DTLS 1.2 仮想サーバーを設定するときは、DTLS12 を指定します。デフォルトは DTLS1 です。
コマンドプロンプトで入力します：
set ssl vserver DTLS [-dtls1 ( ENABLED | DISABLED )] [-dtls12 ( ENABLED | DISABLED )]
CLI を使用して DTLS 設定を作成する
コマンドプロンプトで入力します：
add lb vserver <vserver_name> DTLS <IPAddress> <port>
add service <service_name> <IPAddress> UDP 443
bind lb vserver <vserver_name> <udp_service_name>
次の手順はオプションです。
add dtlsProfile dtls-profile -maxretryTime <positive_integer>
set ssl vserver <vserver_name> -dtlsProfileName <dtls_profile_name>
GUI を使用して DTLS 設定を作成する
DTLS 仮想サーバでの SNI のサポート
SNI の詳細については、「 複数のサイトのセキュアなホスティングのための SNI 仮想サーバーを構成する」を参照してください。
CLI を使用して DTLS 仮想サーバで SNI を構成する
コマンドプロンプトで入力します：
set ssl vserver <vServerName> -SNIEnable ENABLED
bind ssl vserver <vServerName> -certkeyName <string> -SNICert
show ssl vserver <vServerName>
例：
set ssl vserver v1 -sniEnable ENABLED
bind ssl vserver v1 -certkeyName san2 -sniCert
bind ssl vserver v1 -certkeyName san13 –sniCert
bind ssl vserver v1 -certkeyName san17 –sniCertsh ssl vserver v1
Advanced SSL configuration for VServer v1:
DH: DISABLED
DH Private-Key Exponent Size Limit: DISABLED
Ephemeral RSA: ENABLED
Refresh Count: 0
Session Reuse: ENABLED
Timeout: 1800 seconds
Cipher Redirect: DISABLED
ClearText Port: 0
Client Auth: DISABLED
SSL Redirect: DISABLED
Non FIPS Ciphers: DISABLED
SNI: ENABLED
OCSP Stapling: DISABLED
HSTS: DISABLED
HSTS IncludeSubDomains: NO
HSTS Max-Age: 0
DTLSv1: ENABLED
Send Close-Notify: YES
Strict Sig-Digest Check: DISABLED
Zero RTT Early Data: DISABLED
DHE Key Exchange With PSK: NO
Tickets Per Authentication Context: 1
DTLS profile name: nsdtls_default_profile
ECC Curve: P_256, P_384, P_224, P_521
1) CertKey Name: ca
CA Certificate OCSPCheck: OptionalCA_Name Sent
2) CertKey Name: san2 Server Certificate for SNI
3) CertKey Name: san17 Server Certificate for SNI
4) CertKey Name: san13 Server Certificate for SNI
1) Cipher Name: DEFAULT
Description: Default cipher list with encryption strength >= 128bit
Done
GUI を使用した DTLS 仮想サーバでの SNI の設定
DTLS 仮想サーバーでサポートされていない機能
次のオプションは、DTLS 仮想サーバーでは有効にできません。
-
SSLv2
-
SSLv3
-
TLS 1.0
-
TLS
-
TLS 1.2
-
プッシュ暗号化トリガー
-
SSLv2Redirect
-
sslv2URL
DTLS 仮想サーバーによって使用されないパラメータ
DTLS 仮想サーバーは、設定されている場合でも、次の SSL パラメータを無視します。
-
暗号化トリガーパケット数
-
プッシュ暗号化トリガータイムアウト
-
SSL 量子サイズ
-
暗号化トリガータイムアウト
-
件名/発行者名の挿入形式
DTLS サービスでの再ネゴシエーションの設定
非セキュア再ネゴシエーションは、DTLS サービスでサポートされています。CLI または GUI を使用して、この設定を構成できます。
CLI を使用した DTLS サービスでの再ネゴシエーションの設定
コマンドプロンプトで入力します：
set ssl parameter -denysslreneg NONSECURE
例：
set ssl parameter -denysslreneg NONSECURE
sh ssl parameter
Advanced SSL Parameters
-----------------------
SSL quantum size : 8 KB
Max CRL memory size : 256 MB
Strict CA checks : NO
Encryption trigger timeout : 100 ms
Send Close-Notify : YES
Encryption trigger packet count : 45
Deny SSL Renegotiation : NONSECURE
Subject/Issuer Name Insertion Format : Unicode
OCSP cache size : 10 MB
Push flag : 0x0 (Auto)
Strict Host Header check for SNI enabled SSL sessions : NO
PUSH encryption trigger timeout : 1 ms
Crypto Device Disable Limit : 0
Global undef action for control policies : CLIENTAUTH
Global undef action for data policies : NOOP
Default profile : DISABLED
SSL Insert Space in Certificate Header : YES
Disable TLS 1.1/1.2 for SSL_BRIDGE secure monitors : NO
Disable TLS 1.1/1.2 for dynamic and VPN services : NO
Software Crypto acceleration CPU Threshold : 0
Hybrid FIPS Mode : DISABLED
Signature and Hash Algorithms supported by TLS1.2 : ALL
SSL Interception Error Learning and Caching : DISABLED
SSL Interception Maximum Error Cache Memory : 0 Bytes
Done
GUI を使用した DTLS サービスでの再ネゴシエーションの設定
DTLS サービスでサポートされていない機能
次のオプションは、DTLS サービスでは有効にできません。
-
SSLv2
-
SSLv3
-
TLS 1.0
-
TLS
-
TLS 1.2
-
プッシュ暗号化トリガー
-
SSLv2Redirect
-
sslv2URL
-
SNI
-
安全な再ネゴシエーション
DTLS サービスによって使用されないパラメータ
DTLS サービスは、設定されている場合でも、次の SSL パラメータを無視します。
-
暗号化トリガーパケット数
-
プッシュ暗号化トリガータイムアウト
-
SSL 量子サイズ
-
暗号化トリガータイムアウト
-
件名/発行者名の挿入形式
注：
DTLS サービスでセッションの再利用が現在サポートされていないため、SSL セッション再利用ハンドシェイクは DTLS サービスで失敗します。
回避策： DTLS サービスでセッションの再利用を手動で無効にします。CLIで、次のように入力します。
set ssl service <dtls-service-name> -sessReuse DISABLED
DTLSプロファイル
デフォルト設定の DTLS プロファイルは、自動的に DTLS 仮想サーバーにバインドされます。ただし、要件に合わせて特定の設定で DTLS プロファイルを作成できます。
DTLS 仮想サーバーまたは VPN DTLS 仮想サーバーで DTLS プロファイルを使用します。DTLS 仮想サーバでは SSL プロファイルを使用できません。
注:
MTU とパケットサイズの変更に基づいて、DTLS プロファイルの最大レコードサイズ設定を変更してください。たとえば、デフォルトの最大レコードサイズ 1459 バイトは、IPv4 アドレスヘッダーサイズに基づいて計算されます。IPv6 レコードでは、ヘッダーサイズが大きくなります。したがって、次の基準を満たすには、最大レコードサイズを小さくする必要があります。
max record size + UDP header(8bytes) + IP header size < MTU
例：
Default DTLS profile
1) Name: nsdtls_default_profile
PMTU Discovery: DISABLED
Max Record Size: 1459 bytes
Max Retry Time: 3 sec
Hello Verify Request: ENABLED
Terminate Session: DISABLED
Max Packet Count: 120 bytes
Custom DTLS profile
1) Name: ns_dtls_profile_ipv6_1
PMTU Discovery: DISABLED
Max Record Size: 1450 bytes
Max Retry Time: 3 sec
Hello Verify Request: ENABLED
Terminate Session: DISABLED
Max Packet Count: 120 bytes
CLI を使用した DTLS プロファイルの作成
メモ：
-
helloverifyrequestこのパラメーターはデフォルトで有効になっています。このパラメータを有効にすると、攻撃者またはボットがネットワークのスループットを圧倒するリスクを軽減し、アウトバウンド帯域幅の枯渇につながる可能性があります。つまり、DTLS DDoS 増幅攻撃を軽減するのに役立ちます。 -
maxHoldQlenパラメータが追加されます。このパラメーターは、DTLS レイヤーで処理するためにキューに入れられるデータグラムの数を定義します。UDP 多重化が高い UDP トラフィックを送信している場合、maxHoldQlenパラメータの値が大きいと、DTLS レイヤでメモリが蓄積する可能性があります。したがって、低い値を設定することをお勧めします。最小値は 32、最大値は 65535、デフォルト値は 32 です。
DTLS セッションで受信した不正な MAC レコードを無視するために、DTLSプロファイルに新しい
maxBadmacIgnorecountパラメータが導入されました。このパラメータを使用すると、パラメータに設定された値までの不良レコードは無視されます。アプライアンスは、制限に達した後にのみ、セッションを終了し、アラートを送信します。
このパラメーター設定は、
terminateSession パラメーターが有効になっている場合にのみ有効です。
add ssl dtlsProfile <name> -maxRetryTime <positive_integer> -helloVerifyRequest ( ENABLED | DISABLED ) -terminateSession (ENABLED | DISABLED ) -maxHoldQLen <positive_integer> -maxBadmacIgnorecount <positive_integer>
helloVerifyRequest
Send a Hello Verify request to validate the client.
Possible values: ENABLED, DISABLED
Default value: ENABLED
terminateSession
Terminate the session if the message authentication code (MAC)
of the client and server do not match.
Possible values: ENABLED, DISABLED
Default value: DISABLED
maxHoldQLen
Maximum number of datagrams that can be queued at DTLS layer for
processing
Default value: 32
Minimum value: 32
Maximum value: 65535
maxBadmacIgnorecount
Maximum number of bad MAC errors to ignore for a connection prior disconnect. Disabling parameter terminateSession
terminates session immediately when bad MAC is detected in the connection.
Default value: 100
Minimum value: 1
Maximum value: 65535
例：
> add ssl dtlsprofile dtls_profile -maxRetryTime 4 -helloVerifyRequest ENABLED -terminateSession ENABLED -maxHoldQLen 40 -maxBadmacIgnorecount 150
Done
> sh dtlsprofile dtls_profile
1) Name: dtls_profile
PMTU Discovery: DISABLED
Max Record Size: 1459 bytes
Max Retry Time: 4 sec
Hello Verify Request: ENABLED
Terminate Session: ENABLED
Max Packet Count: 120 bytes
Max HoldQ Size: 40 datagrams
Max bad-MAC Ignore Count: 150
Done
NetScalerから最後のパケットを再送信するようにDTLSタイムアウトを構成する
注:
この機能はビルド 17.x 以降で使用できます。
DTLS展開では、NetScalerから最後のパケットを再送信するように初期タイムアウト値を設定できます。1 秒から 3 秒まで選択でき、デフォルト値は 3 秒に設定されています。初期タイムアウト値を最大リトライ値より大きくすることはできません。
以前は 3 秒がハードコーディングされていましたが、RFC では 1 秒が推奨されていました。
set ssl dtlsProfile <name> -initialRetryTimeout <positive_integer> -maxRetryTime <positive_integer>
例：
> set dtlsProfile nsdtls_default_profile -initialRetryTimeout 2 -maxretryTime 3
Done
> set dtlsProfile nsdtls_default_profile -initialRetryTimeout 1 -maxretryTime 3
Done
> set dtlsProfile nsdtls_default_profile -initialRetryTimeout 2 -maxretryTime 1
ERROR: Invalid value [The initial timeout value for retransmission cannot be greater than max retry value]
>

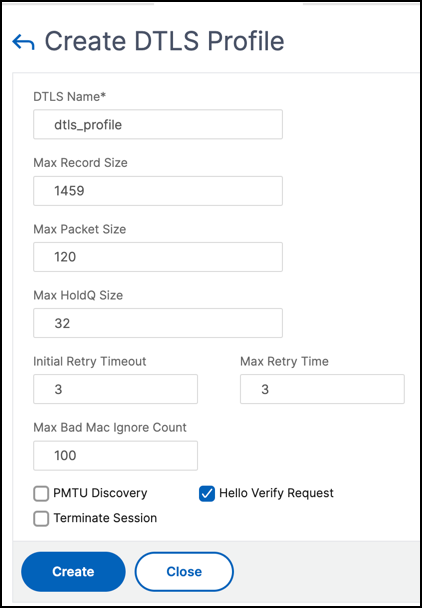

GUI を使用した DTLS プロファイルの作成
エンドツーエンド DTLS 設定の例
enable ns feature SSL LB
add server s1 198.51.100.2
en ns mode usnip
add service svc_dtls s1 DTLS 443
add lb vserver v1 DTLS 10.102.59.244 443
bind ssl vserver v1 -ciphername ALL
add ssl certkey servercert -cert servercert_aia_valid.pem -key serverkey_aia.pem
bind ssl vserver v1 -certkeyname servercert
bind lb vserver lb1 svc_dtls
sh lb vserver v1
v1 (10.102.59.244:4433) - DTLS Type: ADDRESS
State: UP
Last state change was at Fri Apr 27 07:00:27 2018
Time since last state change: 0 days, 00:00:04.810
Effective State: UP
Client Idle Timeout: 120 sec
Down state flush: ENABLED
Disable Primary Vserver On Down : DISABLED
Appflow logging: ENABLED
No. of Bound Services : 1 (Total) 0 (Active)
Configured Method: LEASTCONNECTION
Current Method: Round Robin, Reason: A new service is bound BackupMethod: ROUNDROBIN
Mode: IP
Persistence: NONE
L2Conn: OFF
Skip Persistency: None
Listen Policy: NONE
IcmpResponse: PASSIVE
RHIstate: PASSIVE
New Service Startup Request Rate: 0 PER_SECOND, Increment Interval: 0
Mac mode Retain Vlan: DISABLED
DBS_LB: DISABLED
Process Local: DISABLED
Traffic Domain: 0
TROFS Persistence honored: ENABLED
Retain Connections on Cluster: NO
1) svc_dtls (10.102.59.190: 4433) - DTLS State: UP Weight: 1
Done
sh ssl vserver v1
Advanced SSL configuration for VServer v1:
DH: DISABLED
DH Private-Key Exponent Size Limit: DISABLED Ephemeral RSA: ENABLED Refresh Count: 0
Session Reuse: ENABLED Timeout: 1800 seconds
Cipher Redirect: DISABLED
ClearText Port: 0
Client Auth: DISABLED
SSL Redirect: DISABLED
Non FIPS Ciphers: DISABLED
SNI: DISABLED
OCSP Stapling: DISABLED
HSTS: DISABLED
HSTS IncludeSubDomains: NO
HSTS Max-Age: 0
DTLSv1: ENABLED
Send Close-Notify: YES
Strict Sig-Digest Check: DISABLED
Zero RTT Early Data: DISABLED
DHE Key Exchange With PSK: NO
Tickets Per Authentication Context: 1
DTLS profile name: nsdtls_default_profile
ECC Curve: P_256, P_384, P_224, P_521
1) CertKey Name: servercert Server Certificate
1) Cipher Name: DEFAULT
Description: Default cipher list with encryption strength >= 128bit
2) Cipher Name: ALL
Description: All ciphers supported by NetScaler, excluding NULL ciphers
Done
sh service svc_dtls
svc_dtls (10.102.59.190:4433) - DTLS
State: UP
Last state change was at Fri Apr 27 07:00:26 2018
Time since last state change: 0 days, 00:00:22.790
Server Name: s1
Server ID : None Monitor Threshold : 0
Max Conn: 0 Max Req: 0 Max Bandwidth: 0 kbits
Use Source IP: NO
Client Keepalive(CKA): NO
Access Down Service: NO
TCP Buffering(TCPB): NO
HTTP Compression(CMP): NO
Idle timeout: Client: 120 sec Server: 120 sec
Client IP: DISABLED
Cacheable: NO
SC: OFF
SP: OFF
Down state flush: ENABLED
Monitor Connection Close : NONE
Appflow logging: ENABLED
Process Local: DISABLED
Traffic Domain: 0
1) Monitor Name: ping-default
State: UP Weight: 1 Passive: 0
Probes: 5 Failed [Total: 0 Current: 0]
Last response: Success - ICMP echo reply received.
Response Time: 2.77 millisec
Done
sh ssl service svc_dtls
Advanced SSL configuration for Back-end SSL Service svc_dtls:
DH: DISABLED
DH Private-Key Exponent Size Limit: DISABLED Ephemeral RSA: DISABLED
Session Reuse: ENABLED Timeout: 1800 seconds
Cipher Redirect: DISABLED
ClearText Port: 0
Server Auth: DISABLED
SSL Redirect: DISABLED
Non FIPS Ciphers: DISABLED
SNI: DISABLED
OCSP Stapling: DISABLED
DTLSv1: ENABLED
Send Close-Notify: YES
Strict Sig-Digest Check: DISABLED
Zero RTT Early Data: ???
DHE Key Exchange With PSK: ???
Tickets Per Authentication Context: ???
DTLS profile name: nsdtls_default_profile
ECC Curve: P_256, P_384, P_224, P_521
1) Cipher Name: DEFAULT_BACKEND
Description: Default cipher list for Backend SSL session
Done
> sh dtlsProfile nsdtls_default_profile
1) Name: nsdtls_default_profile
PMTU Discovery: DISABLED
Max Record Size: 1459 bytes
Max Retry Time: 3 sec
Hello Verify Request: DISABLED
Terminate Session: ENABLED
Max Packet Count: 120 bytes
Max HoldQ Size: 32 datagrams
Max bad-MAC Ignore Count: 10
Done
IPv6 アドレスの DTLS サポート
DTLS は IPv6 アドレスでもサポートされています。ただし、IPv6 アドレスで DTLS を使用するには、DTLS プロファイルで最大レコードサイズを調整する必要があります。
最大レコードサイズにデフォルト値を使用すると、初期 DTLS 接続が失敗することがあります。DTLS プロファイルを使用して最大レコードサイズを調整します。
DTLS暗号サポート
デフォルトでは、DTLS 仮想サーバーまたはサービスの作成時に DTLS 暗号グループがバインドされます。DEFAULT_DTLS には、フロントエンド DTLS エンティティがサポートする暗号が含まれています。このグループは、DTLS 仮想サーバーの作成時にデフォルトでバインドされます。DEFAULT_DTLS_BACKEND には、バックエンド DTLS エンティティでサポートされる暗号が含まれています。このグループは、デフォルトでは DTLS バックエンドサービスにバインドされています。DTLS_FIPSには、NetScaler FIPSプラットフォームでサポートされている暗号が含まれています。このグループは、デフォルトでは、FIPS プラットフォームで作成された DTLS 仮想サーバーまたはサービスにバインドされます。
NetScaler VPX、MPX/SDX（N2およびN3ベース）アプライアンスでのDTLS暗号サポート
テーブルの読み方:
ビルド番号が指定されていない限り、暗号スイートはリリースのすべてのビルドでサポートされます。
例：
-
11.1、12.1、13.0、13.1、14.1:11.1、12.1、13.0、13.1,14.1リリースのすべてのビルド。
-
-NA-: 該当なし。
NetScaler VPX、MPX/SDX（N2、N3、およびColetoベース）アプライアンスでのDTLS暗号サポート
| 暗号スイート名 | 16 進コード | Wireshark 暗号スイート名 | サポートされているビルド (フロントエンド) | サポートされているビルド (バックエンド) |
|---|---|---|---|---|
| TLS1-AES-256-CBC-SHA | 0x0035 | TLS_RSA_WITH_AES_256_CBC_SHA | 11.1, 12.1, 13.0, 13.1, 14.1 | 12.1, 13.0, 13.1, 14.1 |
| TLS1-AES-128-CBC-SHA | 0x002f | TLS_RSA_WITH_AES_128_CBC_SHA | 11.1, 12.1, 13.0, 13.1, 14.1 | 12.1, 13.0, 13.1, 14.1 |
| SSL3-DES-CBC-SHA | 0x0009 | TLS_RSA_WITH_DES_CBC_SHA | 11.1, 12.1, 13.0, 13.1, 14.1 | -なし- |
| SSL3-DES-CBC3-SHA | 0x000a | TLS_RSA_WITH_3DES_EDE_CBC_SHA | 11.1, 12.1, 13.0, 13.1, 14.1 | 12.1, 13.0, 13.1, 14.1 |
| SSL3-EDH-RSA-DES-CBC3-SHA | 0x0016 | TLS_DHE_RSA_WITH_3DES_EDE_CBC_S | 11.1, 12.1, 13.0, 13.1, 14.1 | -なし- |
| SSL3-EDH-RSA-DES-CBC-SHA | 0x0015 | TLS_DHE_RSA_WITH_DES_CBC_SHA | 11.1, 12.1, 13.0, 13.1, 14.1 | -なし- |
| TLS1-ECDHE-RSA-AES256-SHA | 0xc014 | TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA | 12.1, 13.0, 13.1, 14.1 | 12.1, 13.0, 13.1, 14.1 |
| TLS1-ECDHE-RSA-AES128-SHA | 0xc013 | TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA | 12.1, 13.0, 13.1, 14.1 | 12.1, 13.0, 13.1, 14.1 |
| TLS1-ECDHE-RSA-DES-CBC3-SHA | 0xc012 | TLS_ECDHE_RSA_WITH_3DES_EDE_CBC_SHA | 12.1, 13.0, 13.1, 14.1 | -なし- |
| TLS1-DHE-RSA-AES-128-CBC-SHA | 0x0033 | TLS_DHE_RSA_WITH_AES_128_CBC_SHA | 12.1, 13.0, 13.1, 14.1 | 12.1, 13.0, 13.1, 14.1 |
| TLS1-DHE-RSA-AES-256-CBC-SHA | 0x0039 | TLS_DHE_RSA_WITH_AES_256_CBC_SHA | 12.1, 13.0, 13.1, 14.1 | 12.1, 13.0, 13.1, 14.1 |
| TLS1-ECDHE-ECDSA-AES128-SHA | 0xc009 | TLS_ECDHE_ECDSA_WITH_AES_128_CBC_SHA | 13.1–21.x, 14.1 | 13.1–21.x, 14.1 |
| TLS1-ECDHE-ECDSA-AES256-SHA | 0xc00a | TLS_ECDHE_ECDSA_WITH_AES_256_CBC_SHA | 13.1–21.x, 14.1 | 13.1–21.x, 14.1 |
| TLS1-ECDHE-ECDSA-DES-CBC3-SHA | 0xc008 | TLS_ECDHE_ECDSA_WITH_3DES_CBC_SHA | 13.1–21.x, 14.1 | 13.1–21.x, 14.1 |
フロントエンドでサポートされているデフォルトの暗号の一覧を表示するには、コマンドプロンプトで次のように入力します。
show ssl cipher DEFAULT_DTLS
1) Cipher Name: TLS1-AES-256-CBC-SHA Priority : 1
Description: SSLv3 Kx=RSA Au=RSA Enc=AES(256) Mac=SHA1 HexCode=0x0035
2) Cipher Name: TLS1-AES-128-CBC-SHA Priority : 2
Description: SSLv3 Kx=RSA Au=RSA Enc=AES(128) Mac=SHA1 HexCode=0x002f
3) Cipher Name: TLS1-ECDHE-RSA-AES256-SHA Priority : 3
Description: SSLv3 Kx=ECC-DHE Au=RSA Enc=AES(256) Mac=SHA1 HexCode=0xc014
4) Cipher Name: TLS1-ECDHE-RSA-AES128-SHA Priority : 4
Description: SSLv3 Kx=ECC-DHE Au=RSA Enc=AES(128) Mac=SHA1 HexCode=0xc013
5) Cipher Name: TLS1-DHE-RSA-AES-256-CBC-SHA Priority : 5
Description: SSLv3 Kx=DH Au=RSA Enc=AES(256) Mac=SHA1 HexCode=0x0039
6) Cipher Name: TLS1-DHE-RSA-AES-128-CBC-SHA Priority : 6
Description: SSLv3 Kx=DH Au=RSA Enc=AES(128) Mac=SHA1 HexCode=0x0033
7) Cipher Name: TLS1-ECDHE-RSA-DES-CBC3-SHA Priority : 7
Description: SSLv3 Kx=ECC-DHE Au=RSA Enc=3DES(168) Mac=SHA1 HexCode=0xc012
8) Cipher Name: SSL3-DES-CBC3-SHA Priority : 8
Description: SSLv3 Kx=RSA Au=RSA Enc=3DES(168) Mac=SHA1 HexCode=0x000a
バックエンドでサポートされているデフォルトの暗号の一覧を表示するには、コマンドプロンプトで次のように入力します。
show ssl cipher DEFAULT_DTLS_BACKEND
1) Cipher Name: TLS1-AES-256-CBC-SHA Priority : 1
Description: SSLv3 Kx=RSA Au=RSA Enc=AES(256) Mac=SHA1 HexCode=0x0035
2) Cipher Name: TLS1-AES-128-CBC-SHA Priority : 2
Description: SSLv3 Kx=RSA Au=RSA Enc=AES(128) Mac=SHA1 HexCode=0x002f
3) Cipher Name: TLS1-ECDHE-RSA-AES256-SHA Priority : 3
Description: SSLv3 Kx=ECC-DHE Au=RSA Enc=AES(256) Mac=SHA1 HexCode=0xc014
4) Cipher Name: TLS1-ECDHE-RSA-AES128-SHA Priority : 4
Description: SSLv3 Kx=ECC-DHE Au=RSA Enc=AES(128) Mac=SHA1 HexCode=0xc013
5) Cipher Name: TLS1-DHE-RSA-AES-256-CBC-SHA Priority : 5
Description: SSLv3 Kx=DH Au=RSA Enc=AES(256) Mac=SHA1 HexCode=0x0039
6) Cipher Name: TLS1-DHE-RSA-AES-128-CBC-SHA Priority : 6
Description: SSLv3 Kx=DH Au=RSA Enc=AES(128) Mac=SHA1 HexCode=0x0033
7) Cipher Name: TLS1-ECDHE-RSA-DES-CBC3-SHA Priority : 7
Description: SSLv3 Kx=ECC-DHE Au=RSA Enc=3DES(168) Mac=SHA1 HexCode=0xc012
8) Cipher Name: SSL3-DES-CBC3-SHA Priority : 8
Description: SSLv3 Kx=RSA Au=RSA Enc=3DES(168) Mac=SHA1 HexCode=0x000a
NetScaler MPX 14000 FIPS プラットフォームでのDTLS 暗号サポート
注:次の条件が満たされる場合、FIPS プラットフォームでエンライトンドデータサポート（EDT）がサポートされます：
-
StoreFront に設定されているUDT MSS値は900です。
-
Windows クライアントのバージョンは 4.12 以降です。
-
DTLSが有効なVDAのバージョンは7.17以降です。
-
非DTLS VDAのバージョンは7.15 LTSR CU3以降である。
テーブルの読み方:
ビルド番号が指定されていない限り、暗号スイートはリリースのすべてのビルドでサポートされます。
例：
-
11.1、12.1、13.0、13.1、14.1:11.1、12.1、13.0、13.1,14.1リリースのすべてのビルド。
-
-NA-: 該当なし。
| 暗号スイート名 | 16 進コード | Wireshark 暗号スイート名 | サポートされているビルド (フロントエンド) | サポートされているビルド (バックエンド) |
|---|---|---|---|---|
| TLS1-AES-256-CBC-SHA | 0x0035 | TLS_RSA_WITH_AES_256_CBC_SHA | 11.1, 12.1–49.x, 13.0, 13.1, 14.1 | 12.1–49.x, 13.0, 13.1, 14.1 |
| TLS1-AES-128-CBC-SHA | 0x002f | TLS_RSA_WITH_AES_128_CBC_SHA | 11.1, 12.1–49.x, 13.0, 13.1, 14.1 | 12.1–49.x, 13.0, 13.1, 14.1 |
| SSL3-DES-CBC-SHA | 0x0009 | TLS_RSA_WITH_DES_CBC_SHA | 11.1, 12.1–49.x, 13.0, 13.1, 14.1 | -なし- |
| SSL3-DES-CBC3-SHA | 0x000a | TLS_RSA_WITH_3DES_EDE_CBC_SHA | 11.1, 12.1–49.x, 13.0, 13.1, 14.1 | 12.1–49.x, 13.0, 13.1, 14.1 |
| SSL3-EDH-RSA-DES-CBC3-SHA | 0x0016 | TLS_DHE_RSA_WITH_3DES_EDE_CBC_S | 11.1, 12.1–49.x, 13.0, 13.1, 14.1 | -なし- |
| SSL3-EDH-RSA-DES-CBC-SHA | 0x0015 | TLS_DHE_RSA_WITH_DES_CBC_SHA | 11.1, 12.1–49.x, 13.0, 13.1, 14.1 | -なし- |
| TLS1-ECDHE-RSA-AES256-SHA | 0xc014 | TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA | 12.1–49.x, 13.0, 13.1, 14.1 | 12.1–49.x, 13.0, 13.1, 14.1 |
| TLS1-ECDHE-RSA-AES128-SHA | 0xc013 | TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA | 12.1–49.x, 13.0, 13.1, 14.1 | 12.1–49.x, 13.0, 13.1, 14.1 |
| TLS1-ECDHE-RSA-DES-CBC3-SHA | 0xc012 | TLS_ECDHE_RSA_WITH_3DES_EDE_CBC_SHA | 12.1–49.x, 13.0, 13.1, 14.1 | -なし- |
| TLS1-DHE-RSA-AES-128-CBC-SHA | 0x0033 | TLS_DHE_RSA_WITH_AES_128_CBC_SHA | 12.1–49.x, 13.0, 13.1, 14.1 | 12.1–49.x, 13.0, 13.1, 14.1 |
| TLS1-DHE-RSA-AES-256-CBC-SHA | 0x0039 | TLS_DHE_RSA_WITH_AES_256_CBC_SHA | 12.1–49.x, 13.0, 13.1, 14.1 | 12.1–49.x, 13.0, 13.1, 14.1 |
| TLS1-ECDHE-ECDSA-AES128-SHA | 0xc009 | TLS_ECDHE_ECDSA_WITH_AES_128_CBC_SHA | 13.1–21.x, 14.1 | 13.1–21.x, 14.1 |
| TLS1-ECDHE-ECDSA-AES256-SHA | 0xc00a | TLS_ECDHE_ECDSA_WITH_AES_256_CBC_SHA | 13.1–21.x, 14.1 | 13.1–21.x, 14.1 |
| TLS1-ECDHE-ECDSA-DES-CBC3-SHA | 0xc008 | TLS_ECDHE_ECDSA_WITH_3DES_CBC_SHA | 13.1–21.x, 14.1 | 13.1–21.x, 14.1 |
NetScaler FIPSアプライアンスでサポートされているデフォルト暗号のリストを表示するには、コマンドプロンプトで次のように入力します：
show ssl cipher DTLS_FIPS
1) Cipher Name: TLS1-AES-256-CBC-SHA Priority : 1
Description: SSLv3 Kx=RSA Au=RSA Enc=AES(256) Mac=SHA1 HexCode=0x0035
2) Cipher Name: TLS1-AES-128-CBC-SHA Priority : 2
Description: SSLv3 Kx=RSA Au=RSA Enc=AES(128) Mac=SHA1 HexCode=0x002f
3) Cipher Name: TLS1-ECDHE-RSA-AES256-SHA Priority : 3
Description: SSLv3 Kx=ECC-DHE Au=RSA Enc=AES(256) Mac=SHA1 HexCode=0xc014
4) Cipher Name: TLS1-ECDHE-RSA-AES128-SHA Priority : 4
Description: SSLv3 Kx=ECC-DHE Au=RSA Enc=AES(128) Mac=SHA1 HexCode=0xc013
5) Cipher Name: TLS1-ECDHE-RSA-DES-CBC3-SHA Priority : 5
Description: SSLv3 Kx=ECC-DHE Au=RSA Enc=3DES(168) Mac=SHA1 HexCode=0xc012
6) Cipher Name: SSL3-DES-CBC3-SHA Priority : 6
Description: SSLv3 Kx=RSA Au=RSA Enc=3DES(168) Mac=SHA1 HexCode=0x000a
フロントエンドVPXアプライアンス、MPX/SDX（ColetoおよびN3ベース）アプライアンスでのDTLS 1.2暗号サポート
次の表は、DTLS 1.2 プロトコルでサポートされるその他の暗号の一覧です。
| 暗号スイート名 | 16 進コード | Wireshark 暗号スイート名 | サポートされているビルド (VPX フロントエンド) | サポートされているビルド (Coleto ベース) | ビルドサポート (N3 ベース) |
|---|---|---|---|---|---|
| TLS1.2-AES256-GCM-SHA384 | 0x009D | TLS_RSA_WITH_AES_256_GCM_SHA384 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-AES128-GCM-SHA256 | 0x009c | TLS_RSA_WITH_AES_128_GCM_SHA256 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-ECDHE-RSA-AES256-GCM-SHA384 | 0xc030 | TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-ECDHE-RSA-AES128-GCM-SHA256 | 0xc02f | TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-DHE-RSA-AES256-GCM-SHA384 | 0x009f | TLS_DHE_RSA_WITH_AES_256_GCM_SHA384 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-DHE-RSA-AES128-GCM-SHA256 | 0x009e | TLS_DHE_RSA_WITH_AES_128_GCM_SHA256 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-AES-256-SHA256 | 0x003d | TLS_RSA_WITH_AES_256_CBC_SHA256 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-AES-128-SHA256 | 0x003c | TLS_RSA_WITH_AES_128_CBC_SHA256 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-ECDHE-RSA-AES-256-SHA384 | 0xc028 | TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA384 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-ECDHE-RSA-AES-128-SHA256 | 0xc027 | TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA256 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-DHE-RSA-AES-256-SHA256 | 0x006b | TLS_DHE_RSA_WITH_AES_256_CBC_SHA256 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1.2-DHE-RSA-AES-128-SHA256 | 0x0067 | TLS_DHE_RSA_WITH_AES_128_CBC_SHA256 | 13.0–47.x, 13.1, 14.1 | 13.0–52.x, 13.1, 14.1 | 13.0–58.x, 13.1, 14.1 |
| TLS1-ECDHE-ECDSA-AES128-SHA | 0xc009 | TLS_ECDHE_ECDSA_WITH_AES_128_CBC_SHA | 13.1–21.x, 14.1 | 13.1-21.x, 14.1 | 13.1-21.x, 14.1 |
| TLS1.2-ECDHE-ECDSA-AES128-GCM-SHA256 | 0xc | TLS_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256 | 13.1–21.x, 14.1 | 13.1-21.x, 14.1 | 13.1-21.x, 14.1 |
| TLS1.2-ECDHE-ECDSA-AES256-GCM-SHA384 | 0xc | TLS_ECDHE_ECDSA_WITH_AES_256_GCM_SHA384 | 13.1–21.x, 14.1 | 13.1-21.x, 14.1 | 13.1-21.x, 14.1 |
| TLS1.2-ECDHE-ECDSA-AES128-SHA256 | 023 | TLS_ECDHE_ECDSA_WITH_AES_128_CBC_SHA256 | 13.1–21.x, 14.1 | 13.1-21.x, 14.1 | 13.1-21.x, 14.1 |
| TLS1.2-ECDHE-ECDSA-AES256-SHA384 | 024 | TLS_ECDHE_ECDSA_WITH_AES_256_CBC_SHA384 | 13.1–21.x, 14.1 | 13.1-21.x, 14.1 | 13.1-21.x, 14.1 |
