エンタープライズ環境
エンタープライズ設定では、Citrix ADCはパブリックインターネットと内部プライベートネットワークに接続するファイアウォールの間に配置され、下りトラフィックを処理します。Citrix ADCは、構成された負荷分散ポリシーに基づいて最適なファイアウォールを選択します。
次の図は、エンタープライズファイアウォールの負荷分散環境を示しています。

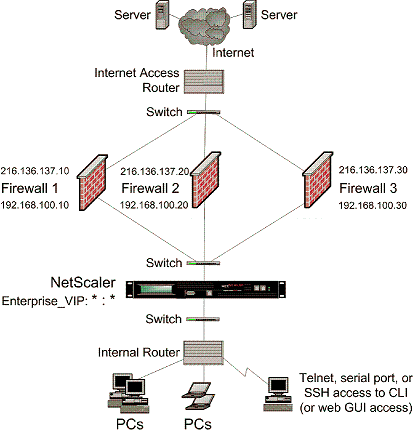

図1：ファイアウォール負荷分散 (エンタープライズ)
サービスタイプANYは、すべてのトラフィックを受け入れるようにCitrix ADCを構成します。
HTTP と TCP に関連する利点を活用するには、サービスと vserver を HTTP または TCP タイプで構成します。FTP が機能するには、FTP タイプでサービスを構成します。
Related information
エンタープライズ環境でのCitrix ADC 構成
エンタープライズ環境でCitrix ADCを構成するには、次のタスクを実行します。
サーバーからのトラフィック (下り)
-
負荷分散機能を有効にします。
-
ファイアウォールごとにワイルドカードサービスを構成します。
-
ワイルドカードサービスごとにモニターを設定します。
-
ワイルドカード仮想サーバーを構成して、ファイアウォールに送信されるトラフィックの負荷を分散します。
-
仮想サーバーを MAC 書き換えモードに設定します。
-
ファイアウォールサービスをワイルドカード仮想サーバーにバインドします。
プライベートネットワークサーバー間のトラフィック
-
仮想サーバーごとにサービスを構成します。
-
サービスごとにモニターを設定します。
-
HTTP 仮想サーバーを構成して、サーバーに送信されるトラフィックのバランスを取ります。
-
HTTP サービスを HTTP 仮想サーバーにバインドします。
-
設定を保存して検証します。
以下の構成例では、ファイアウォールサーバーの1つがネットワークトポロジ図に示されています（図1）。
負荷分散機能を有効にする
負荷分散機能が無効になっている場合は、サービスや仮想サーバーなどの負荷分散エンティティを構成できますが、機能を有効にするまで機能しません。
コマンドラインインターフェイスを使用して負荷分散を有効にするには
コマンドプロンプトで次のコマンドを入力して負荷分散を有効にし、構成を確認します。
-
ns機能LBを有効にする
-
show ns feature
例：
> enable ns feature LoadBalancing
Done
> show ns feature
Feature Acronym Status
------- ------- ------
1) Web Logging WL OFF
2) Surge Protection SP ON
3) Load Balancing LB ON
.
.
.
24) NetScaler Push push OFF
Done
構成ユーティリティを使用して負荷分散を有効にするには
ファイアウォールごとにワイルドカードサービスを構成する
コマンドラインインターフェイスを使用して各ファイアウォールにワイルドカードサービスを構成するには
コマンドプロンプトで入力します。
add service <name> <serverName> ANY *
例：
add service Service-HTTP-1 192.168.100.10 ANY *
構成ユーティリティを使用してファイアウォールごとにワイルドカードサービスを構成するには
ワイルドカードサービスごとにモニターを設定する
PING モニターは、デフォルトではサービスにバインドされています。個々のファイアウォールを介して信頼側のホストを監視するには、透過的なモニターを設定する必要があります。その後、透過モニターをサービスにバインドできます。デフォルトのPINGモニターは、Citrix ADCアプライアンスと上流デバイス間の接続のみを監視します。透過モニタは、アプライアンスからモニタで指定された宛先 IP アドレスを所有するデバイスまでのパスに存在するすべてのデバイスを監視します。透過モニタが設定されておらず、ファイアウォールのステータスが UP であるが、そのファイアウォールのネクストホップデバイスの 1 つがダウンしている場合、アプライアンスは負荷分散の実行中にファイアウォールを組み込み、パケットをファイアウォールに転送します。ただし、ネクストホップデバイスの 1 つがダウンしているため、パケットは最終的な宛先に配信されません。透過モニターをバインドすると、デバイス（ファイアウォールを含む）のいずれかがダウンしている場合、サービスはダウンとしてマークされ、アプライアンスがファイアウォール負荷分散を実行するときにファイアウォールは含まれません。
透過モニターをバインドすると、PING モニターがオーバーライドされます。透過モニタに加えて PING モニタを設定するには、透過モニタを作成してバインドした後、PING モニタをサービスにバインドする必要があります。
コマンドラインインターフェイスを使用して透過モニタを構成するには
コマンドプロンプトで、次のコマンドを入力して透過モニタを構成し、構成を確認します。
add lb monitor <monitorName> <type> [-destIP <ip_addr|ipv6_addr|*>] [-transparent (YES | NO )]
bind lb monitor <monitorName> <serviceName>
例：
add monitor monitor-HTTP-1 HTTP -destip 10.10.10.11 -destport 80 -transparent YES
bind monitor monitor-HTTP-1 fw-svc1
構成ユーティリティを使用して透過モニターを作成してバインドするには
ワイルドカード仮想サーバーを構成して、ファイアウォールに送信されるトラフィックの負荷を分散します
ファイアウォールを通過するトラフィックは、ファイアウォールの背後に配置されたさまざまなプロキシまたはサーバーを対象としています。これらのプロキシまたはサーバーは、異なる IP アドレスとポートを持つことができます。トラフィックがファイアウォールを透過的に通過するには、ファイアウォールを負荷分散する仮想サーバの IP アドレスとポートを* に設定して、任意の IP アドレスとポートのトラフィックを受け入れる必要があります。
コマンドラインインターフェイスを使用してファイアウォールに送信されるトラフィックの負荷を分散するようにワイルドカード仮想サーバーを構成するには
コマンドプロンプトで入力します。
add lb vserver <name> ANY * *
例：
add lb vserver Vserver-LB-1 ANY * *
構成ユーティリティを使用してファイアウォールに送信されるトラフィックの負荷を分散するようにワイルドカード仮想サーバーを構成するには
仮想サーバーをMAC書き換えモードで構成する
コマンドラインインターフェイスを使用して仮想サーバーを MAC 書き換えモードに設定するには
コマンドプロンプトで入力します。
set lb vserver <name>@ -m <RedirectionMode>
例：
set lb vserver Vserver-LB-1 -m MAC
構成ユーティリティを使用して仮想サーバーを MAC 書き換えモードで構成するには
ファイアウォールサービスをワイルドカード仮想サーバーにバインドする
コマンドラインインターフェイスを使用してファイアウォールサービスをワイルドカード仮想サーバーにバインドするには
コマンドプロンプトで入力します。
bind lb vserver <name> <serviceName>
例：
bind lb vserver Vserver-LB-1 Service-HTTP-1
構成ユーティリティを使用してファイアウォールサービスをワイルドカード仮想サーバーにバインドするには
仮想サーバーごとにサービスを構成する
コマンドラインインターフェイスを使用して各仮想サーバーのサービスを構成するには
コマンドプロンプトで入力します。
add service <name> <serverName> HTTP <port>
例：
add service Service-HTTP-1 192.168.100.10 HTTP 80
構成ユーティリティを使用して各仮想サーバーのサービスを構成するには
サービスごとにモニターを設定する
コマンドラインインターフェイスを使用してモニターをサービスにバインドするには
コマンドプロンプトで入力します。
bind lb monitor <monitorName> <ServiceName>
例：
bind mon monitor-HTTP-1 Service-HTTP-1
構成ユーティリティを使用してモニターをサービスにバインドするには
-
［Traffic Management］ > ［Load Balancing］ > ［Services］ の順に移動します。
-
サービスを開き、モニターを追加します。
サーバーに送信されるトラフィックのバランスをとるように HTTP 仮想サーバーを構成する
コマンドラインインターフェイスを使用してサーバーに送信されるトラフィックのバランスをとるように HTTP 仮想サーバーを構成するには
コマンドプロンプトで入力します。
add lb vserver <name> HTTP <ip> <port>
例：
add lb vserver Vserver-LB-1 HTTP 10.102.29.60 80
構成ユーティリティを使用してサーバーに送信されるトラフィックのバランスをとるように HTTP 仮想サーバーを構成するには
-
［Traffic Management］>［Load Balancing］>［Virtual Servers］の順に選択します。
-
詳細ペインで、［Add］ をクリックします。
-
-
名前—名前
-
IPアドレス- IPアドレス注：仮想サーバがIPv6を使用している場合は、 IPv6チェックボックスを選択し、IPv6形式でアドレスを入力します（たとえば、 1000:0000:0000:0000:0000:0005:0600:700 a: 888b）。
-
ポート-ポート
-
HTTP サービスを HTTP 仮想サーバーにバインドする
コマンドラインインターフェイスを使用して HTTP サービスをワイルドカード仮想サーバーにバインドするには
コマンドプロンプトで入力します。
bind lb vserver <name> <serviceName>
例：
bind lb vserver Vserver-LB-1 Service-HTTP-1
構成ユーティリティを使用して HTTP サービスをワイルドカード仮想サーバーにバインドするには
設定を保存して検証する
構成タスクが完了したら、必ず構成を保存してください。また、設定が正しいことを確認する必要があります。
コマンドラインインターフェイスを使用して構成を保存して確認するには
コマンドプロンプトで、次のコマンドを入力して透過モニタを構成し、構成を確認します。
-
save ns config
-
show vserver
例：
save config
show lb vserver FWLBVIP2
FWLBVIP2 (\*:\*) - ANY Type: ADDRESS
State: UP
Last state change was at Mon Jun 14 07:22:54 2010
Time since last state change: 0 days, 00:00:32.760
Effective State: UP
Client Idle Timeout: 120 sec
Down state flush: ENABLED
Disable Primary Vserver On Down : DISABLED
No. of Bound Services : 2 (Total) 2 (Active)
Configured Method: LEASTCONNECTION
Current Method: Round Robin, Reason: A new service is bound
Mode: MAC
Persistence: NONE
Connection Failover: DISABLED
1) fw-int-svc1 (192.168.100.10: \*) - ANY State: UP Weight: 1
Done
show service fw-int-svc1
fw-int-svc1 (192.168.100.10:\*) - ANY
State: UP
Last state change was at Thu Jul 8 14:44:51 2010
Time since last state change: 0 days, 00:01:50.240
Server Name: 192.168.100.10
Server ID : 0 Monitor Threshold : 0
Max Conn: 0 Max Req: 0 Max Bandwidth: 0 kbits
Use Source IP: NO
Client Keepalive(CKA): NO
Access Down Service: NO
TCP Buffering(TCPB): NO
HTTP Compression(CMP): NO
Idle timeout: Client: 120 sec Server: 120 sec
Client IP: DISABLED
Cacheable: NO
SC: OFF
SP: OFF
Down state flush: ENABLED
1) Monitor Name: monitor-HTTP-1
State: UP Weight: 1
Probes: 9 Failed [Total: 0 Current: 0]
Last response: Success - HTTP response code 200 received
Response Time: 100.0 millisec
2) Monitor Name: ping
State: UP Weight: 1
Probes: 3 Failed [Total: 0 Current: 0]
Last response: Success - ICMP echo reply received.
Response Time: 1.275 millisec
Done
構成ユーティリティを使用して構成を保存して検証するには
エンタープライズ環境におけるファイアウォール負荷分散設定の監視
構成が起動して実行されたら、各サービスと仮想サーバーの統計情報を表示して、考えられる問題がないかどうかを確認する必要があります。
仮想サーバーの統計情報を表示する
仮想サーバーのパフォーマンスを評価したり、問題をトラブルシューティングしたりするために、Citrix ADCアプライアンスに構成されている仮想サーバーの詳細を表示できます。すべての仮想サーバーの統計情報の概要を表示することも、仮想サーバーの名前を指定して、その仮想サーバーの統計情報のみを表示することもできます。次の詳細を表示できます。
-
名前
-
IPアドレス
-
ポート
-
Protocol
-
仮想サーバーの状態
-
受け取ったリクエストの割合
-
ヒット率
コマンドラインインターフェイスを使用して仮想サーバーの統計情報を表示するには
Citrix ADCアプライアンスで現在構成されているすべての仮想サーバー、または単一の仮想サーバーの統計情報の概要を表示するには、コマンドプロンプトで次のように入力します。
stat lb vserver [-detail] [<name>]
例：
>stat lb vserver -detail
Virtual Server(s) Summary
vsvrIP port Protocol State Req/s Hits/s
One * 80 HTTP UP 5/s 0/s
Two * 0 TCP DOWN 0/s 0/s
Three * 2598 TCP DOWN 0/s 0/s
dnsVirtualNS 10.102.29.90 53 DNS DOWN 0/s 0/s
BRVSERV 10.10.1.1 80 HTTP DOWN 0/s 0/s
LBVIP 10.102.29.66 80 HTTP UP 0/s 0/s
Done
構成ユーティリティを使用して仮想サーバーの統計情報を表示するには
サービスの統計情報の表示
更新された:2013年8月28日
サービス統計を使用して、要求、応答、要求バイト、応答バイト、現在のクライアント接続、サージキュー内の要求、現在のサーバ接続などのレートを表示できます。
コマンドラインインターフェイスを使用してサービスの統計を表示するには
コマンドプロンプトで入力します。
stat service <name>
例：
stat service Service-HTTP-1
