クラスターリンクアグリゲーションの使用
クラスターリンクアグリゲーションは、クラスターノードのインターフェースのグループです。これはNetScalerリンクアグリゲーションの拡張機能です。唯一の違いは、リンクアグリゲーションでは、同じデバイスからのインターフェイスが必要ですが、クラスタリンクアグリゲーションでは、インターフェイスはクラスタの異なるノードからのものであることです。リンクアグリゲーションの詳細については、「 リンク集約の設定」を参照してください。
重要
-
クラスタリンクアグリゲーションは、クラスタオブハードウェア（MPX）アプライアンスでサポートされています。
-
クラスタリンクアグリゲーションは、ESXおよびKVMハイパーバイザーに導入された仮想（VPX）アプライアンスのクラスタでサポートされますが、次の制限があります。
-
専用のインターフェースを使用する必要があります。つまり、インターフェースを他の仮想マシンと共有してはいけないということです。
-
ノードが非アクティブになると、対応するクラスタ LA インターフェイスがパワーダウンとしてマークされるため、データトラフィックは非アクティブノードに送信されません。
-
ノードが ACTIVE になると、対応するクラスタ LA インターフェイスが電源オンとマークされます。
-
クラスタリンクアグリゲーションのメンバーインターフェイスを手動で無効にするか、クラスタリンクアグリゲーション自体を手動で無効にした場合、インターフェイスのパワーダウン機能は LACP タイムアウトメカニズムによってのみ実現されます。
-
ジャンボ MTU は LACP クラスタリンクアグリゲーションではサポートされていません。
注： クラスターリンクアグリゲーションは、XenServer、AWS、およびHyper-VにデプロイされているVPXアプライアンスではサポートされていません。
-
12.0リリース以降、NetScaler SDXアプライアンスではクラスターリンクアグリゲーションがサポートされます。
-
クラスタ LA にバインドできるインターフェースの数は 16 (各ノードから) です。クラスタ LA のインターフェイスの最大数は (16 * n) です。ここで n はクラスタ内のノード数です。クラスタ LA のインターフェイスの総数は、アップストリームスイッチ上の各ポートチャネルのインターフェイス数によって異なります。
-
NetScalerアプライアンスがIntel Fortvilleインターフェイスを使用している場合、クラスターノードをパッシブモードに切り替えると、CLAGが数秒停止する可能性があります。この問題が発生するのは、CLAG が正常に機能するために LACP が有効になっていて、停止時間は NIC LACP タイマーによって異なるためです。
たとえば、3 つのノードすべてがアップストリームスイッチに接続されている 3 ノードクラスタを考えてみましょう。クラスタ LA チャネル（CLA/1）は、インターフェイス 0/1/2、1/1/2、および 2/1/2 をバインドすることによって形成されます。

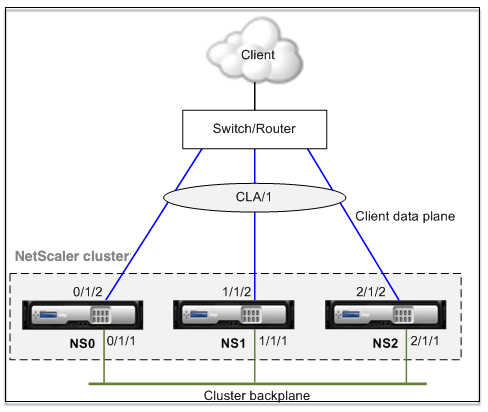

図1：クラスタリンクアグリゲーショントポロジー
クラスタ LA チャネルには次の属性があります。
-
各チャネルには、クラスタノードによって合意された一意の MAC が割り当てられます。
-
このチャネルは、ローカルノードとリモートノードの両方のインターフェースをバインドできます。
-
1 つのクラスタでは、最大 4 つのクラスタ LA チャネルがサポートされます。
-
バックプレーンインターフェイスをクラスタ LA チャネルに含めることはできません。
-
インターフェイスがクラスタ LA チャネルにバインドされている場合、チャネルパラメータはネットワークインターフェイスパラメータよりも優先されます。ネットワークインターフェースは 1 つのチャネルにのみバインドできます。
-
クラスタノードへの管理アクセスは、クラスタ LA チャネル（たとえば、CLA/1）またはそのメンバーインターフェイス上で設定しないでください。これは、ノードが非アクティブになると、対応するクラスタ LA インターフェイスがパワーダウンとマークされ、管理アクセスができなくなるためです。

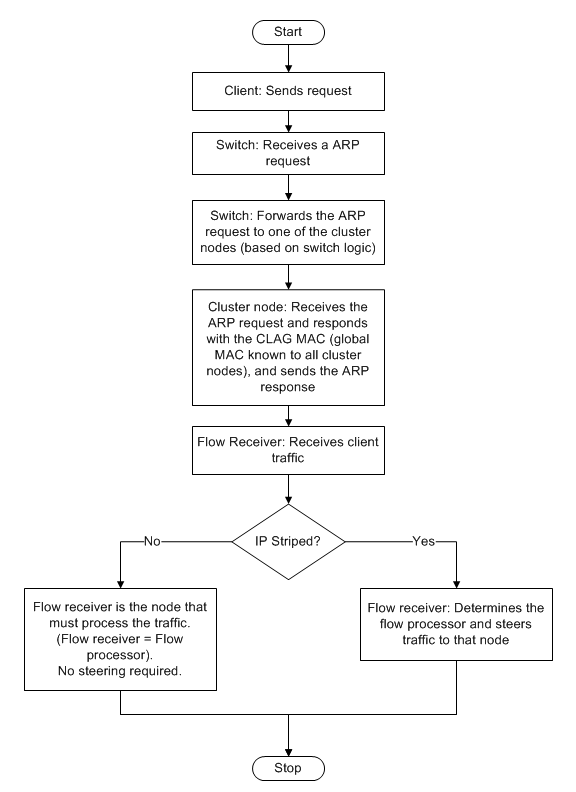

図2：クラスタ LA を使用したトラフィック分散フロー
Related information
NetScaler MPXでのクラスターLAのバックアップとリストアのサポート
NetScaler MPX上のLAのクラスターセットアップをバックアップおよび復元できます。クラスタ LA MAC アドレスは、クラスタノードの物理インターフェイス MAC アドレスとは独立しており、バックアップとリストアの処理後に変更される可能性があります。クラスタLAは、クラスタ復元プロセスが完了した後、トラフィックを処理できます。バックアップと復元の詳細については、「 クラスタ設定のバックアップと復元」を参照してください。
