リンクセットの構成

最終公開日 : Sep 25, 2026
リンクセットは、同じブロードキャストドメインに属するクラスターノードのインターフェイスのグループです。リンクセットでは、各ノードには、他のノードのどのインターフェイスが同じブロードキャストドメインに接続されているかに関する情報があります。
注
次のシナリオでは、リンクセットは必須の設定です。
  • MAC ベースフォワーディング（MBF）が必要な配置の場合。
  • 仮想サーバで有効になっている「-m MAC」モードと MBF モードがグローバルに有効になっている。
  • インターフェイスに関係する ACL および L2 ポリシーの管理性を向上させるため。インターフェイスのリンクセットを定義し、リンクセットに基づいて ACL および L2 ポリシーを追加します。
クラスター設定では、次の機能は内部でMBFを使用します。
  • 転送セッション
  • L2Conn
  • MACモード仮想サーバー
  • 透明モニター
  • LLB
リンクセットは、クラスター IP アドレスを使用してのみ構成する必要があります。
3ノードクラスターの例を考えてみましょう。次の図では、インターフェイス 0/1/2, 1/1/2, そして 2/1/2 同じブロードキャストドメインにあるため、リンクセットとして構成できます (LS/1).

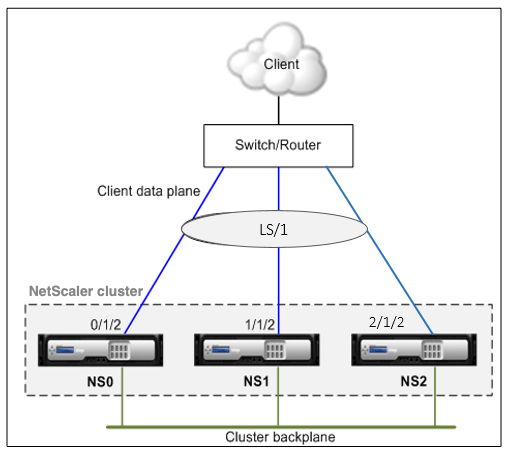

図1：リンクセットトポロジ
リンクセットトポロジ

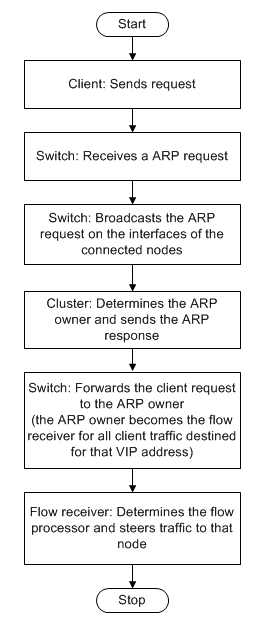

図2：リンクセットを使用したトラフィック分散フロー
リンクセットのフローチャート
Related information

CLIを使用してリンクセットを構成するには

  1. クラスタ IP アドレスにログオンします。
  2. リンクセットを作成します。
    add linkset <id>
    例
    add linkset LS/1
  3. 必要なインターフェースをリンクセットにバインドします。インターフェイスがクラスタバックプレーンに使用されていないことを確認します。
    bind linkset <id> -ifnum <interface_name> ...
    例
    bind linkset LS/1 -ifnum 0/1/2 1/1/2 2/1/2
  4. リンクセットの設定を確認します。
    show linkset <id>
    例
    show linkset LS/1
    注
    bind vlan コマンドを使用して、リンクセットをVLANにバインドできます。リンクセットのインターフェイスは、自動的に VLAN にバインドされます。

GUIを使用してリンクセットを構成するには

  1. クラスタ IP アドレスにログオンします。
  2. \[システム\] > \[ネットワーク\] > \[リンクセット\] に移動します。
  3. 詳細ペインで、［Add］ をクリックします。
  4. \[リンクセットを作成\] ダイアログボックスで、次の操作を行います。
    • Link set パラメータを設定して、リンク セットの名前を指定します。
    • リンクセットに追加する インターフェイスを 指定し、\[Add\] をクリックします。リンクセットに追加するインターフェイスごとに、この手順を繰り返します。
  5. ［Create］ をクリックしてから、［Close］ をクリックします。
