プレフィックスベースのIPv6-IPv4変換の構成

プレフィックスベースの変換は、NetScalerアプライアンスで構成されたIPv6プレフィックスを使用して、プライベートIPv6サーバーから送信されたパケットをIPv4パケットに変換するプロセスです。このプレフィックスの長さは 96 ビット (128-32=96) です。IPv6サーバーは、IPv6パケットの宛先IPアドレスフィールドの最後の32ビットにIPv4サーバーまたはホストの宛先IPアドレスを埋め込みます。宛先 IP アドレスフィールドの最初の 96 ビットは IPv6 NAT プレフィックスとして設定されます。

NetScalerアプライアンスは、すべての受信IPv6パケットの宛先IPアドレスの最初の96ビットを、構成されたプレフィックスと比較します。一致する場合、NetScalerアプライアンスはIPv4パケットを生成し、一致したIPv6パケットの宛先IPアドレスの最後の32ビットとして宛先IPアドレスを設定します。このプレフィックス宛てのIPv6パケットは、NetScalerがIPv6-IPv4変換を行うようにNetScalerにルーティングする必要があります。

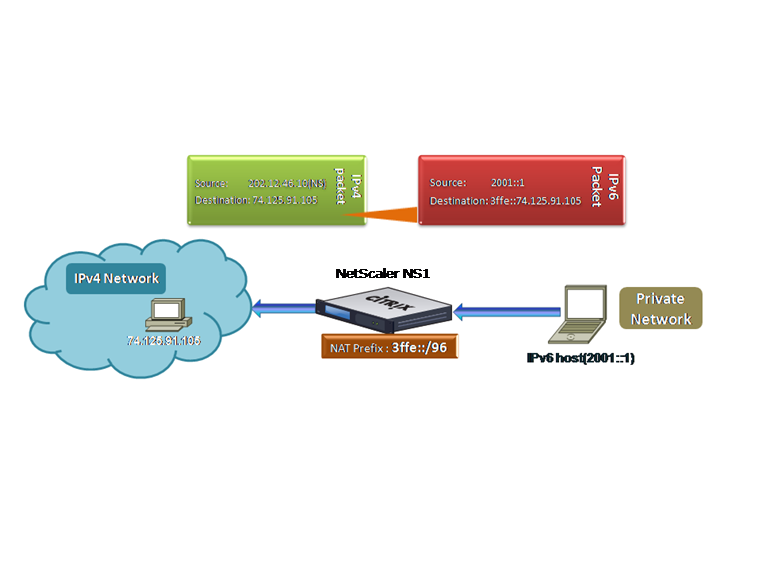

次の図では、3ffe:: /96がNetScaler NS1のIPv6 NATプレフィックスとして構成されています。IPv6 ホストは、宛先 IP アドレス 3ffe:: 74.125.91.105 の IPv6 パケットを送信します。NS1 は、すべての着信 IPv6 パケットの宛先 IP アドレスの最初の 96 ビットを、設定されたプレフィックスと比較し、一致させます。次に、NS1 は IPv4 パケットを生成し、宛先 IP アドレスを 74.125.91.105 に設定します。

図1：IPv6-IPv4プレフィックスベースの変換

CLI を使用してプレフィックスベースの IPv6-IPv4 変換を設定するには：

コマンドプロンプトで入力します。

例:

GUI を使用してプレフィックスベースの IPv6-IPv4 変換を設定するには：

> に移動し、 グループで をクリックし、 パラメータを設定します。
