ユースケース 13: 負荷分散のためのCitrix Virtual Appsの構成

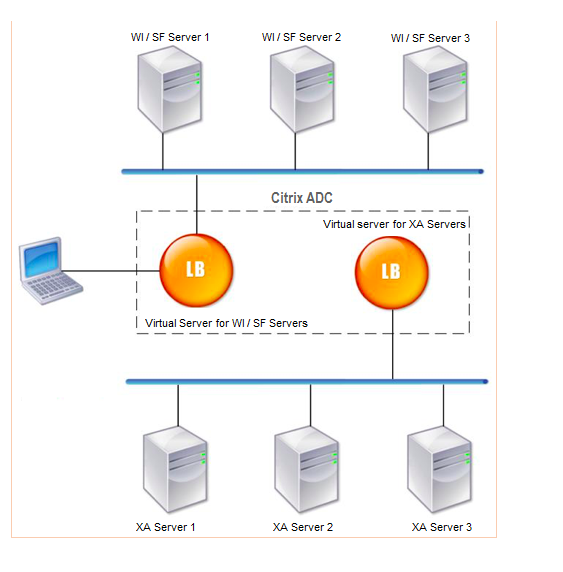

アプリケーションを効率的に配信するには、NetScalerアプライアンスをCitrix Virtual Appsと統合し、NetScaler負荷分散機能を使用してCitrix Virtual Appsサーバーファーム全体に負荷を分散できます。次の図は、このような設定のトポロジー図です。
Web Interfaceサーバーは、ユーザーのWebブラウザからCitrix Virtual Appsアプリケーションリソースへの安全なアクセスを提供します。Web Interfaceクライアントは、Citrix Virtual Appsサーバーファームで使用可能なアプリケーション、コンテンツ、デスクトップなどのすべてのリソースをユーザーに提供します。ユーザーは、標準のWebブラウザまたはCitrixオンラインプラグインを介して公開リソースにアクセスできます。
ユーザーのデバイス上の Web ブラウザーは、Web サーバーに情報を送信します。Web サーバーは、サーバーファーム上のサーバーと通信して、ユーザーがリソースにアクセスできるようにします。
Web インターフェイスと XML ブローカは補完的なサービスです。Web Interface はユーザーにアプリケーションへのアクセスを提供し、XML Broker はユーザーの権限を評価して Web Interface に表示されるアプリケーションを決定します。
XML サービスは、サーバーファーム内のすべてのサーバーにインストールされます。Web インターフェイスで指定された XML サービスは、XML ブローカとして機能します。Web Interface サーバーによって渡されたユーザー資格情報に基づいて、XML Broker サーバーはユーザーがアクセスできるアプリケーションのリストを送信します。
複数のWeb InterfaceサーバーとXML Brokerサーバーを展開する大企業では、NetScalerアプライアンスを使用してこれらのサーバーの負荷を分散することをお勧めします。Web Interface サーバーを負荷分散するように 1 つの仮想サーバーを構成し、XML Broker サーバー用に別の仮想サーバーを構成します。負荷分散方式およびその他の機能は、必要に応じて仮想サーバ上で設定できます。
注
HTTPプロトコルを使用することもできますが、クライアントとNetScaler間の通信にはSSLを使用することをお勧めします。クライアントとの通信にSSLプロトコルを使用する場合でも、NetScalerとWIサーバー間の通信にはHTTPプロトコルを使用できます。
Related information
GUIを使用してCitrix Virtual Appsの負荷分散を構成するには
-
サービスを作成します。
-
名前、IP アドレス、ポート、プロトコルタイプを指定してサービスを作成し、「 **OK」**をクリックします。
-
負荷分散仮想サーバーを作成します。
-
名前、IP アドレス、ポート、プロトコルタイプを指定して仮想サーバーを作成し、「 **OK」**をクリックします。
-
サービスを負荷分散仮想サーバーにバインドします。
-
-
**［編集］**をクリックします。
-
「 サービス」と「サービスグループ」で、「 **** 」をクリックし、「 バインドの追加」をクリックします。
-
バインドするサービスを選択し、重量値を入力します。
-
［Bind］ をクリックします。
-
コマンドラインインターフェイスを使用してCitrix Virtual Appsの負荷分散を構成するには
-
サービスを作成するには、コマンドプロンプトで次のように入力します。
add service <name> <serverName> <serviceType> <port>
例：
add service Service-HTTP-1 192.0.2.5 HTTP 80
-
仮想サーバーを作成するには、コマンドプロンプトで次のように入力します。
add lb vserver <name> <serviceType> <ip> <port>
例：
add lb vserver Vserver-LB-1 HTTP 10.102.29.60 80
-
サービスを負荷分散仮想サーバーにバインドするには、コマンドプロンプトで次のように入力します。
bind lb vserver <name> <serviceName>
例：
bind lb vserver Vserver-LB-1 Service-HTTP-1
