インターネットに接続するアプリケーション向けのNetScaler®高可用性テンプレートを使用してHA-INCノードを構成する
インターネットに接続するアプリケーション向けの標準テンプレートを使用すると、HA-INCモードでVPXインスタンスのペアを迅速かつ効率的に展開できます。Azureロードバランサー（ALB）は、フロントエンドにパブリックIPアドレスを使用します。このテンプレートは、3つのサブネットと6つのNICを持つ2つのノードを作成します。サブネットは、管理、クライアント、サーバー側のトラフィック用です。各サブネットには、両方のVPXインスタンス用に2つのNICがあります。
インターネットに接続するアプリケーション向けのNetScaler HAペアテンプレートは、Azure Marketplaceで入手できます。
テンプレートを起動し、Azure可用性セットまたは可用性ゾーンを使用して高可用性VPXペアを展開するには、次の手順を実行します。
-
Azure Marketplaceで、NetScalerを検索します。
-
GET IT NOWをクリックします。
-
必要なHA展開とライセンスを選択し、Continueをクリックします。
-

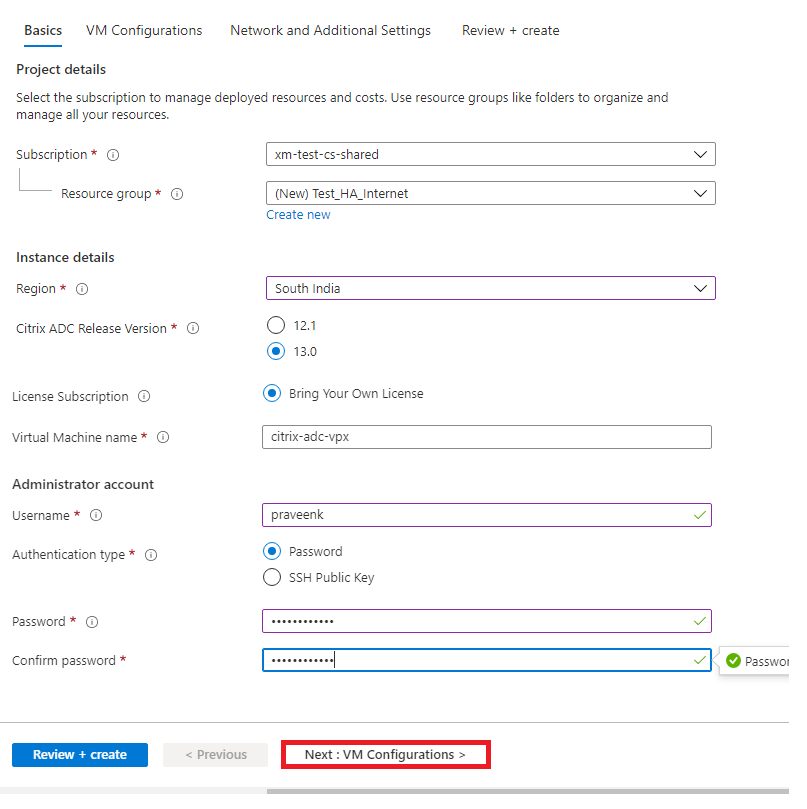

Basicsページが表示されます。リソースグループを作成します。Parametersタブで、リージョン、管理者ユーザー名、管理者パスワード、ライセンスタイプ（VM SKU）、およびその他のフィールドの詳細を入力します。
-
**Next : VM Configurations >**をクリックします。
-
VM Configurationsページで、以下を実行します。
-
パブリックIPドメイン名サフィックスを構成する
-
Azure Monitoring Metrics を有効または無効にする
-
Backend Autoscale™ を有効または無効にする
-
-
次へ: ネットワークと追加設定 > をクリックします。ネットワークと追加設定 (/en-us/vpx/media/network-and-additional-settings-alb.png)
-
ネットワークと追加設定ページで、ブート診断アカウントを作成し、ネットワーク設定を構成します。ブート診断 (/en-us/vpx/media/boot-diagnostics.png)
-
次へ: レビュー + 作成 > をクリックします。
-
基本設定、VM構成、ネットワークと追加設定を確認し、作成をクリックします。必要な構成でAzureリソースグループが作成されるまで、しばらく時間がかかる場合があります。完了後、Azureポータルでリソースグループを選択して、LBルール、バックエンドプール、ヘルスプローブなどの構成の詳細を確認します。高可用性ペアは、citrix-adc-vpx-0 と citrix-adc-vpx-1 として表示されます。HAセットアップで、より多くのセキュリティルールやポートの作成など、さらなる変更が必要な場合は、Azureポータルから実行できます。必要な構成が完了すると、以下のリソースが作成されます。HAインターネットアプリケーションリソースグループ (/en-us/vpx/media/ha-internet-application-resource-group.png)
-
以下の構成を検証するには、citrix-adc-vpx-0 および citrix-adc-vpx-1 ノードにログオンする必要があります。
-
両方のノードのNSIPアドレスは、管理サブネット内にある必要があります。
-
プライマリ (citrix-adc-vpx-0) およびセカンダリ (citrix-adc-vpx-1) ノードには、2つのSNIPアドレスが表示されるはずです。1つのSNIP (クライアントサブネット) はALBプローブへの応答に使用され、もう1つのSNIP (サーバーサブネット) はバックエンドサーバー通信に使用されます。
注記:HA-INCモードでは、従来のオンプレミスADC高可用性展開では両方のSNIPアドレスが同じであるのに対し、citrix-adc-vpx-0とcitrix-adc-vpx-1 VMのSNIPアドレスは異なります。プライマリノード (citrix-adc-vpx-0) でALBのプライマリノードでIP CLIを表示(/en-us/vpx/media/primary-node1-alb.png)ALBのプライマリノードでHAノードCLIを表示(/en-us/vpx/media/primary-node2-alb.png)セカンダリノード (citrix-adc-vpx-1) でALBのセカンダリノードでIP CLIを表示(/en-us/vpx/media/secondary-node1-alb.png)ALBのセカンダリノードでHAノードCLIを表示(/en-us/vpx/media/secondary-node2-alb.png) -
-
プライマリノードとセカンダリノードがUP状態になり、同期ステータスがSUCCESSになったら、プライマリノード (citrix-adc-vpx-0) で、ALB仮想サーバーのパブリックIPアドレスを使用して、負荷分散仮想サーバーまたはゲートウェイ仮想サーバーを構成する必要があります。詳細については、「サンプル構成」セクションを参照してください。
-
ALB仮想サーバーのパブリックIPアドレスを見つけるには、Azure portal > Azure Load Balancer > Frontend IP configurationに移動します。ALBフロントエンドIP構成(/en-us/vpx/media/frontend-ip-config-alb.png)
-
両方のクライアントインターフェイスのネットワークセキュリティグループに、仮想サーバーポート443のインバウンドセキュリティルールを追加します。インバウンドセキュリティルール1(/en-us/vpx/media/inbound-security-rule1.png)インバウンドセキュリティルール2(/en-us/vpx/media/inbound-security-rule2.png)
-
アクセスしたいALBポートを構成し、指定されたポートのインバウンドセキュリティルールを作成します。バックエンドポートは、負荷分散仮想サーバーポートまたはVPN仮想サーバーポートです。LBルール バックエンドポート(/en-us/vpx/media/lbrule-backend-port.png)
-
これで、ALBパブリックIPアドレスに関連付けられた完全修飾ドメイン名 (FQDN) を使用して、負荷分散仮想サーバーまたはVPN仮想サーバーにアクセスできます。FQDNパブリックIPアドレス(/en-us/vpx/media/fqdn-public-ip.png)
Related information
構成例
ゲートウェイVPN仮想サーバーと負荷分散仮想サーバーを構成するには、プライマリノード (ADC-VPX-0) で次のコマンドを実行します。構成はセカンダリノード (ADC-VPX-1) に自動的に同期されます。
ゲートウェイ構成例
enable feature aaa LB SSL SSLVPN
add ip 52.172.55.197 255.255.255.0 -type VIP
add vpn vserver vpn_ssl SSL 52.172.55.197 443
add ssl certKey ckp -cert cgwsanity.cer -key cgwsanity.key
bind ssl vserver vpn_ssl -certkeyName ckp
負荷分散構成例
enable feature LB SSL
enable ns mode MBF
add lb vserver lb_vs1 SSL 52.172.55.197 443
bind ssl vserver lb_vs1 -certkeyName ckp
これで、ALBのパブリックIPアドレスに関連付けられたFQDNを使用して、負荷分散仮想サーバーまたはVPN仮想サーバーにアクセスできます。
負荷分散仮想サーバーの構成方法の詳細については、「リソース」セクションを参照してください。
リソース:
HA展開と仮想サーバー構成に関する追加情報は、次のリンクを参照してください。
