Google Cloud PlatformでプライベートIPアドレスを持つ単一NIC VPX高可用性ペアをデプロイする

最終公開日 : Sep 25, 2026
プライベートIPアドレスを使用して、GCPに単一NIC VPX高可用性ペアをデプロイできます。クライアントIP（VIP）アドレスは、プライマリノードでエイリアスIPアドレスとして構成する必要があります。フェイルオーバーが発生すると、トラフィックを再開するためにクライアントIPアドレスがセカンダリノードに移動されます。各ノードのサブネットIP（SNIP）アドレスも、エイリアスIP範囲として構成する必要があります。
高可用性の詳細については、「高可用性」を参照してください。

開始する前に

  • Google Cloud PlatformにNetScaler VPXインスタンスを展開するに記載されている制限事項、ハードウェア要件、注意事項をお読みください。この情報は、高可用性展開にも適用されます。
  • GCPプロジェクトでCloud Resource Manager APIを有効にします。
  • インスタンスの作成時に、すべてのCloud APIへのフルアクセスを許可します。 Full access cloud API
  • GCPサービスアカウントに次のIAM権限があることを確認します。
    REQUIRED_INSTANCE_IAM_PERMS = [
    "compute.forwardingRules.list",
    "compute.forwardingRules.setTarget",
    "compute.instances.setMetadata",
    "compute.instances.get",
    "compute.instances.list",
    "compute.instances.updateNetworkInterface",
    "compute.targetInstances.list",
    "compute.targetInstances.use",
    "compute.targetInstances.create",
    "compute.zones.list",
    "compute.zoneOperations.get",
    ]
  • VMにインターネットアクセスがない場合は、VPCサブネットでPrivate Google Accessを有効にする必要があります。 Private google access
  • プライマリノードでGCP転送ルールを構成している場合は、GCPでのVPX高可用性ペアの転送ルールサポートに記載されている制限事項と要件を読み、フェイルオーバー時に新しいプライマリに更新してください。

Google Cloud PlatformでVPX高可用性ペアをデプロイする方法

単一NICでHAペアをデプロイする手順の概要を次に示します。
  1. 1つのVPCネットワークを作成します。
  2. 同じリージョンに2つのVPXインスタンス（プライマリノードとセカンダリノード）を作成します。これらは同じゾーンまたは異なるゾーンに配置できます。たとえば、Asia east-1aとAsia east-Ibです。
  3. NetScaler GUIまたはADC CLIコマンドを使用して、両方のインスタンスでHA設定を構成します。

ステップ 1. 1つのVPCネットワークを作成する

VPCネットワークを作成するには、以下の手順を実行します。
  1. Google コンソール > ネットワーキング > VPC ネットワーク > VPC ネットワークを作成 にログオンします。
  2. 必須フィールドに入力し、作成 をクリックします。
詳細については、Google Cloud Platform に NetScaler VPX インスタンスを展開する の「VPC ネットワークの作成」セクションを参照してください。

ステップ 2. 2つのVPXインスタンスを作成する

2つのVPXインスタンスを作成するには、シナリオ: シングルNIC、スタンドアロンVPXインスタンスの展開 に記載されているステップ1からステップ3に従います。
重要:
クライアントエイリアスIPアドレスはプライマリノードにのみ割り当て、サーバーエイリアスIPアドレスはプライマリノードとセカンダリノードに割り当てます。VIPまたはSNIPを構成するためにVPXインスタンスの内部IPアドレスを使用しないでください。
クライアントおよびサーバーエイリアスIPアドレスを作成するには、プライマリノードで以下の手順を実行します。
  1. VMインスタンスに移動し、編集 をクリックします。
  2. ネットワークインターフェイス ウィンドウで、クライアント (NIC0) インターフェイスを編集します。
  3. エイリアスIP範囲 フィールドに、クライアントエイリアスIPアドレスを入力します。
  4. IP範囲を追加 をクリックし、サーバーエイリアスIPアドレスを入力します。

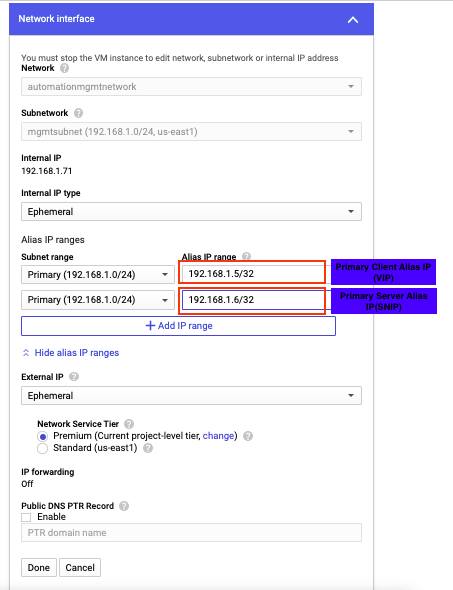

シングルNICクライアントエイリアスIPアドレス
サーバーエイリアスIPアドレスを作成するには、セカンダリノードで次の手順を実行します。
  1. VMインスタンスに移動し、編集をクリックします。
  2. ネットワークインターフェースウィンドウで、クライアント（NIC0）インターフェースを編集します。
  3. エイリアスIP範囲フィールドに、サーバーエイリアスIPアドレスを入力します。
シングルNICセカンダリSNIP(/en-us/vpx/media/gcp-single-nic-secondary-snip.png)
フェールオーバー後、古いプライマリが新しいセカンダリになると、クライアントエイリアスIPアドレスは古いプライマリから移動され、新しいプライマリにアタッチされます。
VPXインスタンスを設定したら、仮想（VIP）およびサブネットIP（SNIP）アドレスを設定できます。詳細については、「NetScalerが所有するIPアドレスの設定」を参照してください。

ステップ3. 高可用性を構成する

Google Cloud Platformでインスタンスを作成したら、NetScaler GUIまたはCLIを使用して高可用性を構成できます。

GUIを使用して高可用性を構成する

ステップ1. 両方のノードでINC有効モードで高可用性を設定します。
プライマリノードで、次の手順を実行します。
  1. ユーザー名nsrootと、GCPコンソールからのノードのインスタンスIDをパスワードとして使用して、インスタンスにログオンします。
  2. 構成 > システム > 高可用性 > ノードに移動し、追加をクリックします。
  3. リモートノードIPアドレスフィールドに、セカンダリノードの管理NICのプライベートIPアドレスを入力します。
  4. 「Turn on INC (Independent Network Configuration) mode on self node」チェックボックスを選択します。
  5. 作成をクリックします。
セカンダリノードで、次の手順を実行します。
  1. ユーザー名 nsroot と、GCP コンソールから取得したノードのインスタンス ID をパスワードとして使用して、インスタンスにログオンします。
  2. Configuration > System > High Availability > Nodes に移動し、追加をクリックします。
  3. リモートノード IP アドレスフィールドに、プライマリノードの管理 NIC のプライベート IP アドレスを入力します。
  4. 「Turn on INC (Independent Network Configuration) mode on self node」チェックボックスを選択します。
  5. 作成をクリックします。

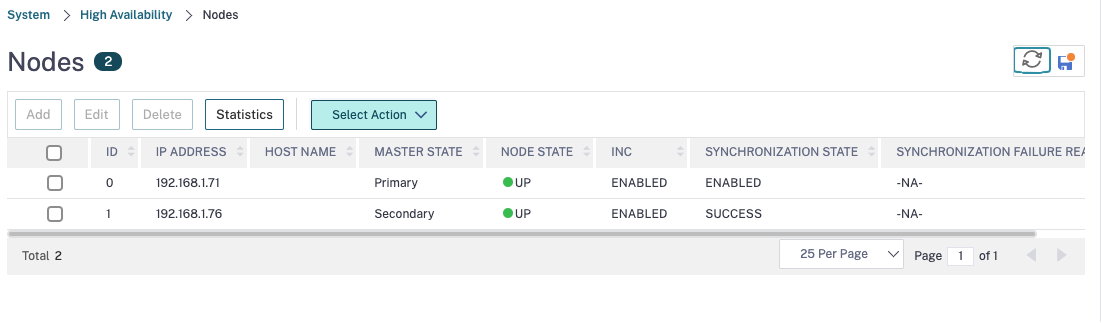

続行する前に、ノードページでセカンダリノードの同期状態が成功と表示されていることを確認してください。
セカンダリノードの同期状態
注:
セカンダリノードがプライマリノードと同期されると、セカンダリノードはプライマリノードと同じログオン資格情報を持つようになります。
ステップ 2. 両方のノードに仮想 IP アドレスとサブネット IP アドレスを追加します。
プライマリノードで、次の手順を実行します。
  1. System > Network > IPs > IPv4s に移動し、追加をクリックします。
  2. クライアントエイリアスIP (VIP) アドレスを作成するには:
    1. プライマリVMインスタンスのVPCサブネット用に構成されたクライアントエイリアスIPアドレスとネットマスクを入力します。
    2. IP Typeフィールドで、ドロップダウンメニューからVirtual IPを選択します。
    3. Createをクリックします。
  3. サーバーエイリアスIP (SNIP) アドレスを作成するには:
    1. プライマリVMインスタンスのVPCサブネット用に構成されたサーバーエイリアスIPアドレスとネットマスクを入力します。
    2. IP Typeフィールドで、ドロップダウンメニューからSubnet IPを選択します。
    3. Createをクリックします。
    プライマリのクライアントおよびサーバーIPアドレスを作成する(/en-us/vpx/media/gcp-single-nic-create-ipv4-address.png)
セカンダリノードで、次の手順を実行します。
  1. System > Network > IPs > IPv4sに移動し、Addをクリックします。
  2. クライアントエイリアスIP (VIP) アドレスを作成するには:
    1. プライマリVMインスタンスのVPCサブネット用に構成されたクライアントエイリアスIPアドレスとネットマスクを入力します。
    2. IP Typeフィールドで、ドロップダウンメニューからVirtual IPを選択します。
    3. Createをクリックします。
  3. サーバーエイリアスIP (SNIP) アドレスを作成するには:
    1. セカンダリVMインスタンスのVPCサブネット用に構成されたサーバーエイリアスIPアドレスとネットマスクを入力します。
    2. IP Type フィールドで、ドロップダウンメニューから Subnet IP を選択します。
    3. Create をクリックします。
    セカンダリのクライアントおよびサーバーIPアドレスを作成(/en-us/vpx/media/gcp-single-nic-create-ipv4-address-secondary.png)
ステップ 3. プライマリノードに負荷分散仮想サーバーを追加します。
  1. 構成 > トラフィック管理 > 負荷分散 > 仮想サーバー > 追加 に移動します。
  2. Name、Protocol、IP Address Type (IP Address)、IP Address (プライマリクライアントエイリアスIPアドレス)、Port に必要な値を入力し、OK をクリックします。
    LB仮想サーバークライアントエイリアス(/en-us/vpx/media/gcp-single-nic-lb-vserver-client-alias.png)
ステップ 4. プライマリノードにサービスまたはサービスグループを追加します。
  1. 構成 > トラフィック管理 > 負荷分散 > サービス > 追加 に移動します。
  2. Service Name、IP Address、Protocol、Port に必要な値を入力し、OK をクリックします。
ステップ 5. プライマリノードで、サービスまたはサービスグループを負荷分散仮想サーバーにバインドします。
  1. 構成 > トラフィック管理 > 負荷分散 > 仮想サーバー に移動します。
  2. ステップ 3 で構成した負荷分散仮想サーバーを選択し、Edit をクリックします。
  3. 「サービスとサービスグループ」タブで、「ロードバランシング仮想サーバーサービスバインディングなし」をクリックします。
  4. 「Step 4」で設定したサービスを選択し、「Bind」をクリックします。
手順6. 設定を保存します。
強制フェイルオーバー後、セカンダリが新しいプライマリになります。古いプライマリのクライアントエイリアスIP (VIP) は新しいプライマリに移動します。

CLI を使用して高可用性を構成する

手順1. NetScaler CLI を使用して、両方のインスタンスで高可用性を「INC Enabled」モードで設定します。
プライマリノードで、次のコマンドを入力します。
add ha node 1 <sec_ip> -inc ENABLED
セカンダリノードで、次のコマンドを入力します。
add ha node 1 <prim_ip> -inc ENABLED
sec_ip は、セカンダリノードの管理NICの内部IPアドレスを指します。
prim_ip は、プライマリノードの管理NICの内部IPアドレスを指します。
手順2. プライマリノードとセカンダリノードの両方にVIPとSNIPを追加します。
プライマリノードで次のコマンドを入力します。
add ns ip <primary_client_alias_ip> <subnet> -type VIP
注:
VMインスタンスでクライアントサブネット用に構成されたエイリアスIPアドレスとネットマスクを入力します。
add ns ip <primary_server_alias_ip> <subnet> -type SNIP
セカンダリノードで次のコマンドを入力します。
add ns ip <primary_client_alias_ip> <subnet> -type VIP
注記:
VMインスタンスで、クライアントサブネット用に構成されたエイリアスIPアドレスとネットマスクを入力します。
add ns ip <secondary_server_alias_ip> <subnet> -type SNIP
注記:
VMインスタンスで、サーバーサブネット用に構成されたエイリアスIPアドレスとネットマスクを入力します。
ステップ 3。プライマリノードに仮想サーバーを追加します。
次のコマンドを入力します。
add <server_type> vserver <vserver_name> <protocol> <primary_client_alias_ip> <port>
ステップ 4。プライマリノードにサービスまたはサービスグループを追加します。
次のコマンドを入力します。
add service <service_name> <service_ip_address> <protocol> <port>
ステップ 5。プライマリノードで、サービスまたはサービスグループをロードバランシング仮想サーバーにバインドします。
次のコマンドを入力します。
bind <server_type> vserver <vserver_name> <service_name>
注記:
構成を保存するには、コマンド save config を入力します。そうしないと、インスタンスを再起動すると構成は失われます。
