NetScaler VPXインスタンスでAzureアクセラレーテッドネットワーキングを構成する

最終公開日 : Sep 25, 2026
アクセラレーテッドネットワーキングは、シングルルートI/O仮想化 (SR-IOV) 仮想機能 (VF) NICを仮想マシンに有効にし、ネットワークパフォーマンスを向上させます。この機能は、信頼性の高いストリーミングと低いCPU使用率で、より高いスループットでデータを送受信する必要がある重いワークロードで使用できます。 NICでアクセラレーテッドネットワーキングが有効になっている場合、AzureはNICの既存の準仮想化 (PV) インターフェイスをSR-IOV VFインターフェイスとバンドルします。SR-IOV VFインターフェイスのサポートにより、NetScaler VPXインスタンスのスループットが有効になり、向上します。
アクセラレーテッドネットワーキングは、以下の利点を提供します。
  • 低遅延
  • より高いパケット/秒 (pps) パフォーマンス
  • スループットの向上
  • ジッターの低減
  • CPU使用率の低下
注:
Azureアクセラレーテッドネットワーキングは、リリース13.0ビルド76.29以降のNetScaler VPXインスタンスでサポートされています。

前提条件

  • VMサイズがAzureアクセラレーテッドネットワーキングの要件と一致していることを確認してください。
  • いずれかのNICでアクセラレーテッドネットワーキングを有効にする前に、VM (個別または可用性セット内) を停止してください。

制限事項

アクセラレーテッドネットワーキングは、一部のインスタンスタイプでのみ有効にできます。詳細については、「サポートされているインスタンスタイプ」を参照してください。

高速ネットワークでサポートされる NIC

Azure は、高速ネットワーク用に SR-IOV モードの Mellanox ConnectX3、ConnectX4、および ConnectX5 NIC を提供します。
NetScaler VPX インターフェイスで高速ネットワークが有効になっている場合、Azure は ConnectX3、ConnectX4、または ConnectX5 インターフェイスを NetScaler VPX アプライアンスの既存の PV インターフェイスとバンドルします。
注:
NetScaler VPX は、リリース 13.1 ビルド 37.x 以降で ConnectX5 NIC をサポートします。
VM にインターフェイスを接続する前に高速ネットワークを有効にする方法の詳細については、「高速ネットワークでネットワークインターフェイスを作成する」を参照してください。
VM 上の既存のインターフェイスで高速ネットワークを有効にする方法の詳細については、「VM 上の既存のインターフェイスを有効にする」を参照してください。

Azure コンソールを使用して NetScaler VPX インスタンスで高速ネットワークを有効にする方法

Azure コンソールまたは Azure PowerShell を使用して、特定のインターフェイスで高速ネットワークを有効にできます。
Azure 可用性セットまたは可用性ゾーンを使用して高速ネットワークを有効にするには、次の手順を実行します。
  1. Azure portal にログインし、Azure Marketplace に移動します。

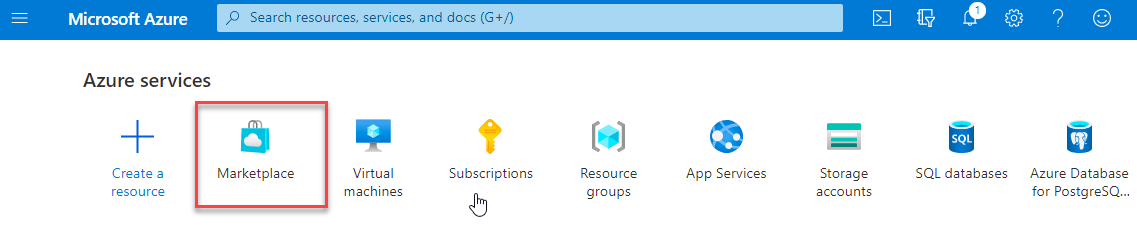

    Azure マーケットプレイス

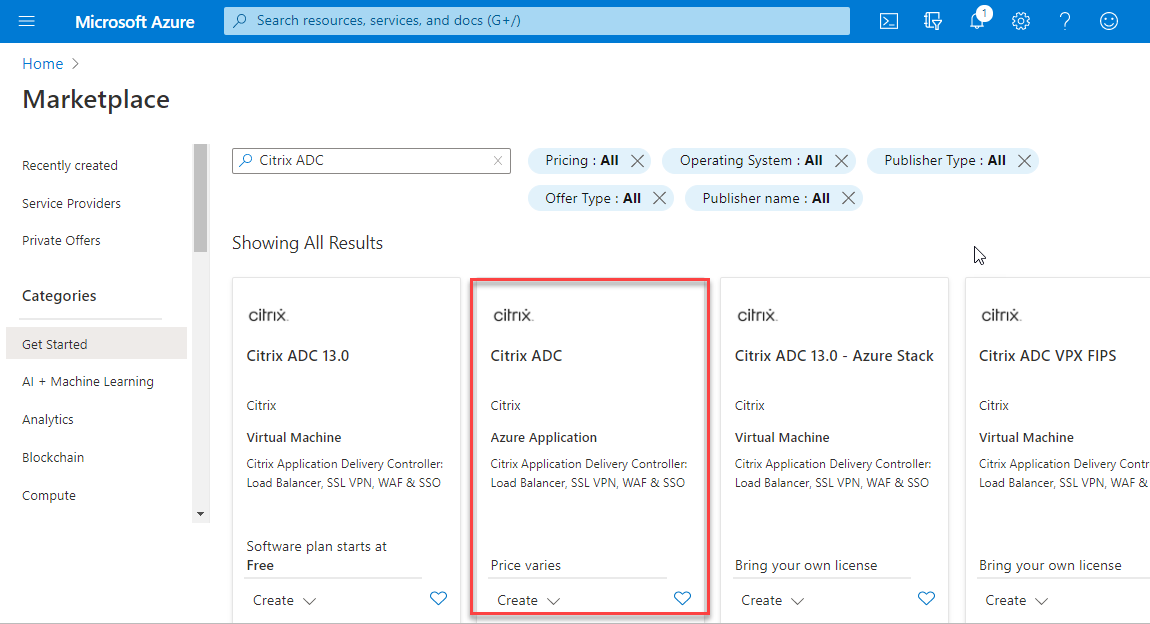

  2. Azure Marketplace から NetScaler を検索します。
    NetScaler を検索
  3. ライセンスとともに非 FIPS NetScaler プランを選択し、作成をクリックします。
    「NetScaler の作成」(/en-us/vpx/media/citrix-adc-create-citrix.png)
    「NetScaler の作成」ページが表示されます。
  4. 「基本」タブで、リソースグループを作成します。「パラメーター」タブで、リージョン、管理者ユーザー名、管理者パスワード、ライセンスの種類 (VM SKU)、およびその他のフィールドの詳細を入力します。
    「基本ページ」(/en-us/vpx/media/aan-basics-page-citrix.png)
  5. 「次へ : VM 構成 >」をクリックします。
    「VM 構成」ページで、以下を実行します。
    1. パブリック IP ドメイン名サフィックスを構成します。
    2. 「Azure 監視メトリック」を有効または無効にします。
    3. 「バックエンドオートスケール™」を有効または無効にします。
    「VM 構成」(/en-us/vpx/media/aan-vm-configurations.png)
  6. 「次へ: ネットワークと追加設定 >」をクリックします。
    「ネットワークと追加設定」ページで、ブート診断アカウントを作成し、ネットワーク設定を構成します。
    「アクセラレーテッドネットワーク」セクションで、管理インターフェース、クライアントインターフェース、サーバーインターフェースごとにアクセラレーテッドネットワークを個別に有効または無効にするオプションがあります。
    「アクセラレーテッドネットワークオプション」(/en-us/vpx/media/accelerated-networking-options-citrix.png)
  7. 「次へ: 確認 + 作成 >」をクリックします。

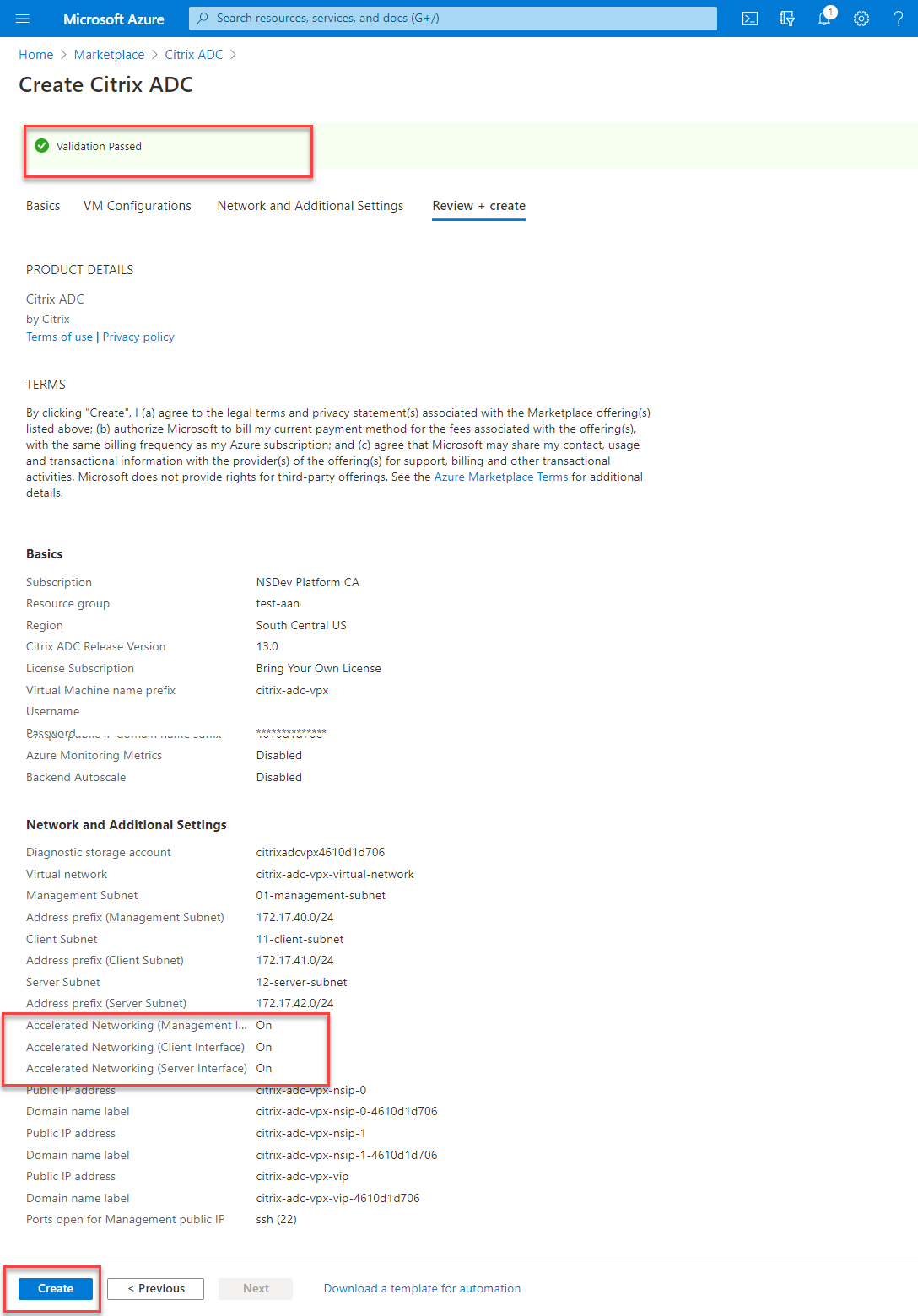

    検証が成功した後、基本設定、VM構成、ネットワークおよび追加設定を確認し、作成をクリックします。必要な構成でAzureリソースグループが作成されるまで、しばらく時間がかかる場合があります。
    検証に合格しました

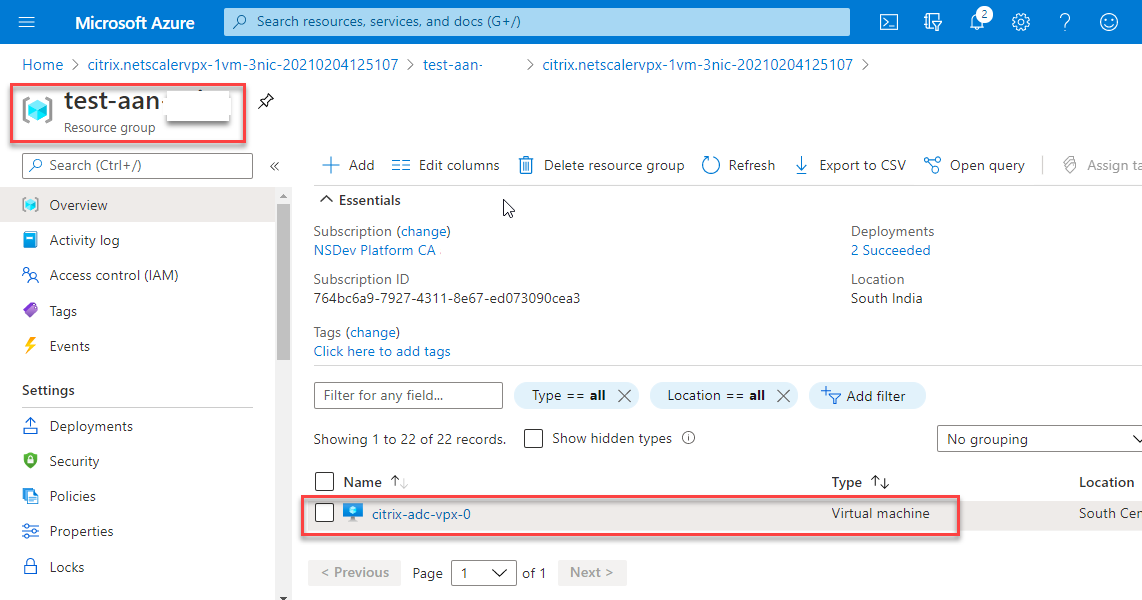

  8. デプロイが完了したら、リソースグループを選択して構成の詳細を確認します。
    仮想マシンの作成

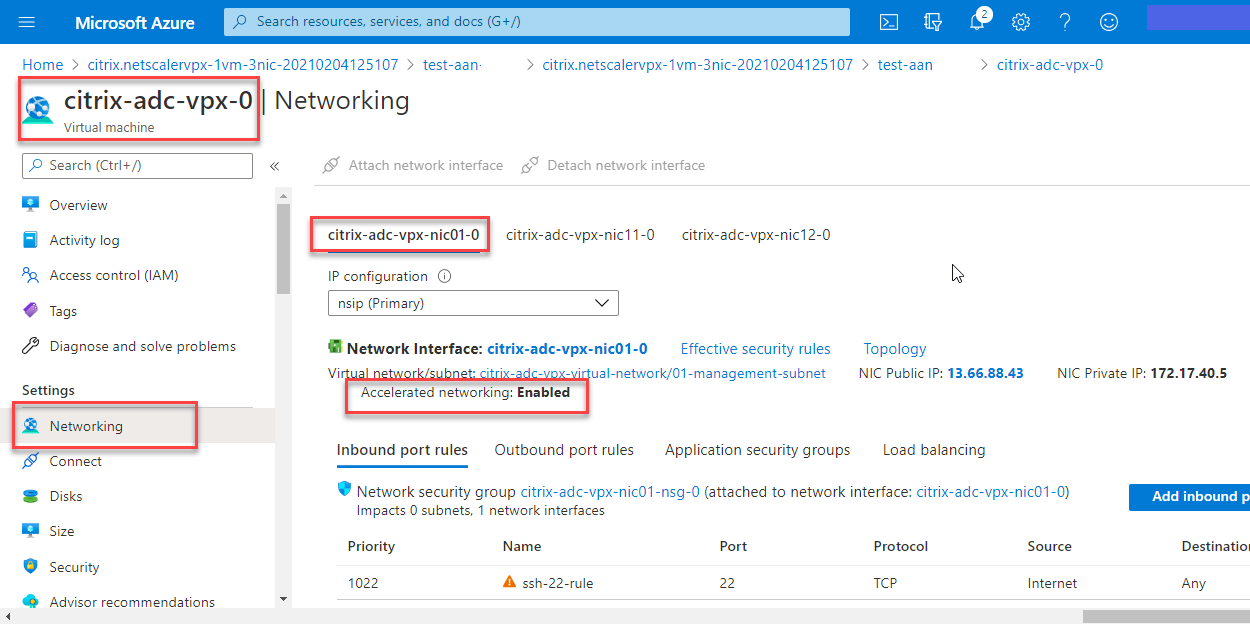

  9. アクセラレーテッドネットワークの構成を確認するには、仮想マシン > ネットワークを選択します。アクセラレーテッドネットワークのステータスは、各NICに対して有効または無効として表示されます。
    アクセラレーテッドネットワークが有効

Azure PowerShellを使用してアクセラレーテッドネットワークを有効にする

VM作成後にアクセラレーテッドネットワークを有効にする必要がある場合は、Azure PowerShellを使用して有効にできます。
注:
Azure PowerShellを使用してアクセラレーテッドネットワークを有効にする前に、VMを停止してください。
Azure PowerShellを使用してアクセラレーテッドネットワークを有効にするには、次の手順を実行します。

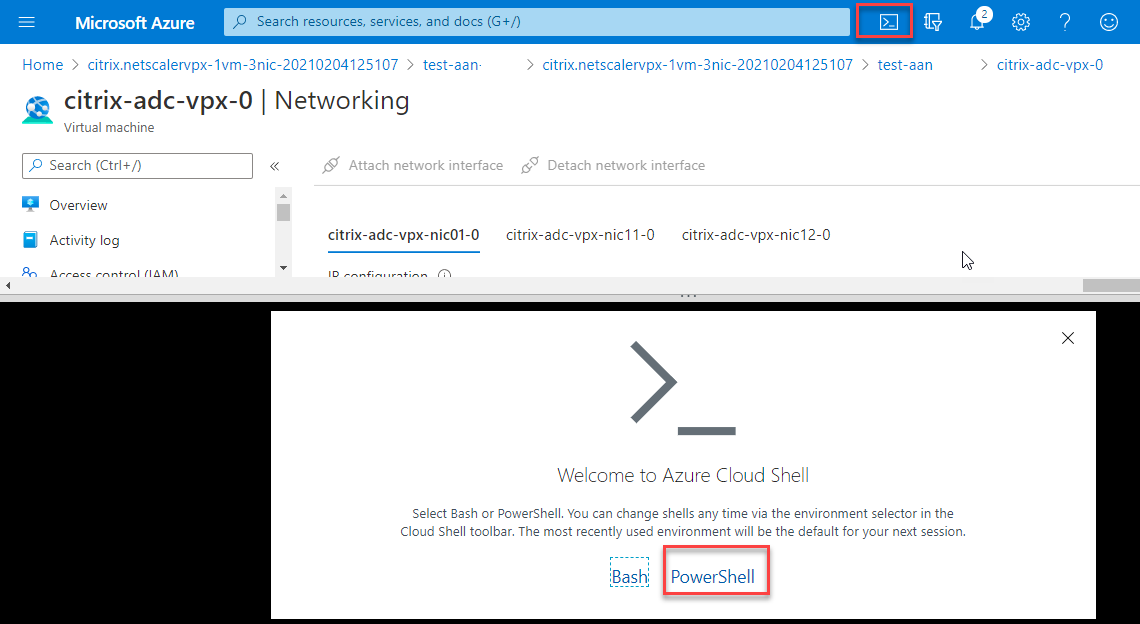

  1. Azure portalに移動し、右上のPowerShellアイコンをクリックします。
    注:
    Bashモードの場合は、PowerShellモードに変更します。
    アジュール PowerShell
  2. コマンドプロンプトで、次のコマンドを実行します。
    az network nic update --name <nic-name> --accelerated-networking [true | false] --resource-group <resourcegroup-name>
    アクセラレーテッドネットワークパラメータは、次のいずれかの値を受け入れます。
    • True: 指定されたNICでアクセラレーテッドネットワークを有効にします。
    • False: 指定されたNICでアクセラレーテッドネットワークを無効にします。
    特定のNICでアクセラレーテッドネットワークを有効にするには:
    az network nic update --name citrix-adc-vpx-nic01-0 --accelerated-networking true --resource-group rsgp1-aan
    特定のNICでアクセラレーテッドネットワークを無効にするには:
    az network nic update --name citrix-adc-vpx-nic01-0 --accelerated-networking false --resource-group rsgp1-aan
  3. デプロイ完了後のアクセラレーテッドネットワークの状態を確認するには、VM > ネットワークに移動します。
    次の例では、アクセラレーテッドネットワークが有効になっていることがわかります。
    AN有効

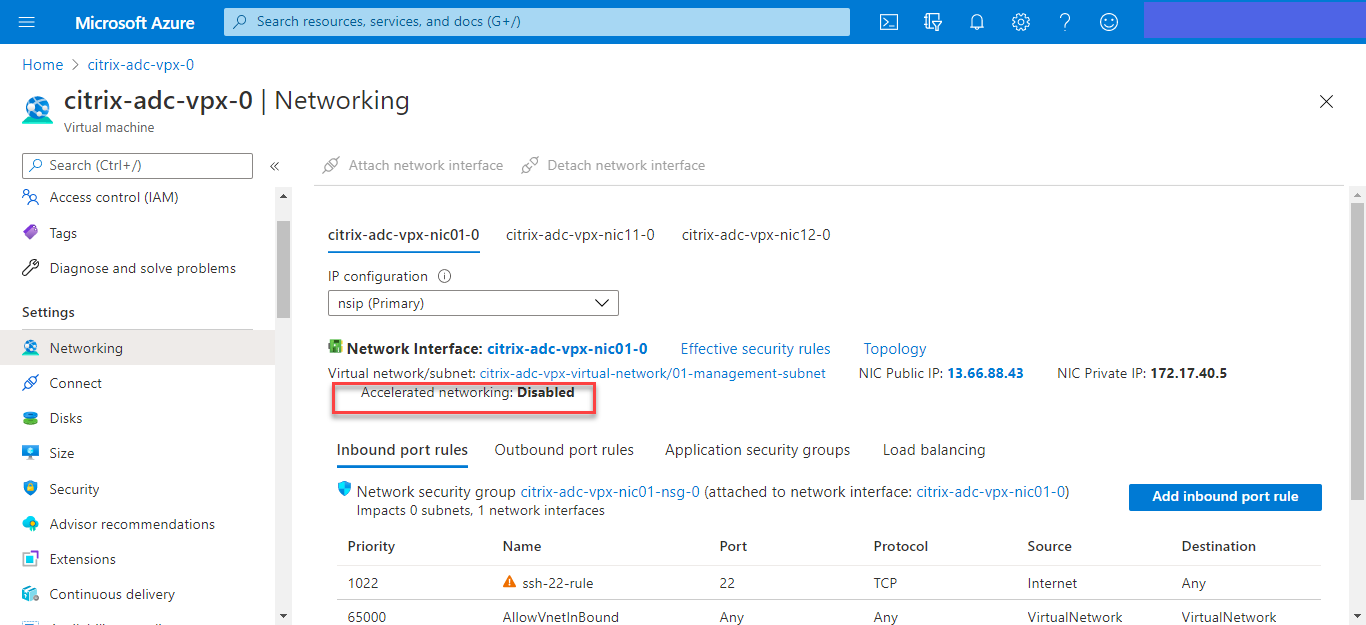

    次の例では、アクセラレーテッドネットワークが無効になっていることがわかります。
    AN無効

NetScalerのFreeBSDシェルを使用してインターフェース上のアクセラレーテッドネットワークを確認する

NetScalerのFreeBSDシェルにログインし、次のコマンドを実行してアクセラレーテッドネットワークの状態を確認できます。
ConnectX3 NICの例:

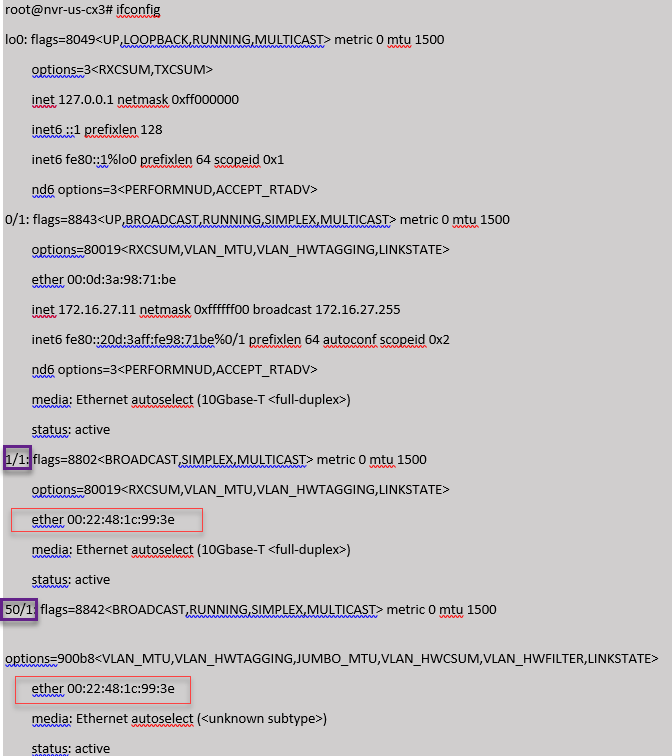

次の例は、Mellanox ConnectX3 NICの「ifconfig」コマンド出力を示しています。「50/n」はMellanox ConnectX3 NICのVFインターフェースを示します。0/1と1/1はNetScaler VPXインスタンスのPVインターフェースを示します。PVインターフェース (1/1) とCX3 VFインターフェース (50/1) の両方が同じMACアドレス (00:22:48:1c:99:3e) を持っていることがわかります。これは、2つのインターフェースがバンドルされていることを示しています。
cx3-ifconfigの出力
ConnectX4 NICの例:

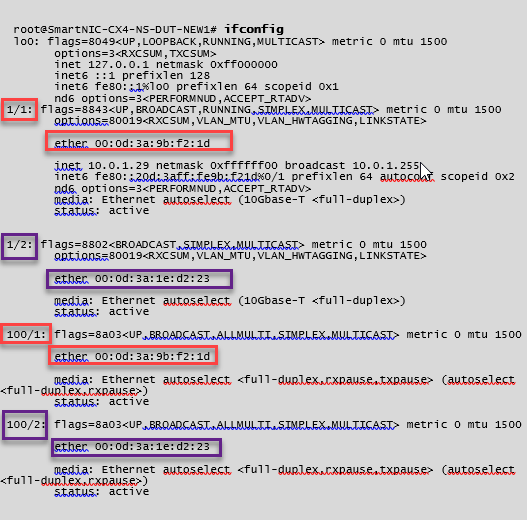

次の例は、Mellanox ConnectX4 NICの「ifconfig」コマンド出力です。「100/n」はMellanox ConnectX4 NICのVFインターフェースを示します。0/1、1/1、および1/2はNetScaler VPXインスタンスのPVインターフェースを示します。 PVインターフェース（1/1）とCX4 VFインターフェース（100/1）の両方が同じMACアドレス（00:0d:3a:9b:f2:1d）を持っていることがわかります。これは、2つのインターフェースがバンドルされていることを示しています。同様に、PVインターフェース（1/2）とCX4 VFインターフェース（100/2）も同じMACアドレス（00:0d:3a:1e:d2:23）を持っています。
cx4-ifconfigの出力

ADC CLIを使用してインターフェースで高速ネットワークを検証するには

ConnectX3 NICの例:

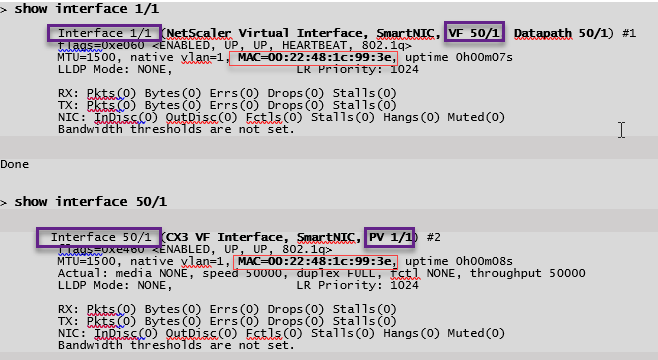

次のshow interfaceコマンド出力は、PVインターフェース1/1が仮想機能50/1（SR-IOV VF NIC）とバンドルされていることを示しています。1/1と50/1のNICのMACアドレスは同じです。高速ネットワークが有効になった後、1/1インターフェースのデータは、ConnectX3インターフェースである50/1インターフェースのデータパスを介して送信されます。PVインターフェース（1/1）の「show interface」出力がVF（50/1）を指していることがわかります。同様に、VFインターフェース（50/1）の「show interface」出力はPVインターフェース（1/1）を指しています。
Cx3 show interface の出力
ConnectX4 NICの例:

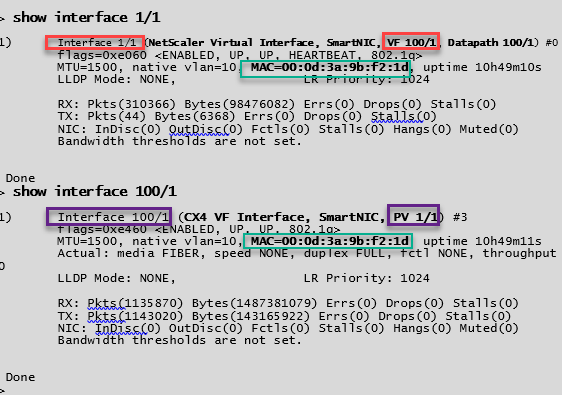

次のshow interfaceコマンド出力は、PVインターフェース1/1が仮想機能100/1（SR-IOV VF NIC）とバンドルされていることを示しています。1/1と100/1のNICのMACアドレスは同じです。高速ネットワークが有効になった後、1/1インターフェースのデータは、ConnectX4インターフェースである100/1インターフェースのデータパスを介して送信されます。PVインターフェース（1/1）の「show interface」出力がVF（100/1）を指していることがわかります。同様に、VFインターフェース（100/1）の「show interface」出力はPVインターフェース（1/1）を指しています。
Cx4 show interface の出力

NetScalerで注意すべき点

  • PVインターフェースは、必要なすべての操作のプライマリまたはメインインターフェースと見なされます。構成はPVインターフェースでのみ実行する必要があります。
  • VFインターフェースに対するすべての「set」操作は、以下を除いてブロックされます。
    • インターフェースを有効にする
    • インターフェースを無効にする
    • インターフェースをリセットする
    • 統計をクリアする
    注:
    Citrix® は、VF インターフェースでいかなる操作も実行しないことを推奨します。
  • show interface コマンドを使用して、PV インターフェースと VF インターフェースのバインディングを確認できます。
  • NetScaler リリース 13.1-33.x 以降、NetScaler VPX インスタンスは、Azure アクセラレーテッド ネットワーキングにおける NIC の動的な削除と、削除された NIC の再接続をシームレスに処理できます。Azure は、ホストのメンテナンス活動のために、アクセラレーテッド ネットワーキングの SR-IOV VF NIC を削除できます。Azure VM から NIC が削除されると、NetScaler VPX インスタンスはインターフェースの状態を「リンクダウン」と表示し、トラフィックは仮想インターフェースのみを介して流れます。削除された NIC が再接続されると、VPX インスタンスは再接続された SR-IOV VF NIC を使用します。このプロセスはシームレスに行われ、いかなる設定も必要ありません。

PV インターフェースに VLAN を構成する

PV インターフェースが VLAN にバインドされている場合、関連付けられたアクセラレーテッド VF インターフェースも PV インターフェースと同じ VLAN にバインドされます。この例では、PV インターフェース (1/1) は VLAN (20) にバインドされています。PV インターフェース (1/1) とバンドルされている VF インターフェース (100/1) も VLAN 20 にバインドされます。
例:
  1. VLAN を作成します。
    add vlan 20
  2. VLAN を PV インターフェースにバインドします。
    bind vlan 20 –ifnum 1/1

    show vlan

    1)  VLAN ID: 1
        Link-local IPv6 addr: fe80::20d:3aff:fe9b:f21d/64
        Interfaces : LO/1

    2)  VLAN ID: 10     VLAN Alias Name:
        Interfaces : 0/1 100/1
        IPs : 10.0.1.29  Mask: 255.255.255.0

    3)  VLAN ID: 20     VLAN Alias Name:
        Interfaces :  1/1 100/2
注:
アクセラレーテッド VF インターフェースでは、VLAN バインディング操作は許可されていません。
bind vlan 1 -ifnum 100/1
ERROR: Operation not permitted
