Google Cloud PlatformでプライベートIPアドレスを持つシングルNIC VPX高可用性ペアを展開する

最終公開日 : Sep 25, 2026
GCPでプライベートIPアドレスを使用して、シングルNIC VPX高可用性ペアを展開できます。クライアントIP (VIP) アドレスは、プライマリノードでエイリアスIPアドレスとして構成する必要があります。フェイルオーバーが発生すると、クライアントIPアドレスはセカンダリノードに移動され、トラフィックが再開されます。各ノードのサブネットIP (SNIP) アドレスも、エイリアスIP範囲として構成する必要があります。
高可用性の詳細については、「高可用性」を参照してください。

開始する前に

  • 「Google Cloud PlatformにNetScaler VPXインスタンスを展開する」に記載されている制限事項、ハードウェア要件、注意事項をお読みください。この情報は、高可用性展開にも適用されます。
  • GCPプロジェクトでCloud Resource Manager APIを有効にします。
  • インスタンスの作成時に、すべてのCloud APIへのフルアクセスを許可します。 Full access cloud API
  • GCPサービスアカウントに次のIAM権限があることを確認してください。
    REQUIRED_INSTANCE_IAM_PERMS = [
    "compute.forwardingRules.list",
    "compute.forwardingRules.setTarget",
    "compute.instances.setMetadata",
    "compute.instances.get",
    "compute.instances.list",
    "compute.instances.updateNetworkInterface",
    "compute.targetInstances.list",
    "compute.targetInstances.use",
    "compute.targetInstances.create",
    "compute.zones.list",
    "compute.zoneOperations.get",
    ]
  • VMにインターネットアクセスがない場合は、VPCサブネットでPrivate Google Accessを有効にする必要があります。 Private google access
  • プライマリノードでGCP転送ルールを構成している場合は、フェイルオーバー時に新しいプライマリに更新するために、「GCP上のVPX高可用性ペアの転送ルールサポート」に記載されている制限事項と要件をお読みください。

Google Cloud PlatformでVPX高可用性ペアを展開する方法

シングルNICでHAペアを展開する手順の概要を次に示します。
  1. 1つのVPCネットワークを作成します。
  2. 同じリージョンに2つのVPXインスタンス (プライマリノードとセカンダリノード) を作成します。これらは同じゾーンまたは異なるゾーンに配置できます。たとえば、Asia east-1aとAsia east-Ibです。
  3. NetScaler GUIまたはADC CLIコマンドを使用して、両方のインスタンスでHA設定を構成します。

ステップ 1. 1つのVPCネットワークを作成する

VPCネットワークを作成するには、次の手順を実行します。
  1. Google console > Networking > VPC network > Create VPC Network にログインします。
  2. 必須フィールドに入力し、作成 をクリックします。
詳細については、Deploy a NetScaler VPX instance on Google Cloud Platform の Create VPC Networks セクションを参照してください。

ステップ 2. 2つのVPXインスタンスを作成する

Scenario: Deploy a single-NIC, standalone VPX instance に記載されているステップ1からステップ3に従って、2つのVPXインスタンスを作成します。
重要:
クライアントエイリアスIPアドレスはプライマリノードにのみ割り当て、サーバーエイリアスIPアドレスはプライマリノードとセカンダリノードに割り当てます。VIPまたはSNIPを構成するためにVPXインスタンスの内部IPアドレスを使用しないでください。
クライアントおよびサーバーのエイリアスIPアドレスを作成するには、プライマリノードで次の手順を実行します。
  1. VMインスタンスに移動し、編集 をクリックします。
  2. ネットワークインターフェイス ウィンドウで、クライアント (NIC0) インターフェイスを編集します。
  3. エイリアスIP範囲 フィールドに、クライアントエイリアスIPアドレスを入力します。
  4. IP範囲を追加 をクリックし、サーバーエイリアスIPアドレスを入力します。
単一NICクライアントエイリアスIPアドレス
サーバーエイリアスIPアドレスを作成するには、セカンダリノードで次の手順を実行します。
  1. VMインスタンスに移動し、編集をクリックします。
  2. ネットワークインターフェイスウィンドウで、クライアント（NIC0）インターフェイスを編集します。
  3. エイリアスIP範囲フィールドに、サーバーエイリアスIPアドレスを入力します。

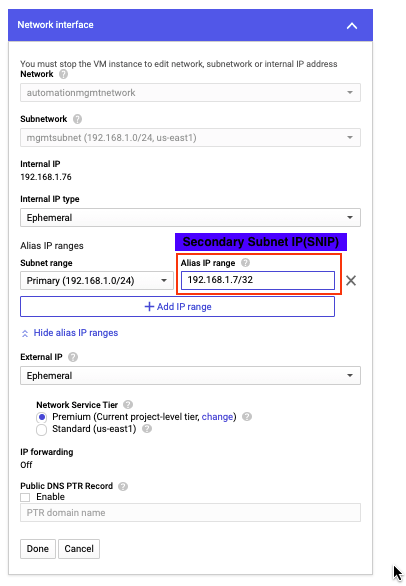

単一NICセカンダリSNIP
フェイルオーバー後、古いプライマリが新しいセカンダリになると、クライアントエイリアスIPアドレスは古いプライマリから移動され、新しいプライマリにアタッチされます。
VPXインスタンスを設定したら、仮想（VIP）およびサブネットIP（SNIP）アドレスを設定できます。詳細については、「NetScalerが所有するIPアドレスの設定」を参照してください。

ステップ3. 高可用性を構成する

Google Cloud Platformでインスタンスを作成したら、NetScaler GUIまたはCLIを使用して高可用性を構成できます。

GUIを使用して高可用性を構成する

ステップ1。両方のノードでINC Enabledモードで高可用性を設定します。
プライマリノードで、次の手順を実行します。
  1. ユーザー名nsrootとGCPコンソールからのノードのインスタンスIDをパスワードとして使用してインスタンスにログオンします。
  2. 構成 > システム > 高可用性 > ノードに移動し、追加をクリックします。
  3. リモートノードIPアドレスフィールドに、セカンダリノードの管理NICのプライベートIPアドレスを入力します。
  4. 「Turn on INC (Independent Network Configuration) mode on self node」チェックボックスを選択します。
  5. 「Create」をクリックします。
セカンダリノードで、次の手順を実行します。
  1. ユーザー名 nsroot と、GCP コンソールからのノードのインスタンス ID をパスワードとして使用して、インスタンスにログオンします。
  2. 「Configuration > System > High Availability > Nodes」に移動し、「Add」をクリックします。
  3. 「Remote Node IP address」フィールドに、プライマリノードの管理 NIC のプライベート IP アドレスを入力します。
  4. 「Turn on INC (Independent Network Configuration) mode on self node」チェックボックスを選択します。
  5. 「Create」をクリックします。
続行する前に、Nodes ページでセカンダリノードの同期状態が「SUCCESS」と表示されていることを確認してください。
セカンダリノードの同期状態
注:
セカンダリノードがプライマリノードと同期されると、セカンダリノードはプライマリノードと同じログオン資格情報を持つようになります。
ステップ 2. 両方のノードに仮想 IP アドレスとサブネット IP アドレスを追加します。
プライマリノードで、次の手順を実行します。
  1. 「System > Network > IPs > IPv4s」に移動し、「Add」をクリックします。
  2. クライアントエイリアスIP (VIP) アドレスを作成するには:
    1. プライマリVMインスタンスのVPCサブネット用に設定されたクライアントエイリアスIPアドレスとネットマスクを入力します。
    2. IP Type フィールドで、ドロップダウンメニューから Virtual IP を選択します。
    3. Create をクリックします。
  3. サーバーエイリアスIP (SNIP) アドレスを作成するには:
    1. プライマリVMインスタンスのVPCサブネット用に設定されたサーバーエイリアスIPアドレスとネットマスクを入力します。
    2. IP Type フィールドで、ドロップダウンメニューから Subnet IP を選択します。
    3. Create をクリックします。
    プライマリのクライアントおよびサーバーIPアドレスを作成する(/en-us/vpx/media/gcp-single-nic-create-ipv4-address.png)
セカンダリノードで、次の手順を実行します。
  1. System > Network > IPs > IPv4s に移動し、Add をクリックします。
  2. クライアントエイリアスIP (VIP) アドレスを作成するには:
    1. プライマリVMインスタンスのVPCサブネット用に設定されたクライアントエイリアスIPアドレスとネットマスクを入力します。
    2. IP Type フィールドで、ドロップダウンメニューから Virtual IP を選択します。
    3. Create をクリックします。
  3. サーバーエイリアスIP (SNIP) アドレスを作成するには：
    1. セカンダリVMインスタンスのVPCサブネット用に構成されたサーバーエイリアスIPアドレスとネットマスクを入力します。
    2. IPタイプフィールドで、ドロップダウンメニューからサブネットIPを選択します。
    3. 作成をクリックします。
    セカンダリのクライアントおよびサーバーIPアドレスを作成(/en-us/vpx/media/gcp-single-nic-create-ipv4-address-secondary.png)
ステップ3. プライマリノードにロードバランシング仮想サーバーを追加します。
  1. 構成 > トラフィック管理 > ロードバランシング > 仮想サーバー > 追加に移動します。
  2. 名前、プロトコル、IPアドレスタイプ (IPアドレス)、IPアドレス (プライマリクライアントエイリアスIPアドレス)、ポートに必要な値を入力し、OKをクリックします。
    LB仮想サーバークライアントエイリアス(/en-us/vpx/media/gcp-single-nic-lb-vserver-client-alias.png)
ステップ4. プライマリノードにサービスまたはサービスグループを追加します。
  1. 構成 > トラフィック管理 > ロードバランシング > サービス > 追加に移動します。
  2. サービス名、IPアドレス、プロトコル、ポートに必要な値を入力し、OKをクリックします。
ステップ5. プライマリノードで、サービスまたはサービスグループをロードバランシング仮想サーバーにバインドします。
  1. 構成 > トラフィック管理 > ロードバランシング > 仮想サーバーに移動します。
  2. ステップ3で構成したロードバランシング仮想サーバーを選択し、編集をクリックします。
  3. 「サービスとサービスグループ」タブで、「ロードバランシング仮想サーバーサービスバインディングなし」をクリックします。
  4. 「手順4」で設定したサービスを選択し、「バインド」をクリックします。
手順6。設定を保存します。
強制フェールオーバー後、セカンダリが新しいプライマリになります。古いプライマリのクライアントエイリアスIP (VIP) は新しいプライマリに移動します。

CLI を使用して高可用性を構成する

手順1。NetScaler CLI を使用して、両方のインスタンスで高可用性を INC Enabled モードで設定します。
プライマリノードで、次のコマンドを入力します。
add ha node 1 <sec_ip> -inc ENABLED
セカンダリノードで、次のコマンドを入力します。
add ha node 1 <prim_ip> -inc ENABLED
sec_ip は、セカンダリノードの管理NICの内部IPアドレスを指します。
prim_ip は、プライマリノードの管理NICの内部IPアドレスを指します。
手順2。プライマリノードとセカンダリノードの両方にVIPとSNIPを追加します。
プライマリノードで次のコマンドを入力します。
add ns ip <primary_client_alias_ip> <subnet> -type VIP
注:
VMインスタンスでクライアントサブネット用に構成されたエイリアスIPアドレスとネットマスクを入力します。
add ns ip <primary_server_alias_ip> <subnet> -type SNIP
セカンダリノードで次のコマンドを入力します。
add ns ip <primary_client_alias_ip> <subnet> -type VIP
注記:
VMインスタンスでクライアントサブネット用に構成されたエイリアスIPアドレスとネットマスクを入力します。
add ns ip <secondary_server_alias_ip> <subnet> -type SNIP
注記:
VMインスタンスでサーバーサブネット用に構成されたエイリアスIPアドレスとネットマスクを入力します。
ステップ 3. プライマリノードで仮想サーバーを追加します。
次のコマンドを入力します。
add <server_type> vserver <vserver_name> <protocol> <primary_client_alias_ip> <port>
ステップ 4. プライマリノードでサービスまたはサービスグループを追加します。
次のコマンドを入力します。
add service <service_name> <service_ip_address> <protocol> <port>
ステップ 5. プライマリノードで、サービスまたはサービスグループを負荷分散仮想サーバーにバインドします。
次のコマンドを入力します。
bind <server_type> vserver <vserver_name> <service_name>
注記:
設定を保存するには、コマンド save config を入力します。そうしないと、インスタンスを再起動した後に設定が失われます。
