インターネット向けアプリケーション用のNetScaler®高可用性テンプレートを使用してHA-INCノードを構成する
インターネット向けアプリケーションの標準テンプレートを使用すると、HA-INCモードでVPXインスタンスのペアを迅速かつ効率的に展開できます。Azureロードバランサー (ALB) は、フロントエンドにパブリックIPアドレスを使用します。このテンプレートは、3つのサブネットと6つのNICを持つ2つのノードを作成します。サブネットは、管理、クライアント、サーバー側のトラフィック用です。各サブネットには、両方のVPXインスタンス用に2つのNICがあります。
インターネット向けアプリケーション用のNetScaler HAペアテンプレートは、Azure Marketplaceで入手できます。
テンプレートを起動し、Azure可用性セットまたは可用性ゾーンを使用して高可用性VPXペアを展開するには、以下の手順を完了します。
-

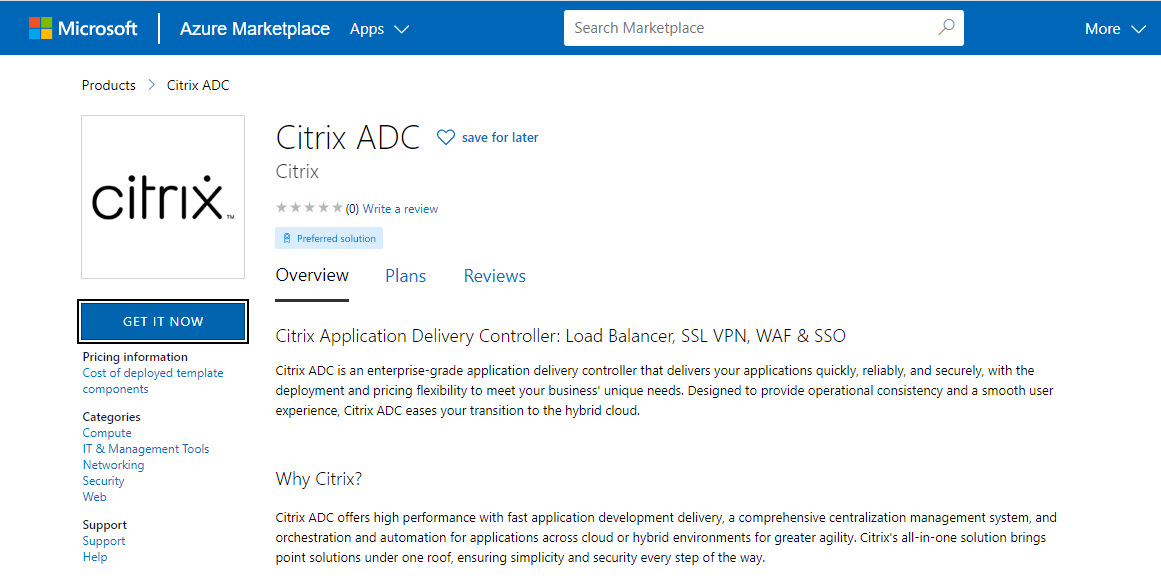

Azure Marketplaceから、NetScalerを検索します。
-
今すぐ入手をクリックします。
-

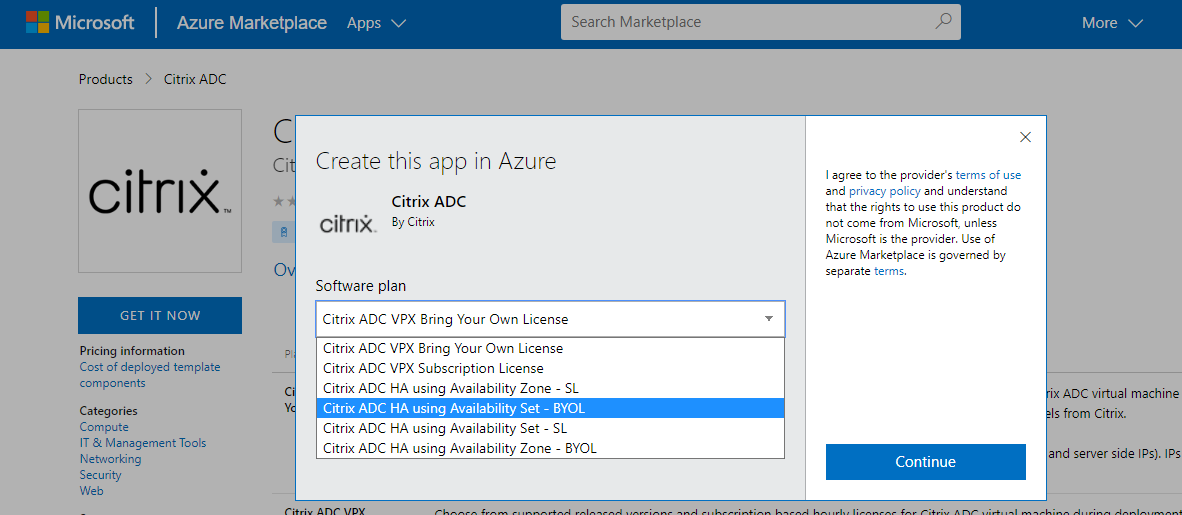

必要なHAデプロイメントとライセンスを選択し、続行をクリックします。
-

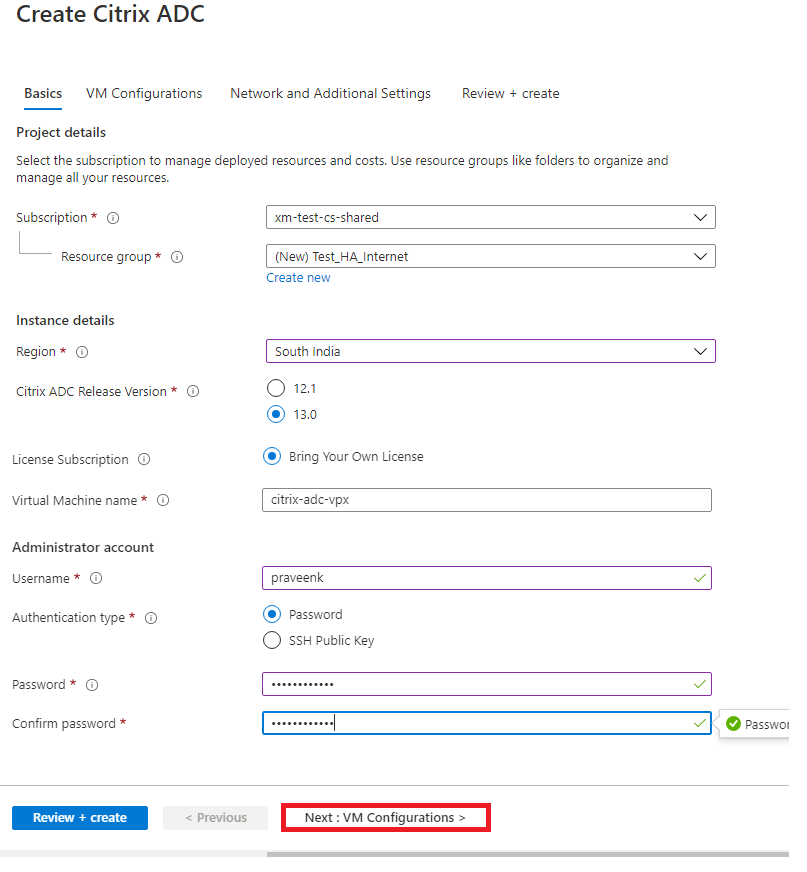

基本ページが表示されます。リソースグループを作成します。パラメータータブで、リージョン、管理者ユーザー名、管理者パスワード、ライセンスタイプ (VM SKU)、およびその他のフィールドの詳細を入力します。
-
**次へ : VM構成 >**をクリックします。
-
VM構成ページで、以下を実行します。
-
パブリックIPドメイン名サフィックスを構成します
-
Azure Monitoring Metrics を有効または無効にする
-
Backend Autoscale™ を有効または無効にする
-
-
次へ: ネットワークと追加設定 > をクリックします。ネットワークと追加設定(/en-us/vpx/media/network-and-additional-settings-alb-citrix.png)
-
ネットワークと追加設定ページで、ブート診断アカウントを作成し、ネットワーク設定を構成します。ブート診断(/en-us/vpx/media/boot-diagnostics-citrix.png)
-
次へ: 確認 + 作成 > をクリックします。
-
基本設定、VM構成、ネットワークと追加設定を確認し、作成をクリックします。必要な構成でAzureリソースグループが作成されるまで、しばらく時間がかかる場合があります。完了後、Azureポータルでリソースグループを選択して、LBルール、バックエンドプール、ヘルスプローブなどの構成の詳細を確認します。高可用性ペアは、citrix-adc-vpx-0 と citrix-adc-vpx-1 として表示されます。HAセットアップで、セキュリティルールやポートの追加作成など、さらに変更が必要な場合は、Azureポータルから実行できます。必要な構成が完了すると、次のリソースが作成されます。HAインターネットアプリケーションリソースグループ(/en-us/vpx/media/ha-internet-application-resource-group.png)
-
次の構成を検証するには、citrix-adc-vpx-0 および citrix-adc-vpx-1 ノードにログオンする必要があります。
-
両方のノードのNSIPアドレスは、管理サブネット内にある必要があります。
-

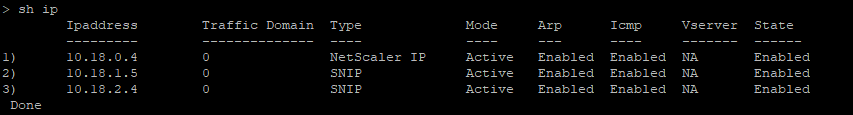

プライマリ (citrix-adc-vpx-0) およびセカンダリ (citrix-adc-vpx-1) ノードには、2つのSNIPアドレスが表示されるはずです。1つのSNIP (クライアントサブネット) はALBプローブへの応答に使用され、もう1つのSNIP (サーバーサブネット) はバックエンドサーバー通信に使用されます。

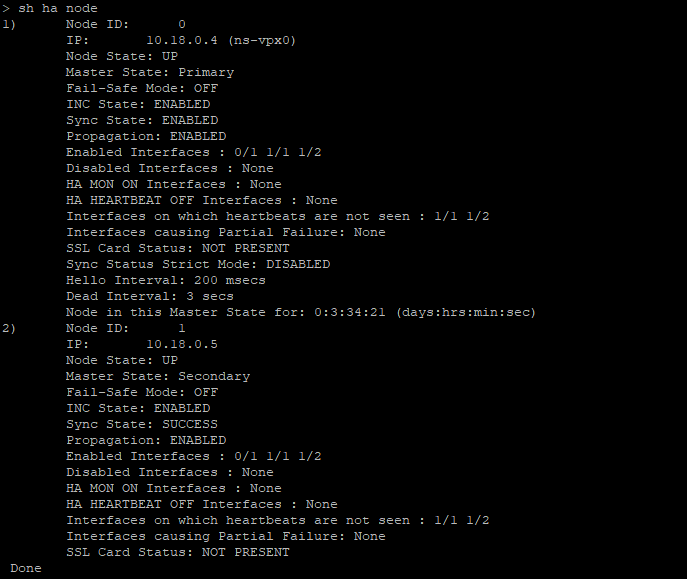

注記:HA-INCモードでは、citrix-adc-vpx-0とcitrix-adc-vpx-1 VMのSNIPアドレスは異なります。これは、両方が同じである従来のオンプレミスADC高可用性展開とは異なります。プライマリノード (citrix-adc-vpx-0) 上

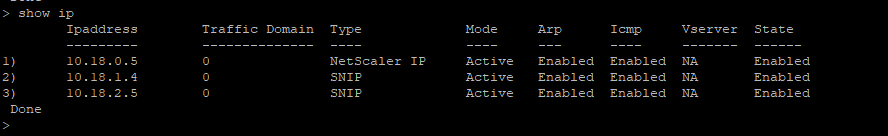

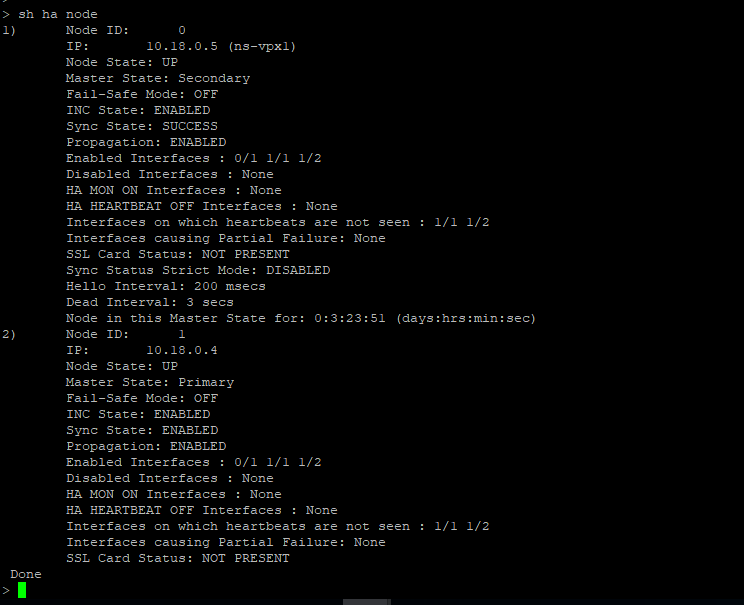

セカンダリノード (citrix-adc-vpx-1) 上
-
-
プライマリノードとセカンダリノードがUPになり、同期ステータスがSUCCESSになったら、プライマリノード (citrix-adc-vpx-0) 上で、ALB仮想サーバーのパブリックIPアドレスを使用してロードバランシング仮想サーバーまたはゲートウェイ仮想サーバーを構成する必要があります。詳細については、「サンプル構成」セクションを参照してください。
-

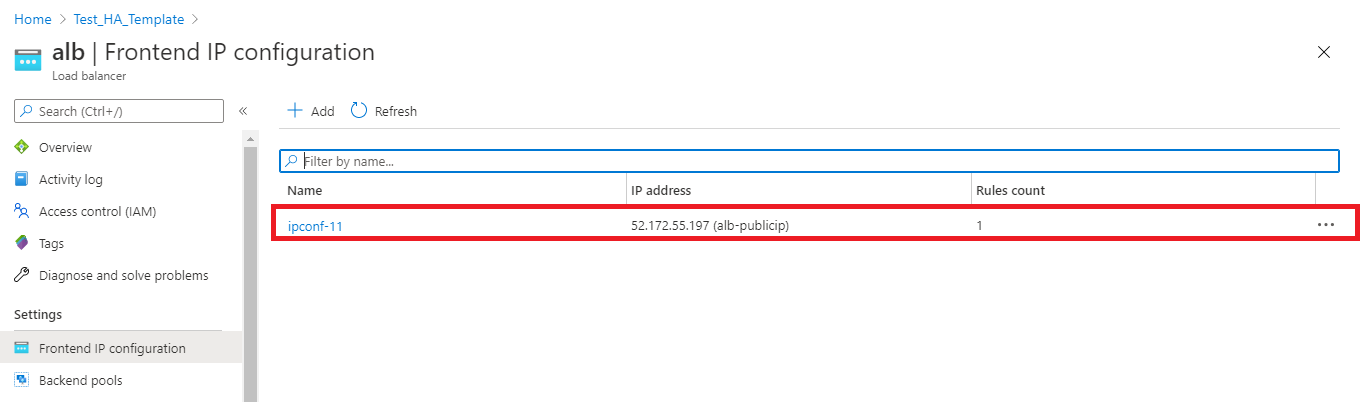

ALB仮想サーバーのパブリックIPアドレスを見つけるには、Azure portal > Azure Load Balancer > フロントエンドIP構成に移動します。
-

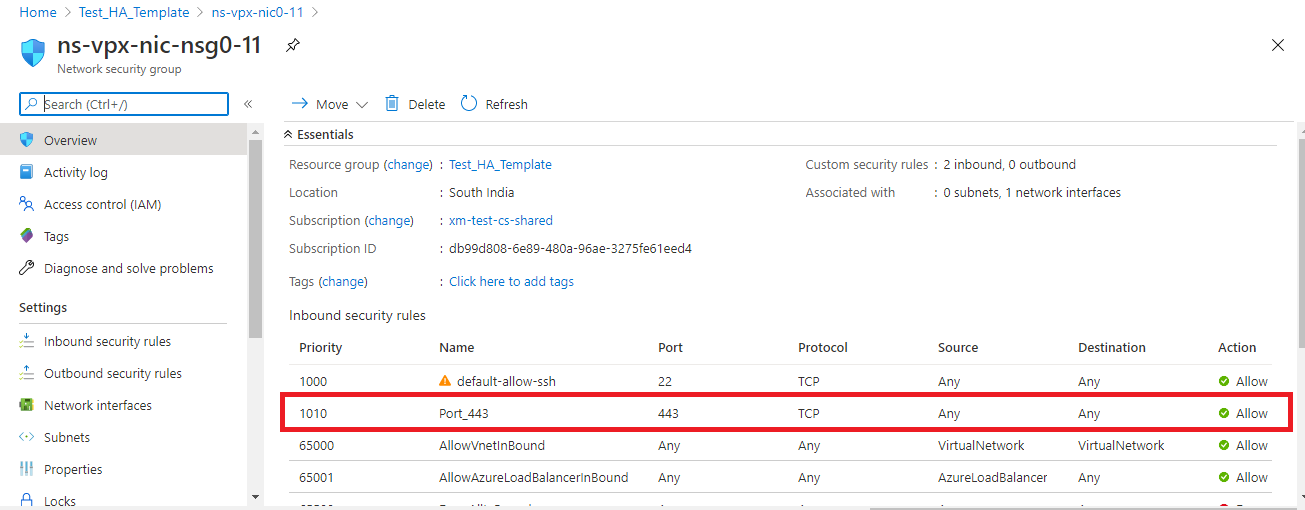

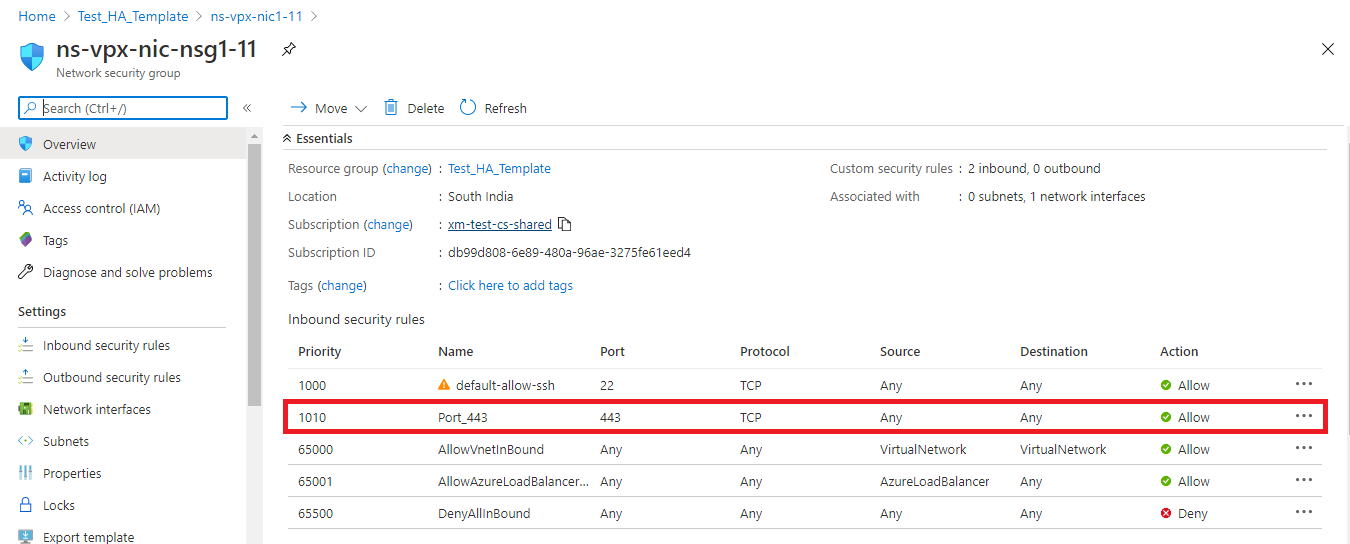

両方のクライアントインターフェイスのネットワークセキュリティグループに、仮想サーバーポート443のインバウンドセキュリティルールを追加します。
-

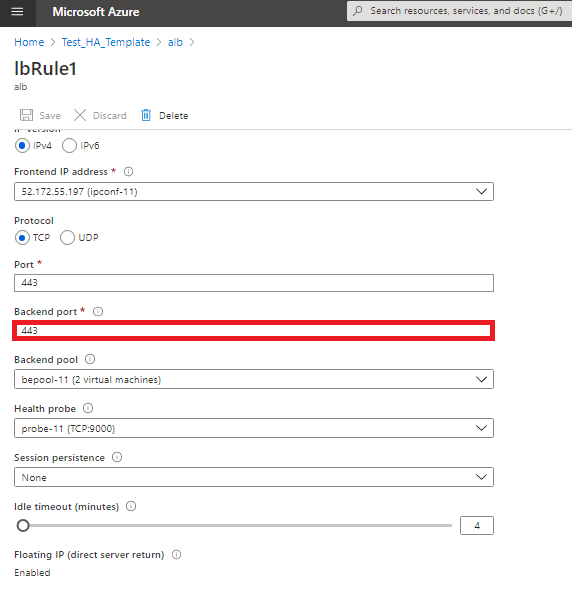

アクセスしたいALBポートを構成し、指定されたポートのインバウンドセキュリティルールを作成します。バックエンドポートは、ロードバランシング仮想サーバーポートまたはVPN仮想サーバーポートです。
-

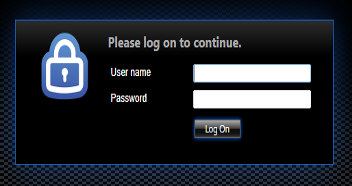

これで、ALBパブリックIPアドレスに関連付けられた完全修飾ドメイン名 (FQDN) を使用して、負荷分散仮想サーバーまたはVPN仮想サーバーにアクセスできます。
Related information
構成例
ゲートウェイVPN仮想サーバーと負荷分散仮想サーバーを構成するには、プライマリノード (ADC-VPX-0) で次のコマンドを実行します。構成はセカンダリノード (ADC-VPX-1) に自動的に同期されます。
ゲートウェイ構成例
enable feature aaa LB SSL SSLVPN
add ip 52.172.55.197 255.255.255.0 -type VIP
add vpn vserver vpn_ssl SSL 52.172.55.197 443
add ssl certKey ckp -cert cgwsanity.cer -key cgwsanity.key
bind ssl vserver vpn_ssl -certkeyName ckp
負荷分散構成例
enable feature LB SSL
enable ns mode MBF
add lb vserver lb_vs1 SSL 52.172.55.197 443
bind ssl vserver lb_vs1 -certkeyName ckp
これで、ALBのパブリックIPアドレスに関連付けられたFQDNを使用して、負荷分散仮想サーバーまたはVPN仮想サーバーにアクセスできます。
負荷分散仮想サーバーの構成方法の詳細については、リソースセクションを参照してください。
リソース：
HA展開と仮想サーバー構成に関連する追加情報は、以下のリンクを参照してください。
