クラスタリンクアグリゲーションの構成

最終公開日 : Sep 25, 2026
クラスタリンクアグリゲーションは、その名の通り、クラスタノードインターフェイスのグループをチャネルに結合します。これはNetScalerリンクアグリゲーション（LA）の拡張機能です。唯一の違いは、リンクアグリゲーションではインターフェイスが同じデバイス上にある必要があるのに対し、クラスタリンクアグリゲーションではインターフェイスがクラスタの異なるノード上にある点です。リンクアグリゲーションの詳細については、「リンクアグリゲーションの構成」を参照してください。

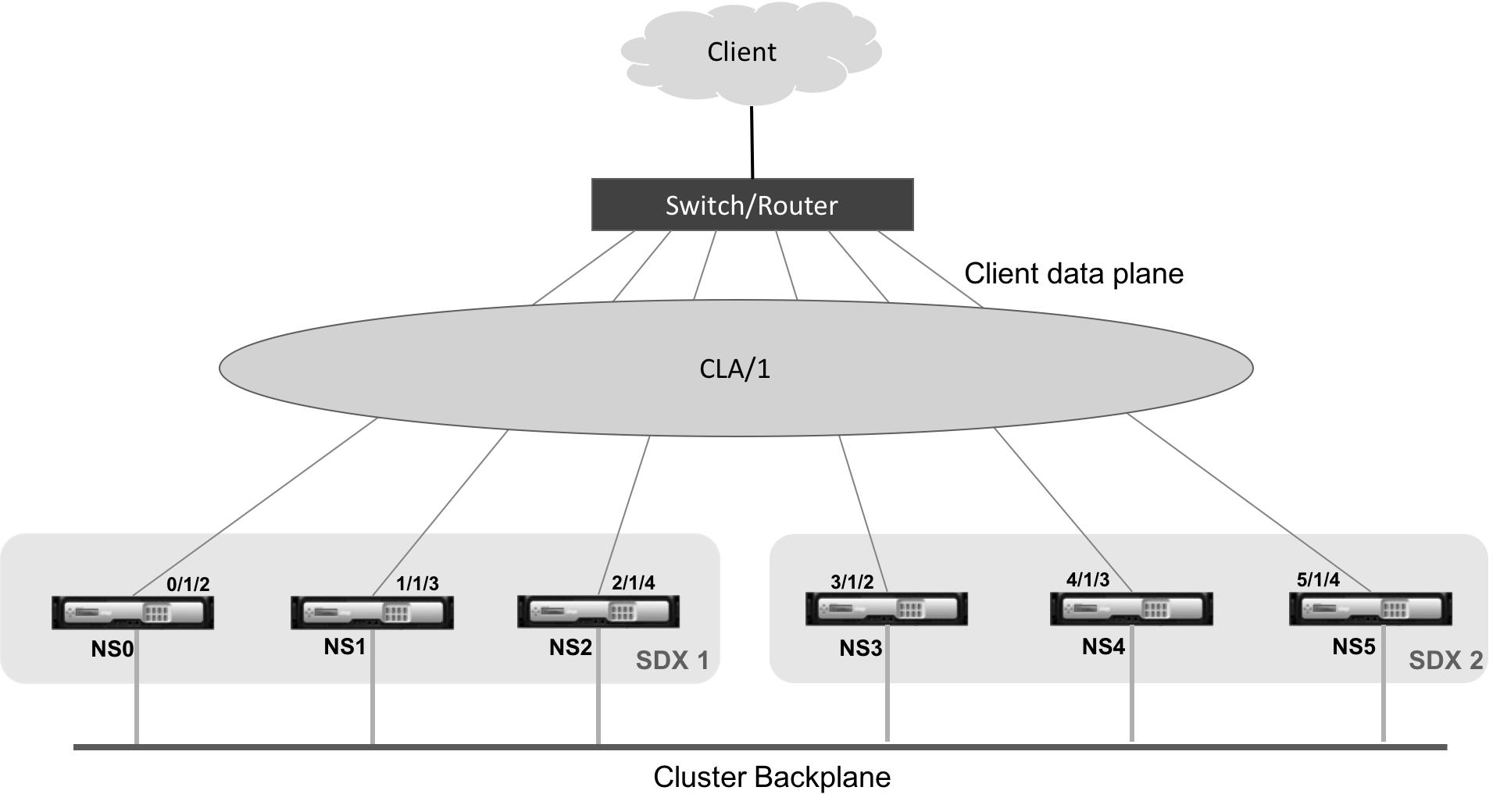

たとえば、2つのSDXアプライアンスにまたがる6ノードクラスタで、すべての6ノードがアップストリームスイッチに接続されている場合を考えます。インターフェイス0/1/2、1/1/3、2/1/4、3/1/2、4/1/3、および5/1/4をバインドすることで、クラスタLAチャネル（CLA/1）が形成されます。
CLAG
クラスタLAチャネルには、次の属性があります。
  • 各チャネルには、クラスタノード間で合意された一意のMACアドレスがあります。
  • このチャネルは、ローカルおよびリモートのSDXノードのインターフェイスの両方をバインドできます。
  • クラスタでは、最大4つのクラスタLAチャネルがサポートされます。
  • 各クラスタLAチャネルには、最大16個のインターフェイスをバインドできます。
  • バックプレーンインターフェイスをクラスタLAチャネルの一部にすることはできません。
  • インターフェイスがクラスタLAチャネルにバインドされている場合、チャネルパラメータがネットワークインターフェイスパラメータよりも優先されます。
  • ネットワークインターフェイスは1つのチャネルにのみバインドできます。
  • クラスタLAチャネル（例: CLA/1）またはそのメンバーインターフェイスで、クラスタノードへの管理アクセスを構成しないでください。ノードがINACTIVEの場合、対応するクラスタLAインターフェイスはPOWER OFFとマークされ、管理アクセスが失われます。

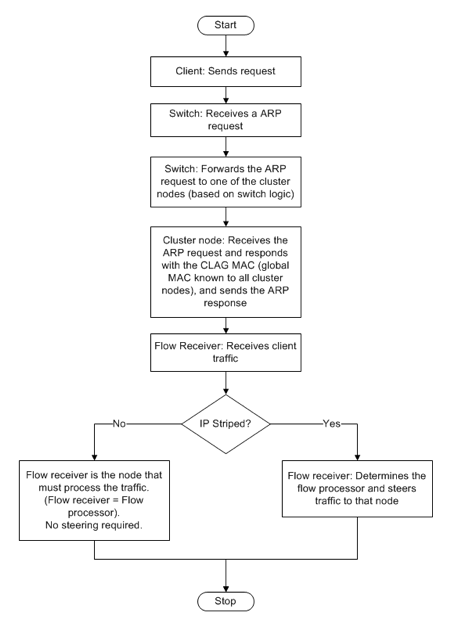

ARPフロー
クラスタIPアドレスと外部接続デバイスで同様の構成を実装します。可能であれば、アップストリームスイッチを構成して、MACアドレスではなくIPアドレスまたはポートに基づいてトラフィックを分散させます。
留意点:
  • LACPを有効にする（LACPモードをACTIVEまたはPASSIVEのいずれかに指定して）。 注: NetScalerクラスターと外部接続デバイスの両方でLACPモードがPASSIVEに設定されていないことを確認してください。
  • クラスターLAチャネルを作成する場合、LACPキーは5から8までの値を持つことができます。これらのLACPキーはCLA/1、CLA/2、CLA/3、CLA/4にマッピングされます。
  • SDXアプライアンスでは、クラスターリンクアグリゲーショングループ（CLAG）のメンバーインターフェースを他の仮想マシンと共有することはできません。
  • アップストリームスイッチでは、クラスターノードでの長時間のトラフィックブラックホールを避けるために、LACPタイムアウトを「short」に設定してください。この設定は、LACPタイムアウトが経過するまで、アップストリームスイッチにCLAGとそのメンバーインターフェースの電源オフが通知されない場合に役立ちます。
前提条件:
NetScalerインスタンスのクラスターを作成します。クラスターのノードは、同じSDXアプライアンス上にあるNetScalerインスタンス、または同じサブネットで利用可能な他のSDXアプライアンス上にあるNetScalerインスタンスにすることができます。
Management Serviceを使用してクラスターLAチャネルを構成するには:
  1. SDXアプライアンスにログオンします。
  2. Configurationタブで、NetScalerに移動し、Clustersをクリックします。
  3. Cluster Instancesページで、クラスターを選択し、CLAGをクリックします。
    クラスターインスタンスを編集(/en-us/sdx/media/cluster-instance-clag-edit.png)
  4. Create CLAGダイアログボックスで、次の操作を行います。
    1. Channel IDドロップダウンリストで、クラスターLAチャネルIDを選択します。
    2. Interfacesセクションで、Available選択ボックスからインターフェースを選択し、**+**をクリックします。
    3. 選択したインターフェイスは、Configured 選択ボックスの下に表示されます。
  5. Setting セクションで、次の操作を行います。
    1. Alias フィールドに、クラスターLAチャネルの代替名を入力します。
    2. LACP Timeout フィールドで、LACPDUを受信しない場合にリンクが集約されない間隔を定義するために、次のいずれかの値を選択します。
      この値は、SDXアプライアンスとパートナーノードのリンクアグリゲーションに参加しているすべてのポートで一致している必要があります。
      • Long – 30秒
      • Short – 1秒
    3. 高可用性 (HA) 構成の場合は、HA Monitoring チェックボックスをオンにして、障害イベントのチャネルを監視します。HA MONが有効になっているLAチャネルに障害が発生すると、HAフェイルオーバーがトリガーされます。
    4. Tag All を選択すると、このチャネルで送信されるすべてのパケットに4バイトの802.1qタグが追加されます。ON 設定は、このチャネルにバインドされているすべてのVLANにタグを適用します。OFFは、ネイティブVLAN以外のすべてのVLANにタグを適用します。
  6. Create をクリックして、いずれかのSDXアプライアンスのCLAGを構成します。
    CLAGを作成する(/en-us/sdx/media/create-clag.png)
  7. Confirm ダイアログボックスで、Yes をクリックして、他のSDXアプライアンスのCLAG設定を更新します。
    注:
    • No を選択した場合、CLAGは構成されません。
    • 他のSDXアプライアンスのCLAG設定を手動で更新します。
    • MTU設定は、両方のSDXアプライアンスで同じである必要があります。MTU設定は、いずれかのSDXアプライアンスで手動で変更する必要があります。
  8. CLAGsダイアログボックスでMTU設定を変更するには、次の操作を行います。
    1. CLA/1を選択し、Editをクリックします。
    2. Configure CLAGダイアログボックスで、MTUフィールドにMTUを手動で設定し、OKをクリックします。
  9. Confirmダイアログボックスで、Yesをクリックします。
