Konfigurieren der Cluster-Link-Aggregation

Last published : Sep 23, 2026
Die Cluster-Link-Aggregation fasst, wie der Name schon sagt, eine Gruppe von Cluster-Knoten-Schnittstellen zu einem Kanal zusammen. Sie ist eine Erweiterung der NetScaler-Link-Aggregation (LA). Der einzige Unterschied besteht darin, dass bei der Link-Aggregation die Schnittstellen auf demselben Gerät sein müssen, während bei der Cluster-Link-Aggregation die Schnittstellen auf verschiedenen Knoten des Clusters liegen. Weitere Informationen zur Link-Aggregation finden Sie unter Konfigurieren der Link-Aggregation.
Betrachten Sie beispielsweise einen Sechs-Knoten-Cluster über zwei SDX-Appliances, bei dem alle sechs Knoten mit einem Upstream-Switch verbunden sind. Ein Cluster-LA-Kanal (CLA/1) wird durch Binden der Schnittstellen 0/1/2, 1/1/3, 2/1/4, 3/1/2, 4/1/3 und 5/1/4 gebildet.
CLAG
Ein Cluster-LA-Kanal weist die folgenden Attribute auf:
  • Jeder Kanal hat eine eindeutige MAC-Adresse, die von den Cluster-Knoten vereinbart wird.
  • Der Kanal kann Schnittstellen sowohl lokaler als auch entfernter SDX-Knoten binden.
  • In einem Cluster werden maximal vier Cluster-LA-Kanäle unterstützt.
  • Maximal 16 Schnittstellen können an jeden Cluster-LA-Kanal gebunden werden.
  • Backplane-Schnittstellen können nicht Teil eines Cluster-LA-Kanals sein.
  • Wenn eine Schnittstelle an einen Cluster-LA-Kanal gebunden ist, haben die Kanalparameter Vorrang vor den Parametern der Netzwerkschnittstelle.
  • Eine Netzwerkschnittstelle kann nur an einen Kanal gebunden werden.
  • Konfigurieren Sie den Verwaltungszugriff auf einen Cluster-Knoten nicht auf einem Cluster-LA-Kanal (z. B. CLA/1) oder dessen Mitgliedsschnittstellen. Wenn der Knoten INAKTIV ist, wird die entsprechende Cluster-LA-Schnittstelle als AUSGESCHALTET markiert, wodurch der Verwaltungszugriff verloren geht.
ARP flow
Implementieren Sie ähnliche Konfigurationen auf der Cluster-IP-Adresse und auf dem externen Verbindungsgerät. Konfigurieren Sie, wenn möglich, den Upstream-Switch so, dass der Datenverkehr basierend auf der IP-Adresse oder dem Port anstelle der MAC-Adresse verteilt wird.
Wichtige Hinweise:
  • LACP aktivieren (indem der LACP-Modus entweder als AKTIV oder PASSIV angegeben wird). Hinweis: Stellen Sie sicher, dass der LACP-Modus weder auf dem NetScaler-Cluster noch auf dem externen Verbindungsgerät auf PASSIV eingestellt ist.
  • Zum Erstellen eines Cluster-LA-Kanals kann der LACP-Schlüssel einen Wert von 5 bis 8 haben. Diese LACP-Schlüssel werden CLA/1, CLA/2, CLA/3 und CLA/4 zugeordnet.
  • Auf der SDX-Appliance können die Mitgliedsschnittstellen der Cluster-Link-Aggregationsgruppe (CLAG) nicht mit anderen virtuellen Maschinen geteilt werden.
  • Stellen Sie auf dem Upstream-Switch das LACP-Timeout auf „short“ ein, um lang anhaltende Traffic-Blackholes auf Cluster-Knoten zu vermeiden. Diese Einstellung ist nützlich, wenn der Upstream-Switch erst nach dem LACP-Timeout über das Ausschalten der CLAG und ihrer Mitgliedsschnittstellen benachrichtigt wird.
Voraussetzungen:
Erstellen Sie einen Cluster von NetScaler-Instanzen. Die Knoten des Clusters können NetScaler-Instanzen auf derselben SDX-Appliance oder auf anderen SDX-Appliances sein, die im selben Subnetz verfügbar sind.
So konfigurieren Sie einen Cluster-LA-Kanal mithilfe des Management Service:
  1. Melden Sie sich bei der SDX-Appliance an.
  2. Klicken Sie auf der Registerkarte Configuration auf NetScaler und dann auf Clusters.

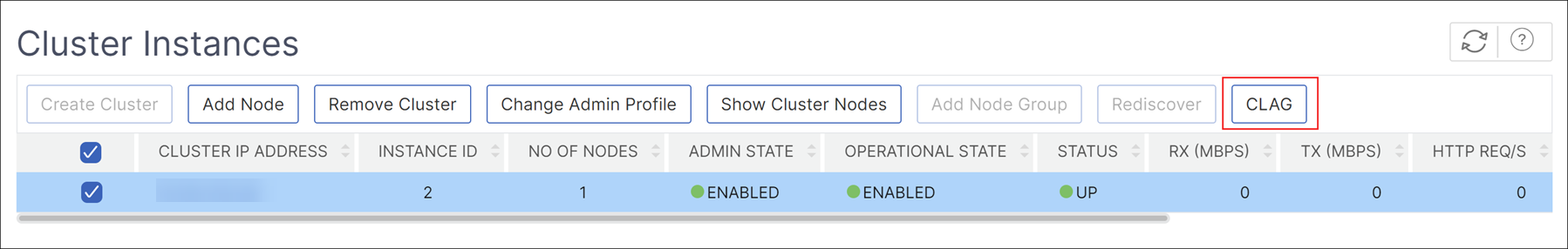

  3. Wählen Sie auf der Seite Cluster Instances den Cluster aus und klicken Sie auf CLAG.
    Eine Cluster-Instanz bearbeiten

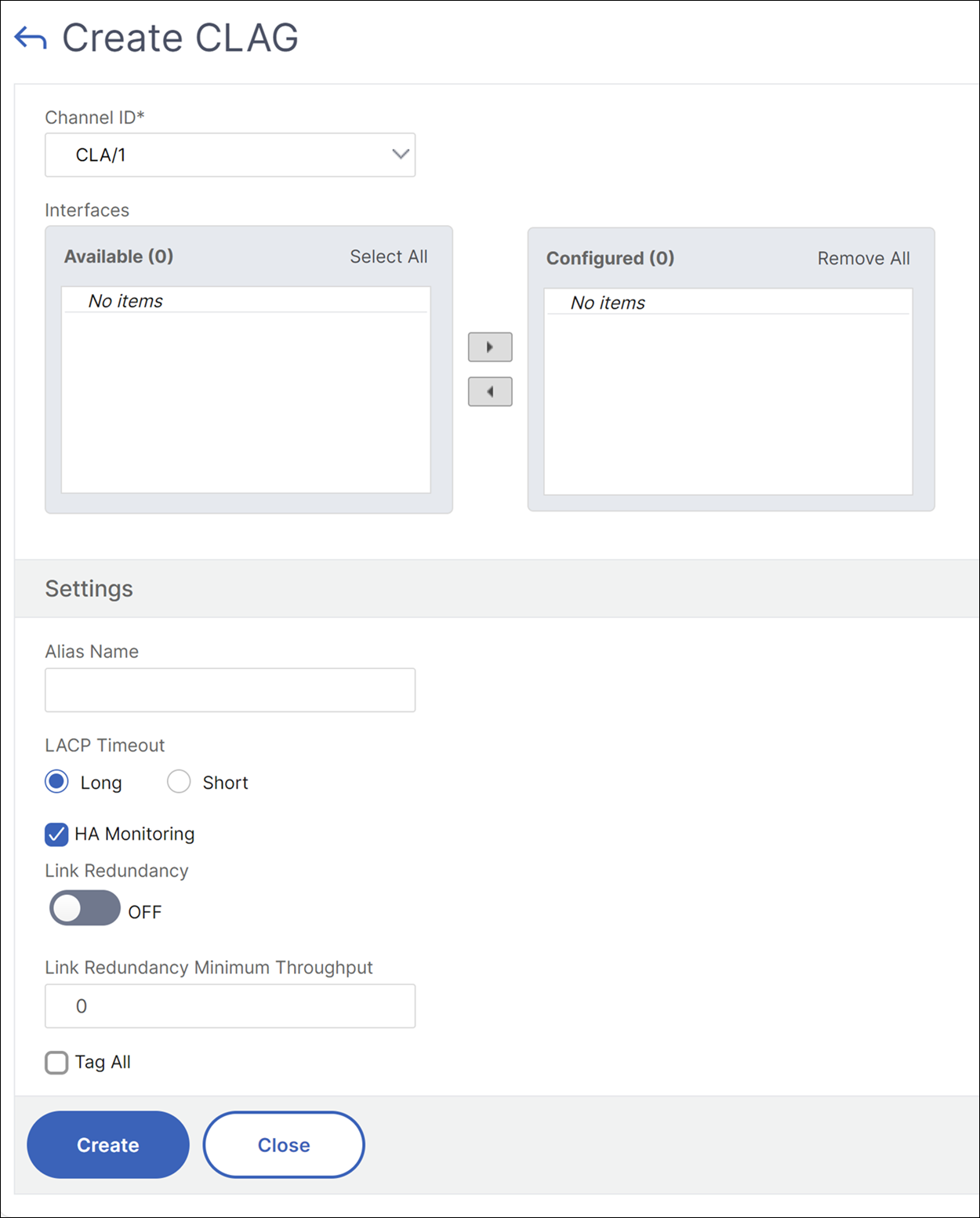

  4. Führen Sie im Dialogfeld Create CLAG die folgenden Schritte aus:
    1. Wählen Sie in der Dropdown-Liste Channel ID die Cluster-LA-Kanal-ID aus.
    2. Wählen Sie im Abschnitt Interfaces aus dem Auswahlfeld Available die Schnittstellen aus und klicken Sie auf +.
    3. Die ausgewählten Schnittstellen werden unter dem Auswahlfeld Konfiguriert angezeigt.
  5. Führen Sie im Abschnitt Einstellung die folgenden Schritte aus:
    1. Geben Sie im Feld Alias einen alternativen Namen für den Cluster-LA-Kanal ein.
    2. Wählen Sie im Feld LACP-Timeout einen der folgenden Werte aus, um das Intervall zu definieren, nach dem eine Verbindung nicht mehr aggregiert wird, wenn die Verbindung keine LACPDU empfängt.
      Der Wert muss auf allen Ports übereinstimmen, die an der Link-Aggregation auf der SDX-Appliance und dem Partnerknoten teilnehmen:
      • Lang – 30 Sekunden
      • Kurz – 1 Sekunde
    3. Wählen Sie für die Hochverfügbarkeitskonfiguration (HA) das Kontrollkästchen HA-Überwachung aus, um den Kanal auf Fehlerereignisse zu überwachen. Ein Fehler eines LA-Kanals, bei dem HA MON aktiviert ist, löst ein HA-Failover aus.
    4. Wählen Sie Alle markieren, um jedem über diesen Kanal gesendeten Paket ein vier Byte langes 802.1q-Tag hinzuzufügen. Die Einstellung EIN wendet Tags für alle VLANs an, die an diesen Kanal gebunden sind. AUS wendet das Tag auf alle VLANs außer dem nativen VLAN an.
  6. Klicken Sie auf Erstellen, um eine CLAG für eine der SDX-Appliances zu konfigurieren.
    CLAG erstellen
  7. Klicken Sie im Dialogfeld Bestätigen auf Ja, um die CLAG-Einstellungen in den anderen SDX-Appliances zu aktualisieren.
    Hinweise:
    • Wenn Sie Nein auswählen, wird die CLAG nicht konfiguriert.
    • Aktualisieren Sie die CLAG-Einstellungen in den anderen SDX-Appliances manuell.
    • Die MTU-Einstellungen müssen auf beiden SDX-Appliances identisch sein. Die MTU-Einstellungen müssen auf einer der SDX-Appliances manuell geändert werden.
  8. Um die MTU-Einstellungen im Dialogfeld CLAGs zu ändern, gehen Sie wie folgt vor:
    1. Wählen Sie CLA/1 aus und klicken Sie auf Bearbeiten.
    2. Legen Sie im Dialogfeld CLAG konfigurieren die MTU manuell im Feld MTU fest und klicken Sie auf OK.
  9. Klicken Sie im Dialogfeld Bestätigen auf Ja.
