各インスタンスに専用インターフェースを割り当てた統合

最終公開日 : Sep 25, 2026
以下の例では、インスタンスは複数のネットワークの一部です。インターフェース0/1は、内部10.1.1.xネットワークの一部であるManagement Serviceに割り当てられています。NetScalerインスタンス2と3は10.1.200.xネットワーク（VLAN 100）の一部です。NetScalerインスタンス4と5は10.1.3.xネットワーク（VLAN 200）の一部です。
オプションで、すべてのインスタンスにNSVLANを設定できます。
次の図は、上記のユースケースを示しています。

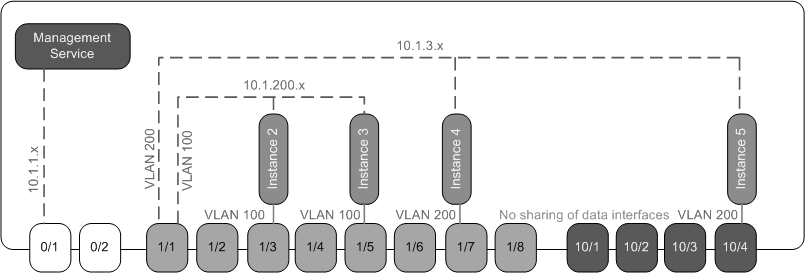

図1. 複数のネットワークにNetScalerインスタンスを持つSDXアプライアンスのネットワークトポロジ
トポロジー1
SDXアプライアンスはスイッチに接続されています。アプライアンスのポート1/1が接続されているスイッチポートに、VLAN ID 100と200が設定されていることを確認してください。
次の表は、この例でNetScalerインスタンス5と3をプロビジョニングするために使用されるパラメータの名前と値を示しています。
パラメータ名 インスタンス5の値 インスタンス3の値
名前 vpx5 vpx3
IPアドレス 10.1.3.2 10.1.200.2
ネットマスク 255.255.255.0 255.255.255.240
ゲートウェイ 10.1.3.1 10.1.200.1
XVAファイル NS-VPX-XEN-10.0-51.308.a_nc.xva NS-VPX-XEN-10.0-51.308.a_nc.xva
機能ライセンス プラチナ プラチナ
管理者プロファイル ns_nsroot_profile ns_nsroot_profile
ユーザー名 vpx5 vpx3
パスワード Sdx1 ルート
パスワードの確認 Sdx1 ルート
シェル/SFTP/SCPアクセス 真 真
合計メモリ (MB) 2048 2048
#SSLチップ 1 1
スループット (Mbps) 1000 1000
1秒あたりのパケット数 1000000 1000000
CPU 共有 共有
インターフェース 1/1 および 10/4 1/1 および 1/5
NSVLAN 200 100
追加 (interface) 1/1 1/1
タグ付きインターフェース Tagged を選択 Tagged を選択

この例に示すように NetScaler インスタンス 5 および 3 をプロビジョニングするには

  1. Configuration タブで、ナビゲーションペインの NetScaler Configuration を展開し、次に Instances をクリックします。
  2. NetScaler インスタンスペインで、Add をクリックします。
  3. Provision NetScaler Wizard で、ウィザードの指示に従って、前の表に示されている値にパラメーターを設定します。
  4. 「作成」をクリックし、その後「閉じる」をクリックします。プロビジョニングしたNetScalerインスタンスが、NetScalerインスタンスペインに表示されます。
