管理サービスのユーザーインターフェイスの使用を開始する
アプライアンス、管理サービス、および仮想インスタンスの設定、管理、およびモニタリングを開始するには、ブラウザを使用して管理サービスのユーザーインターフェイスに接続します。その後、アプライアンス上で仮想インスタンスをプロビジョニングします。
Management Service ユーザーインターフェイスには、サポートされている次のブラウザのいずれかを使用して接続できます。
-
Internet Explorer
-
Google Chrome
-
Apple Safari
-
Mozilla Firefox
管理サービスのユーザーインターフェイスにログオンします
-
Web ブラウザのアドレスフィールドに、次のいずれかを入力します。
http://Management Service IP Addressまたはhttps://Management Service IP Address -
ページの と に、管理サービスのユーザー名とパスワードを入力します。デフォルトのユーザ名は
nsrootです。以前のデフォルトパスワードが機能しない場合は、アプライアンスのシリアル番号を入力してみてください。シリアル番号のバーコードは、アプライアンスの背面にあります。初期構成後にデフォルトのパスワードを変更することをお勧めします。admin パスワードの変更については、 デフォルトユーザアカウントのパスワードの変更を参照してください。 -
初期セットアップウィザード
セットアップウィザードを使用すると、すべての初回設定を 1 つのフローで完了できます。
このウィザードを使用して、ネットワーク構成の詳細とシステム設定の構成、デフォルトの管理者パスワードの変更、ライセンスの管理と更新を行うことができます。
このウィザードを使用して、初期構成時に SDX アプライアンスに指定したネットワーク構成の詳細を変更することもできます。
-
インターフェイス: アプライアンスを管理ワークステーションまたはネットワークに接続する管理インターフェイス。可能な値:0/1、0/2。デフォルト:0/1。
-
Gateway: アプライアンスのサブネットからトラフィックを転送するルーターの IP アドレス。
-
-
アプライアンス管理 IP: Web ブラウザを使用して管理サービスにアクセスするために使用される IPv4 アドレス。
-
Netmask: SDX アプライアンスが配置されているサブネットマスク。
-
-
DNS: プライマリ DNS サーバの IPv4 アドレス。IPv6 アドレスは、プライマリ DNS サーバではサポートされていません。
-
管理サービスにIPv6アドレスを使用する場合は、IPv6チェックボックスを選択し、次のパラメータの詳細を入力します。
-
管理サービスの IP アドレス: Web ブラウザを使用して管理サービスにアクセスするために使用される IPv6 アドレス。
-
ゲートウェイ IPv6 アドレス: アプライアンスのサブネットからトラフィックを転送するルーターの IPv4 アドレス。
-
重要:
**で、管理サービスとNetScaler ADCインスタンスがセキュリティで保護されたチャネル経由でのみ相互に通信する必要があることを指定できます。また、Management Service ユーザーインターフェイスへのアクセスを制限することもできます。クライアントは、https を使用しないと管理サービスユーザーインターフェイスにログオンできません。
管理サービスとCitrix Hypervisorのタイムゾーンを変更できます。デフォルトのタイムゾーンは UTC です。管理パスワードを変更するには、 チェックボックスをオンにして新しいパスワードを入力します。
SDX アプライアンスでのインスタンスのプロビジョニング
管理サービスを使用して、SDXアプライアンス上に1つ以上のNetScaler ADCまたはサードパーティインスタンスをプロビジョニングできます。インストールできるインスタンスの数は、購入したライセンスによって異なります。追加されるインスタンスの数がライセンスで指定された数に等しい場合、Management Service はこれ以上のインスタンスのプロビジョニングを許可しません。
サードパーティ製インスタンスのプロビジョニングについては、「 サードパーティ製仮想マシン」を参照してください。
コンソールのアクセス
NetScaler ADC インスタンス、管理サービス、Citrix Hypervisor、およびサードパーティの仮想マシンのコンソールには、管理サービスインターフェイスからアクセスできます。このアクセスは、SDX アプライアンスでホストされているインスタンスのデバッグやトラブルシューティングに役立ちます。
管理サービスまたはCitrix Hypervisorのコンソールにアクセスするには、［ 構成］>［システム］に移動し、［ コンソールアクセス］で［ 管理サービス ］または［ Citrix Hypervisor ］リンクをクリックします。
注:Internet Explorer ブラウザはコンソールアクセスをサポートしていません。コンソールアクセス機能は、管理サービスのHTTPSセッションでのみ使用することをお勧めします。

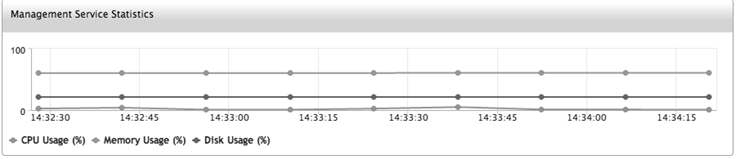

管理サービス統計
ダッシュボードには、SDX アプライアンス上の管理サービスによるメモリ、CPU、およびディスクリソースの使用状況を監視するための管理サービス統計が追加されました。
管理サービスとNetScaler ADC インスタンスへのシングルサインオン
ページの管理
ページには、SDX アプライアンスおよびアプライアンスにプロビジョニングされたインスタンスのパフォーマンスの概要が表示されます。SDX アプライアンスとインスタンスに関する情報は、要件に応じて追加および削除できるガジェットに表示されます。
-
システムリソース： アプライアンス上の CPU コアの総数、SSL チップの総数、空き SSL チップの数、合計メモリ、および空きメモリを表示します。
-
システムCPU | メモリ使用量 (%): アプライアンスの CPU とメモリの使用率をグラフ形式で表示します。
-
システム WAN/LAN スループット (Mbps): 送受信トラフィックに対する SDX アプライアンスの合計スループットを、リアルタイムでプロットされ、定期的に更新されるグラフで表示します。
「ホーム」(Home) ページでは、次の操作を実行できます。
-
NetScaler ADC インスタンスの詳細の表示と非表示
-
ガジェットの追加と削除ガジェットを追加して、他のシステム情報を表示することもできます。これらのガジェットを追加するには、ホームページの右上隅にある矢印 (<<) ボタンをクリックし、検索ボックスにキーワードを入力して、 をクリックします。使用できる文字は、a-z、A-Z、0—9、^、$、*、および _ です。検索ボックスに文字を入力せずに をクリックすると、使用可能なすべてのガジェットが表示されます。ガジェットが表示されたら、 をクリックします。現在、「ホーム」(Home) ページには次のガジェットを追加できます。
-
ハイパーバイザーの詳細： Hypervisor Detailsガジェットには、Citrix Hypervisorの稼働時間、エディション、バージョン、iSCSI修飾名（IQN）、製品コード、シリアル番号、ビルド日、ビルド番号に関する詳細が表示されます。
-
ライセンス: Licenses ガジェットには、SDX ハードウェアプラットフォーム、プラットフォームでサポートされるインスタンスの最大数、サポートされる最大スループット (Mbps)、使用可能なスループット (Mbps) の詳細が表示されます。
-
ポート
SDX アプライアンスが正常に機能するには、SDX アプライアンスで次のポートが開いている必要があります。
| 種類 | ポート | 詳細 |
|---|---|---|
| TCP | 80 | 着信 HTTP (GUI および NITRO) 要求に使用されます。SDX Management Service インターフェイスにアクセスするための主要なインターフェイスの 1 つ。 |
| TCP | 443 | 着信するセキュア HTTP (GUI および NITRO) 要求に使用されます。SDX Management Service インターフェイスにアクセスするための主要なインターフェイスの 1 つ。 |
| TCP | 22 | SDX 管理サービスインターフェイスへの SSH および SCP アクセスに使用されます。 |
| UDP | 162 | SDX 管理サービスインターフェイスは、SDX アプライアンスでホストされている NetScaler ADC インスタンスからの SNMP トラップをリッスンします。 |
| UDP | 161 | SDX 管理サービスインターフェイスは SNMP ウォーク/GET リクエストをリッスンします。 |
