Scénario de déploiement de LLB résilient

Dans le diagramme suivant, il y a deux réseaux : 30.30.30.0 et 30.30.31.0. L'équilibrage de charge de liaison est configuré en fonction de l'adresse IP de destination. Deux itinéraires sont configurés avec les passerelles Router1-VIP et Router2-VIP, respectivement. Router1-VIP est configuré comme une sauvegarde sur Router2-VIP et de la manière opposée. Tout le trafic avec l'adresse IP de destination spécifiée comme 30.30.30.30 est envoyé via Router1-VIP et le trafic avec l'adresse IP de destination spécifiée comme 30.30.31.31 est envoyé via Router2-VIP .

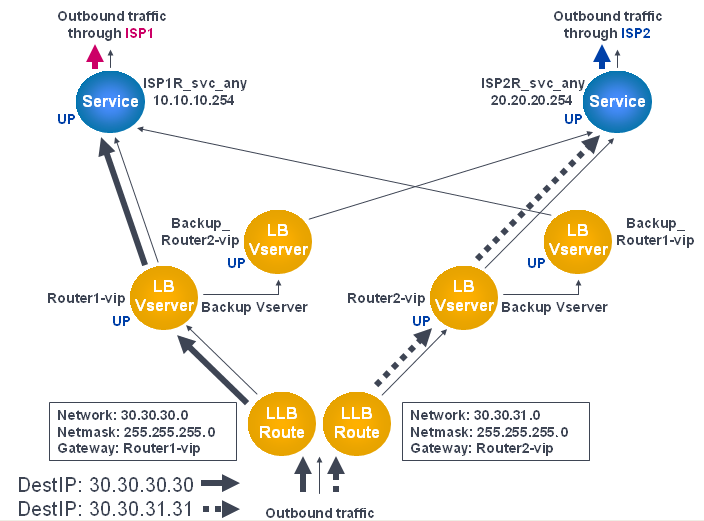

Figure 1. Configuration du déploiement LLB résilient

Remarque : Si votre fournisseur de services Internet a fourni une adresse IPv6, remplacez le service IPv4 par un service IPv6 dans la figure précédente.

Toutefois, si l'une des passerelles (Router1-VIP ou Router2-VIP ) est DOWN, le trafic est acheminé via le routeur de sauvegarde. Dans le diagramme suivant, Router1-VIP pour ISP1 est DOWN, donc tout le trafic avec l'adresse IP de destination spécifiée comme 30.30.30.30 est également envoyé via ISP2.

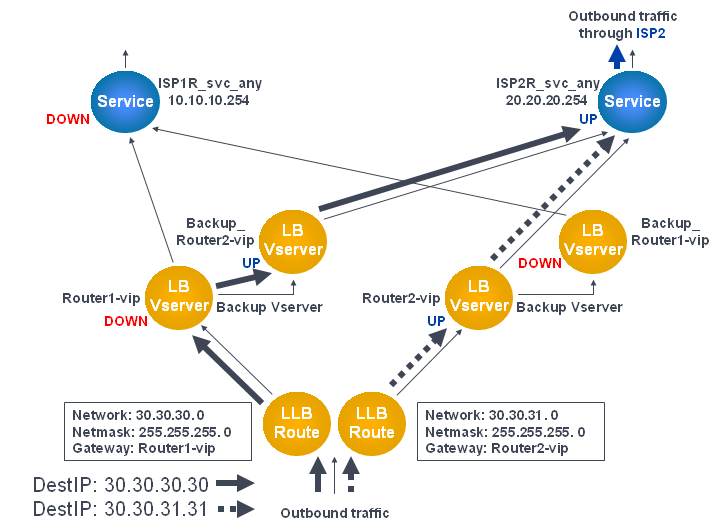

Figure 2. Scénario de déploiement LLB résilient

Remarque : Si votre fournisseur de services Internet a fourni une adresse IPv6, remplacez le service IPv4 par un service IPv6 dans la figure précédente.
