Configurer RNAT avec LLB
Vous pouvez configurer une configuration LLB pour la traduction inverse des adresses réseau (RNAT) pour le trafic sortant. Il garantit que le trafic réseau de retour pour un flux spécifique est acheminé via le même chemin. Configurez d'abord la LLB de base, comme décrit dans Configuration d'un programme d'installation LLB de base, puis configurez RNAT comme décrit dans Configurer RNAT. Activez ensuite le mode « utiliser le sous-réseau IP (USNIP) ».

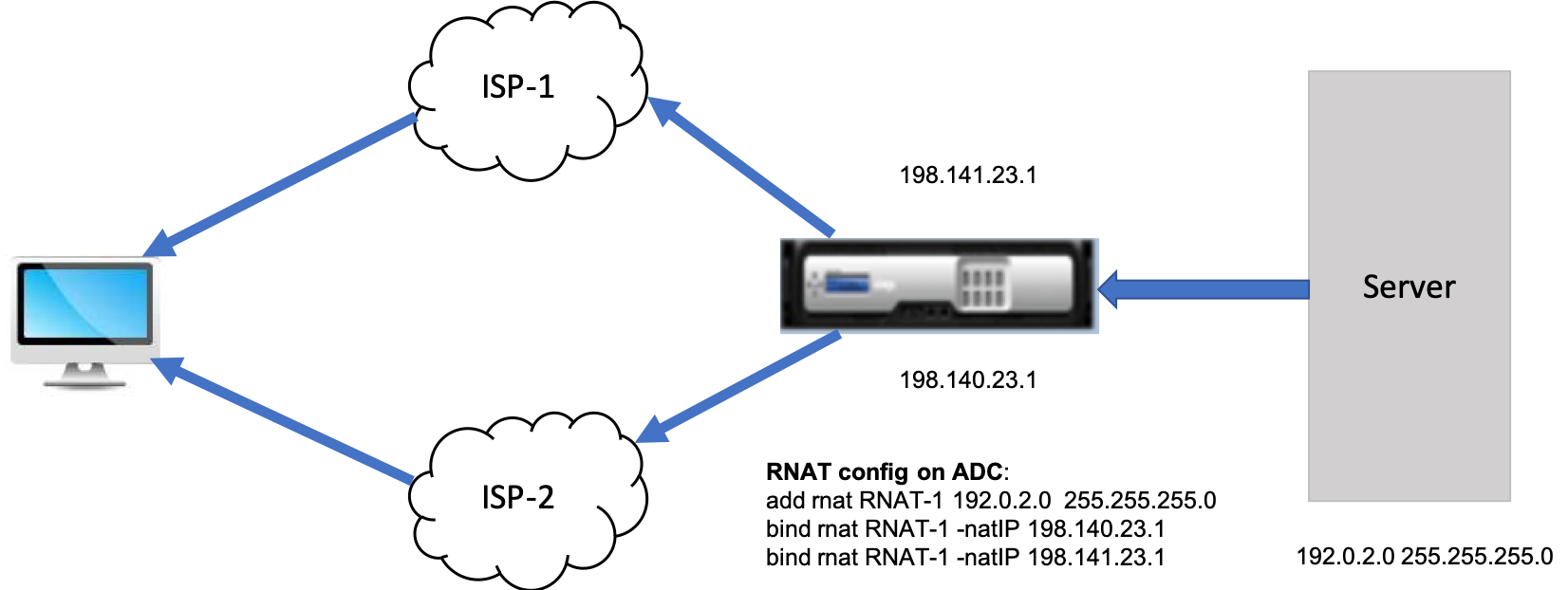

Dans le schéma suivant, l'appliance NetScaler utilise LLB pour acheminer le trafic sortant vers différents liens. Pendant l'opération RNAT, l'appliance ADC remplace les adresses IP sources du trafic sortant par l'adresse IP NAT publique (198.141.23.1) pour acheminer le trafic via ISP-1. De même, l'appliance ADC remplace les adresses IP sources par 198.140.23.1 pour acheminer le trafic via ISP-2.
Related information
Pour ajouter des SNIP aux routeurs ISP à l'aide de l'interface de ligne de commande
À l'invite de commande, tapez :
add NS IP <subnet of first ISP in the IP router> <subnet mask> -type SNIP
add NS IP <subnet of second ISP in the IP router> <subnet mask> -type SNIP
Exemple :
add ns ip 198.140.23.1 255.255.255.0 -type snip
add ns ip 198.141.23.1 255.255.255.0 -type snip
Pour configurer RNAT à l'aide de l'interface de ligne de commande
À l'invite de commande, tapez :
add rnat <name> (<network> | (<aclname> [-redirectPort <port>]))
bind rnat <name> <natIP>@ …
show rnat <name>
Exemple :
add rnat RNAT-1 192.0.2.0 255.255.255.0
bind rnat RNAT-1 -natIP 198.140.23.1
bind rnat RNAT-1 -natIP 198.141.23.1
> show rnat RNAT-1
1) RNAT Name: RNAT-1 Network: 192.0.2.0 Netmask: 255.255.255.0 Traffic Domain: 0
UseProxyPort: ENABLED
NatIP: 198.140.23.1
NatIP: 198.141.23.1
Pour configurer RNAT à l'aide de l'interface graphique
-
Accédez à Système > Réseau > NATS.
-
Dans l'onglet RNAT, cliquez sur Configurer RNAT.
-
Spécifiez le réseau sur lequel effectuer le RNAT.
Remarque
Vous pouvez également configurer RNAT à l'aide des listes de contrôle d'accès (ACL). Pour plus de détails, reportez-vous à Configuration de RNAT .
Pour activer l'utilisation du mode IP de sous-réseau à l'aide de l'interface de ligne de commande
À l'invite de commande, tapez :
enable ns mode USNIP
show ns mode
Exemple :
enable ns mode USNIP
show ns mode
Mode Acronym Status
------- ------- ------
1) Fast Ramp FR ON
2) ….
8) Use Subnet IP USNIP ON
9) …
Pour activer le mode Utiliser l'adresse IP du sous-réseau à l'aide de l'interface graphique
-
Accédez à Système > Paramètres et, sous Modes et fonctionnalités, cliquez sur Configurer les modes.
-
Dans la boîte de dialogue Configurer les modes, sélectionnez Utiliser l'adresse IP du sous-réseau, puis cliquez sur OK.
