SDXアプライアンスに構成されたエンティティのリアルタイムステータスを監視および管理する
NetScaler SDXアプライアンスは、SDXアプライアンスでホストされている仮想アプライアンス全体の仮想サーバー、サービス、サービスグループ、およびサーバーの状態を監視および管理できます。仮想サーバーの健全性や、サービスまたはサービスグループの最後の状態変更からの経過時間などの値を監視できます。この監視により、エンティティのリアルタイムステータスが可視化され、NetScalerインスタンスに多数のエンティティが構成されている場合に、これらのエンティティの管理が容易になります。
ダッシュボード(/en-us/sdx/media/entity-1-citrix.png)
Related information
仮想サーバーのステータスを表示する
仮想サーバーの状態と健全性のリアルタイム値を監視できます。また、名前、IPアドレス、仮想サーバーのタイプなど、仮想サーバーの属性を表示することもできます。
-
仮想サーバーのステータスを表示するには
-

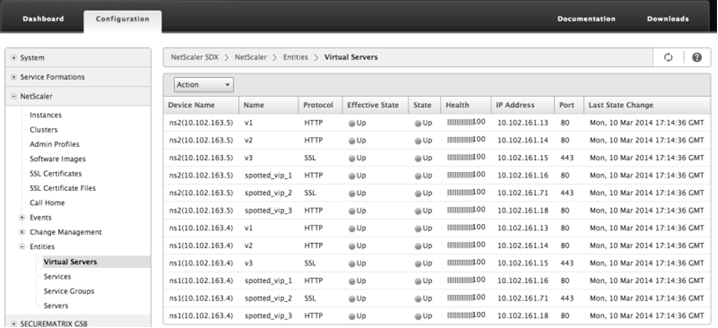

構成タブのナビゲーションペインで、NetScaler > エンティティ > 仮想サーバーをクリックします。
-
右ペインの仮想サーバーの下で、次の統計情報を表示します。
-
デバイス名—仮想サーバーが構成されているVPXの名前。
-
名前—仮想サーバーの名前。
-
プロトコル—仮想サーバーのサービスタイプ。例：HTTP、TCP、SSL。
-
有効な状態—バックアップ仮想サーバーの状態に基づいて、仮想サーバーの有効な状態。例：UP、DOWN、またはOUT OF SERVICE。
-
状態—仮想サーバーの現在の状態。例：UP、DOWN、またはOUT OF SERVICE。
-
健全性—UP状態であり、仮想サーバーにバインドされているサービスの割合。健全性の割合を計算するには、次の式が使用されます。(バインドされたUPサービスの数 * 100) / バインドされたサービスの合計
-
IPアドレス—仮想サーバーのIPアドレス。クライアントはこのIPアドレスに接続要求を送信します。
-
ポート — 仮想サーバーがクライアント接続をリッスンするポート。
-
最終状態変更 — 仮想サーバーの状態が最後に変更されてからの経過時間 (日、時間、分、秒)。つまり、仮想サーバーが現在の状態であった期間です。この情報は、NetScaler リリース 9.0 以降で構成された仮想サーバーでのみ利用可能です。
-
-
-
仮想サーバーにバインドされているサービスとサービスグループの表示仮想サーバーにバインドされているサービスとサービスグループのリアルタイムステータスを監視できます。この監視により、仮想サーバーの正常性パーセンテージが低下する可能性のあるサービスの状態を確認し、適切な措置を講じることができます。仮想サーバーにバインドされているサービスとサービスグループを表示するには
-
「Configuration」タブの左ペインで、NetScaler > Entities > Virtual Servers をクリックします。
-

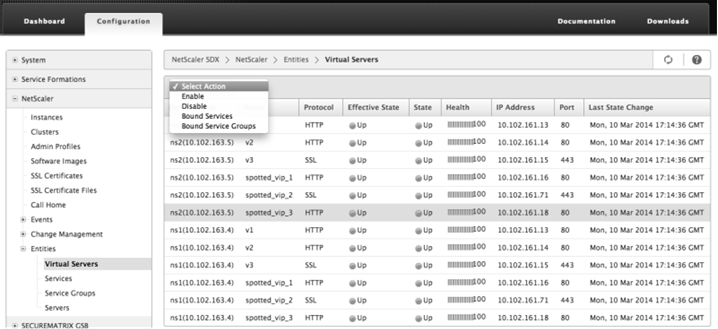

詳細ペインの「Virtual Servers」で、バインドされているサービスとサービスグループを表示したい仮想サーバーの名前をクリックし、「Actions」で「Bound Services」または「Bound Services Groups」をクリックします。または、仮想サーバーの名前を右クリックし、「Bound Services」または「Bound Services Groups」をクリックします。
-
サービスの状態を表示
サービスの状態のリアルタイム値と、サービスが現在の状態であった期間を監視できます。
仮想サーバーの状態を表示するには
-
「Configuration」タブのナビゲーションペインで、NetScaler > Entities > Service をクリックします。
-
詳細ペインの「Services」で、次の統計情報を表示します。
-
デバイス名 — サービスが構成されているデバイスの名前。
-
名前 — サービスの名前。
-
プロトコル — サービスの動作を決定するサービスの種類。たとえば、HTTP、TCP、UDP、またはSSL。
-
状態 — サービスの現在の状態。たとえば、UP、DOWN、またはOUT OF SERVICE。
-
IPアドレス — サービスのIPアドレス。
-
ポート — サービスがリッスンするポート。
-
最終状態変更 — サービスの最終状態変更からの経過時間（日、時間、分、秒）。つまり、サービスが現在の状態であった期間。
-
-
サービスがバインドされている仮想サーバーの表示サービスがバインドされている仮想サーバーを表示し、仮想サーバーのリアルタイムステータスを監視できます。サービスがバインドされている仮想サーバーを表示するには
-

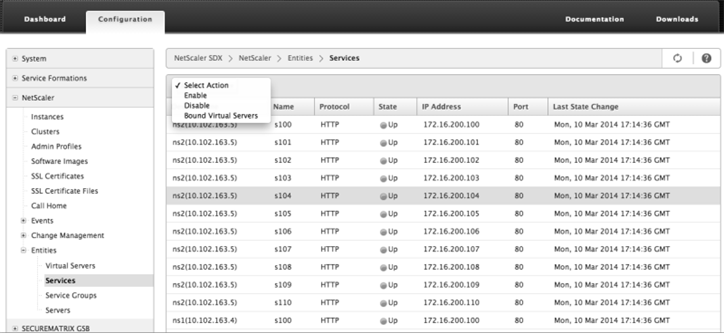

構成タブのナビゲーションペインで、NetScaler > Entities > Service をクリックします。
-
-
サービスグループのステータスを表示する
SDXインターフェイスからサービスグループメンバーのリアルタイム状態を監視できます。
サービスグループのステータスを表示するには
-
「Configuration」タブで、ナビゲーションペインの「NetScaler > Entities > Service Groups」をクリックします。
-
詳細ペインの「Service Groups」で、次の統計情報を表示します。
-
デバイス名 — サービスグループが構成されているデバイスの名前。
-
名前 — サービスグループの名前。
-
IPアドレス — サービスグループのメンバーである各サービスのIPアドレス。
-
ポート — サービスグループのメンバーがリッスンするポート。
-
プロトコル — サービスグループの動作を決定するサービスタイプ。例: HTTP、TCP、UDP、またはSSL。
-
有効な状態 — バックアップ仮想サーバーの状態に基づいて、仮想サーバーグループの有効な状態。例: UP、DOWN、またはOUT OF SERVICE。
-
状態 — サービスグループのメンバーの状態に基づいて、サービスグループの有効な状態。例: UP、DOWN、またはOUT OF SERVICE。
-
最終状態変更 — サービスグループメンバーの状態が最後に変更されてからの経過時間（日、時間、分、秒）。つまり、サービスグループメンバーが現在の状態であった期間です。この情報は、NetScalerリリース9.0以降で構成されたサービスグループメンバーに対してのみ利用可能です。
-
-
サービスがバインドされている仮想サーバーの表示サービスがバインドされている仮想サーバーを表示し、仮想サーバーのリアルタイムステータスを監視できます。サービスがバインドされている仮想サーバーを表示するには
-
「Configuration」タブの左ペインで、「NetScaler > Entities > Servers」をクリックします。
-
右ペインの「Servers」で、リストからサーバーを選択し、「Actions」メニューの「Bound Virtual Services」をクリックします。または、サービスを右クリックして「Bound Virtual Servers」をクリックします。
-
サーバーのステータスを表示する
NetScalerインスタンス全体のサーバーの状態を監視および管理できます。この監視により、サーバーのリアルタイムステータスが可視化され、多数のサーバーがある場合でもこれらのサーバーの管理が容易になります。
サーバーのステータスを表示するには
-

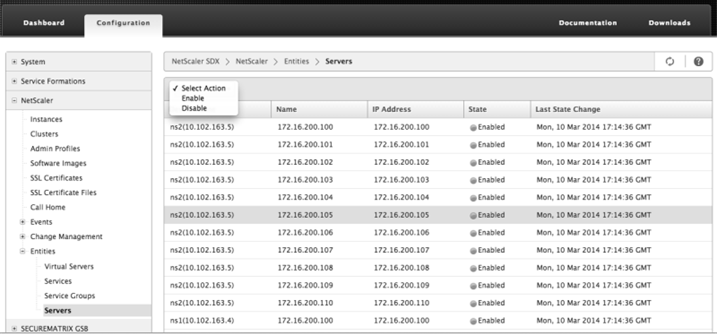

Configurationタブのナビゲーションペインで、NetScaler > Entities > Serversをクリックします。
-
詳細ペインの「Servers」で、次の統計情報を表示します。
-
デバイス名: サーバーが構成されているデバイスの名前を指定します。
-
名前: サーバーの名前を指定します。
-
IPアドレス: サーバーのIPアドレスを指定します。クライアントはこのIPアドレスに接続要求を送信します。
-
状態: サーバーの現在の状態を指定します。たとえば、UP、DOWN、OUT OF SERVICEなどです。
-
最終状態変更: サーバーの状態が最後に変更されてからの経過時間（日、時間、分、秒）を指定します。つまり、サーバーが現在の状態にある期間です。
-
ポーリング間隔を構成する
SDXアプライアンスが仮想サーバー、サービス、サービスグループ、およびサーバーのリアルタイム値をポーリングする時間間隔を設定できます。デフォルトでは、アプライアンスは30分ごとに値をポーリングします。
-
仮想サーバー、サービス、サービスグループ、およびサーバーのポーリング間隔を構成するには。
-
Configurationタブで、NetScaler > Entitiesをクリックし、右ペインで「Configure Polling Interval」をクリックします。
-
「ポーリング間隔の設定」ダイアログボックスで、SDXがエンティティ値をポーリングする時間間隔として設定する分数値を入力します。ポーリング間隔の最小値は30分です。「OK」をクリックします。
-
