NetScaler SDXアプライアンスにCitrix SD-WAN VPXインスタンスを展開する

最終公開日 : Sep 25, 2026
Citrix SD-WANテクノロジーは、ソフトウェア定義ネットワーク (SDN) の概念をWAN接続に適用します。このテクノロジーは、トラフィック管理と監視をネットワークハードウェアから抽象化し、個々のアプリケーションに適用します。その結果、パフォーマンスが向上し、地理的に分散した場所での高品質なユーザーエクスペリエンスが実現され、広域ネットワークとクラウドアクセスネットワークの展開が簡素化されます。詳細については、「Citrix SD-WAN」を参照してください。
注: SD-WAN VPX Standardエディションのみがサポートされています。詳細については、「SD-WAN VPXエディション」を参照してください。
SDXアプライアンスにCitrix SD-WAN™ VPXインスタンスを展開するには、次のタスクが含まれます。

前提条件

次のライセンスがあることを確認してください。
  • Citrix SD-WAN VPXライセンス
  • NetScaler SDXプラットフォームライセンス

Citrix SD-WAN VPXの要件

SDXプラットフォーム上のCitrix SD-WAN VPXは、サイトとMCNの両方として機能できます。MCNは1 Gb/sの双方向スループットと64サイトを処理できます。

MCNとサイトでサポートされるスループット

  • 250 Mb/s から 1 Gb/s の双方向スループット
  • MCN は 64 サイトに対応しています

サポートされるスループットのハードウェア要件

サイト
  • 4 CPU から 16 CPU
  • 4 GB から 16 GB RAM
  • 60 GB から 250 GB ディスクストレージ
  • 最小 4 つの NIC: 1 つは管理用、残りの最小 3 つはデータパス用
マスターコントロールノード (MCN)
  • 4、8、および 16 CPU
  • 16 GB RAM
  • 250 GB ディスクストレージ
  • 最小 4 つの NIC: 1 つは管理用、残りの 3 つはデータパス用 (データパス専用の NIC を使用)

データセンターのトポロジ

Citrix SD-WAN VPX アプライアンスを NetScaler SDX に、ポリシーベースルート (PBR) モードまたはインラインモードで展開できます。これら 2 つのサポートされるモードのデータセンターのトポロジについては、シナリオ 1 および 2 を参照してください。詳細については、「」(/ja-jp/citrix-sd-wan/current-release/use-cases-sd-wan-virtual-routing/virtual-inline-mode.html) を参照してください。
シナリオ 1: インラインモード
画像

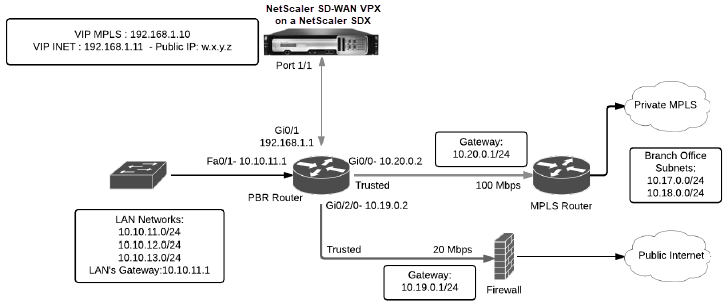

シナリオ 2: PBRモードまたは仮想インラインモード
画像

NetScaler SDX™でのCitrix SD-WAN VPXインスタンスのプロビジョニング

Citrix SD-WAN VPXアプライアンスをプロビジョニングする前に、NetScaler®製品ダウンロードサイトからSD-WAN VPXイメージをダウンロードします。 <https://www.citrix.com/downloads/netscaler-sd-wan/>。
Citrix SD-WAN VPXアプライアンスをプロビジョニングするには、次の手順に従います。
  1. NetScaler SDXアプライアンスにログオンします。
  2. Configuration > SD-WAN > Instances に移動します。

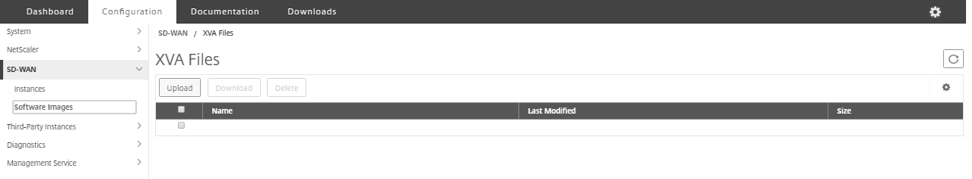

  3. Software Images > Upload を選択し、SD-WAN XVAファイルをアップロードします。
    画像
  4. Instances > Add を選択します。Provision SD-WAN Instance ページが表示されます。
  5. Provision SD-WAN Instance ページで、以下を入力します。
    a. 名前
    b. IPアドレス
    c. ネットマスク
    d. ゲートウェイアドレス
    e. XVAファイルをアップロードする

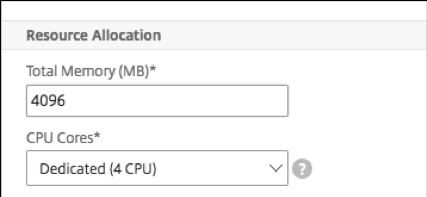

    f. リソース割り当てで、リソースを割り当てます。
    画像
    g. ネットワーク設定で、管理インターフェイスをプロビジョニングし、OKを選択してSDXアプライアンスにSD-WAN VPXインスタンスをプロビジョニングします。
注： SDX Management Service は、インターフェイス名を昇順で VPX インスタンスにバインドします。たとえば、1/4 と 1/1 を追加した場合、Management Service はそれらを 1/1、1/4 の順に配置します。 新しいインターフェイスを追加すると、既存のシーケンスが保持され、新しいシーケンスが作成されます。たとえば、インターフェイス 1/2、10/1、1/3 を追加した場合、新しいシーケンスは 1/1、1/4; 1/2、1/3、10/1 になります。

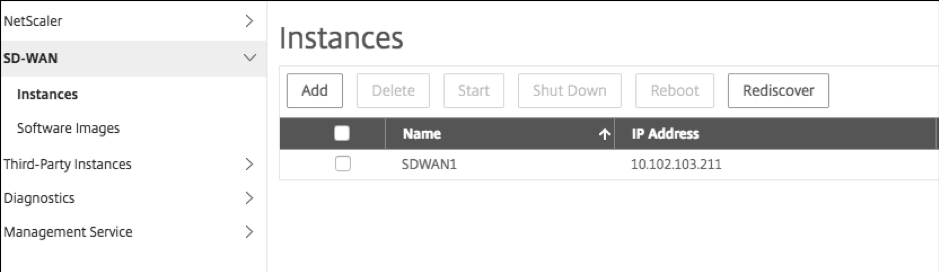

6\. SD-WAN VPXインスタンスはインスタンスページに表示されます。以下に例を示します。
![Image](https://stg-docs.netscaler.com/content/dam/netscaler/us/en/sdx/media/sd-wan-vpx-example.png)
インスタンスを編集するには、構成 > SD-WAN > インスタンスに移動します。インスタンスを選択してクリックします。編集が完了したら、OKをクリックして変更を保存します。

Citrix SD-WAN VPXインスタンスの構成

SDXアプライアンスにSD-WANインスタンスを作成したら、次の2つのタスクを完了してSD-WANインスタンスを構成します。
  1. MCNアプライアンスとサイトアプライアンスの両方に構成を適用します。
  2. 仮想パスを構成し、トラフィックを送信します。
詳細については、次のトピックを参照してください。

関連情報

Citrix SD-WANアプライアンスの使用開始に関する詳細については、Citrix SD-WANを参照してください。
NetScaler SDXアプライアンスの詳細については、NetScaler SDXを参照してください。
