NetScaler SDX 25100A、SDX 25160A

最終公開日 : Sep 25, 2026
NetScaler SDX 25100AおよびSDX 25160Aは2Uアプライアンスです。各モデルには、10コアプロセッサが2つ、256 GBのメモリ、8つの40GE QSFP+ポート (8x40GE QSFP+) が搭載されています。

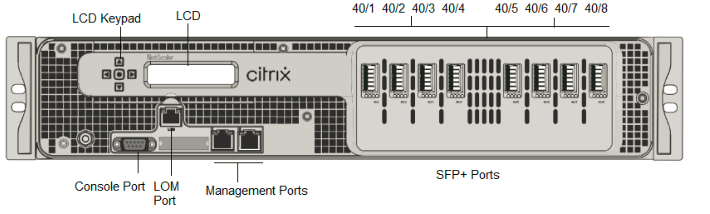

図1。NetScaler SDX 25100AおよびSDX 25160Aの前面パネル
SDX 25100A 前面パネル
NetScaler SDX 25160AおよびSDX 25100Aアプライアンスには、次のポートがあります。
  • RS232シリアルコンソールポート。
  • 10/100Base-T銅線イーサネットポート (RJ45)。LOMポートとも呼ばれます。このポートを使用して、NetScalerソフトウェアとは独立してアプライアンスをリモートで監視および管理できます。
  • ネットワークポート、8つの40G QSFP+ポート。ポートごとのサポートされているトランシーバについては、「」を参照してください。(/ja-jp/netscaler-hardware-platforms/sdx/common-hardware-components.html#25g-40g-50g-and-100gports).
注
40Gポートは10Gおよび1Gトランシーバをサポートしていません。
図2。NetScaler SDX 25100AおよびSDX 25160Aの背面パネル
SDX 25100A 背面パネル
SDX 25100AおよびSDX 25160Aアプライアンスの背面パネルには、次のコンポーネントが表示されます。
  • 300 GBリムーバブルソリッドステートドライブ (SSD) 2台。左端の2台のソリッドステートドライブにはNetScalerソフトウェアが保存されます。次の2台のソリッドステートドライブにはユーザーデータが保存されます。残りの4台のソリッドステートドライブは将来の使用のために予約されています。これらのアプライアンスは、独立ディスクの冗長アレイ (RAID) デバイスです。
    注: コンポーネントがEOLになるとドライブ密度が増加する可能性がありますが、そのサイズは元のサイズより小さくなることはありません。
  • 電源スイッチ。 アプライアンスの電源をオンまたはオフにします。電源を切るには、スイッチを2秒未満押します。
  • 2つの電源。 それぞれ1000ワット、100～240ボルト定格。各電源には、電源の状態を示すLEDがあります。
  • アラーム無効ボタン。 アプライアンスに二重冗長ホットスワップ対応電源が搭載されている場合にのみ機能します。2つの電源のうちいずれか一方が入力電力を失った場合、または電源が故障した場合に、このボタンを押して電源アラームを停止させます。
  • ノンマスカブル割り込み (NMI) ボタン。 テクニカルサポートの要求に応じて、コアダンプを開始するために使用します。意図しないアクティブ化を防ぐためにくぼんでいるこの赤いボタンを押すには、ペン、鉛筆、またはその他の先の尖ったものを使用します。NMIボタンは、LOM GUIの「リモートコントロール」メニューで、ネットワーク経由でリモートからも利用できます。アプライアンスのライトアウト管理ポートの詳細については、「NetScaler SDXアプライアンスのライトアウト管理ポート」を参照してください。
