NetScaler SDX 25100-40G

最終公開日 : Sep 25, 2026
NetScaler SDX 25100-40GおよびSDX 25160-40Gは2Uアプライアンスです。各モデルには、10コアプロセッサが2基、256 GBのメモリ、40G QSFP+ポートが4つ、および10G SFP+ポートが16個（4x40G QSFP+ + 16x10G SFP+）搭載されています。

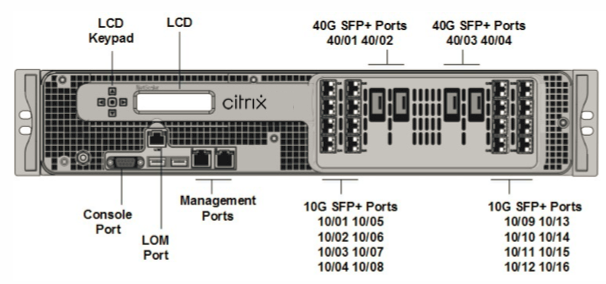

図1。NetScaler SDX 25100 40G、SDX 25160 40G（4x40G QSFP+ + 16x10G SFP+）の前面パネル SDX 25100-40G front panel
NetScaler SDX 25100 40G、SDX 25160 40Gアプライアンスには、以下のポートがあります。
  • RS232シリアルコンソールポート。
  • 10/100Base-T銅線イーサネットポート（RJ45）。LOMポートとも呼ばれます。このポートを使用して、NetScalerソフトウェアとは独立してアプライアンスをリモートで監視および管理できます。
  • 2つの10/100/1000Base-T銅線イーサネット管理ポート（RJ45）。左から右へ0/1および0/2と番号が付けられています。これらのポートは、システム管理機能のためにアプライアンスに直接接続するために使用されます。
  • ネットワークポート: 4つの40G QSFP+ポートと16の10G SFP+ポート（4x40G QSFP+ + 16x10G SFP+）。ポートごとのサポートされているトランシーバーについては、「25G、40G、50G、および100Gポート」を参照してください。
  • USBポート（将来のリリース用に予約済み）。
注:
  • 10Gポートは、1G銅線または1G光ファイバートランシーバーをサポートしていません。
  • 40Gポートは、10Gおよび1Gトランシーバーをサポートしていません。

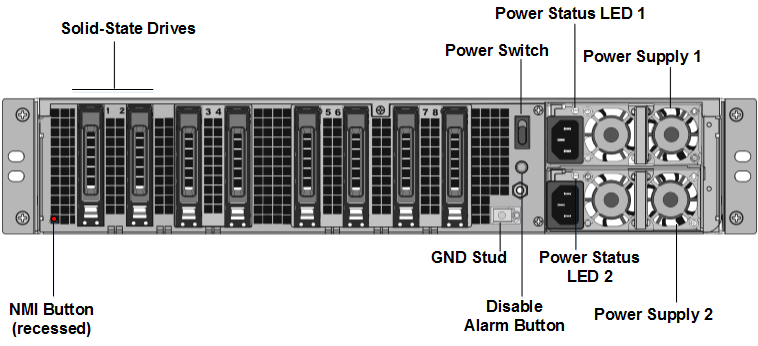

図2。NetScaler SDX 25100-40GおよびSDX 25160-40Gの背面パネル
SDX 25100-40G背面パネル
SDX 25100-40G、SDX 25160-40Gアプライアンスの背面パネルには、以下のコンポーネントが表示されます。
  • 2台の300 GBリムーバブルソリッドステートドライブ（SSD）。左端の2台のソリッドステートドライブにはNetScalerソフトウェアが保存されます。その次の2台のソリッドステートドライブ（それぞれ300 GB）にはユーザーデータが保存されます。残りの4台のソリッドステートドライブは将来の使用のために予約されています。
    注: コンポーネントがEOL（生産終了）になると、ドライブの密度が増加する可能性がありますが、そのサイズは元のサイズより小さくなることはありません。
  • 電源スイッチ。アプライアンスの電源をオンまたはオフにします。電源をオフにするには、スイッチを2秒未満押します。
  • 2つの電源。 それぞれ1000ワット、100～240ボルト定格です。各電源には、電源のステータスを示すLEDがあります。これは、共通ハードウェアコンポーネント](/ja-jp/netscaler-hardware-platforms/sdx/common-hardware-components.html)で説明されています。
  • アラーム無効ボタン。アプライアンスにデュアル冗長ホットスワップ対応電源が搭載されている場合にのみ機能します。2つの電源のいずれかが入力電力を失った場合、または電源が故障した場合に、このボタンを押して電源アラームを停止します。
  • ノンマスカブル割り込み（NMI）ボタン。テクニカルサポートの要求に応じて、コアダンプを開始するために使用されます。意図しないアクティベーションを防ぐために窪んだこの赤いボタンを押すには、ペン、鉛筆、またはその他の尖ったものを使用します。NMIボタンは、LOM GUIの「Remote Control」メニューからネットワーク経由でリモートでも利用できます。アプライアンスのLights out managementポートの詳細については、「Lights out management port of the NetScaler SDX appliance」を参照してください。
