NetScaler MPX 26000-100G
NetScaler MPX 26000-100GおよびMPX 26000T-100Gアプライアンスは2Uアプライアンスです。これらのアプライアンスには、14コアプロセッサが2つと256 GBのメモリが搭載されています。アプライアンスは合計8つのネットワークポートを提供します。デュアル100G SFP+イーサネットポートを備えた4枚のカードです。
NetScalerハードウェアプラットフォームでサポートされているソフトウェアリリースについては、NetScaler MPXハードウェアソフトウェア互換性マトリックスを参照してください。
次の図は、NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100Gアプライアンスの前面パネルを示しています。

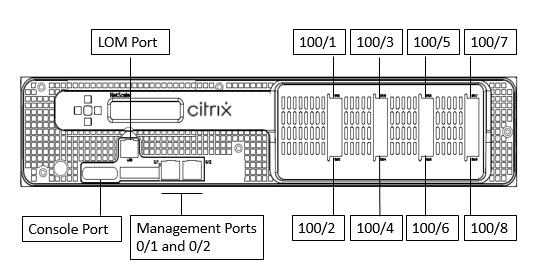

図1. NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100G、前面パネル
NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100Gアプライアンスには、次のポートがあります。
-
RS232シリアルコンソールポート。
-
1つの10/100/1000Base-T RJ45銅線イーサネットLOMポート。このポートを使用して、NetScalerソフトウェアとは独立してアプライアンスをリモートで監視および管理します。
-
2つの10/100/1000Base-T RJ45銅線イーサネット管理ポート（0/1および0/2）。これらのポートは、NetScaler管理機能のためにアプライアンスに直接接続するために使用されます。
-
8つの100Gイーサネットポート（100/1から100/8）。ポートごとにサポートされているトランシーバーについては、25G、40G、50G、および100Gポートを参照してください。
注
26000-100Gにはネイティブ10Gポートはありません。100Gポートは、ネイティブ40G/50G/100Gトランシーバー、DAC、およびAoCをサポートします。ネイティブ10Gおよび25Gトランシーバー、DAC、およびAoCをサポートするには、SFP+からQSFP+へのアダプターを使用します。
次の図は、NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100Gアプライアンスの背面パネルを示しています。

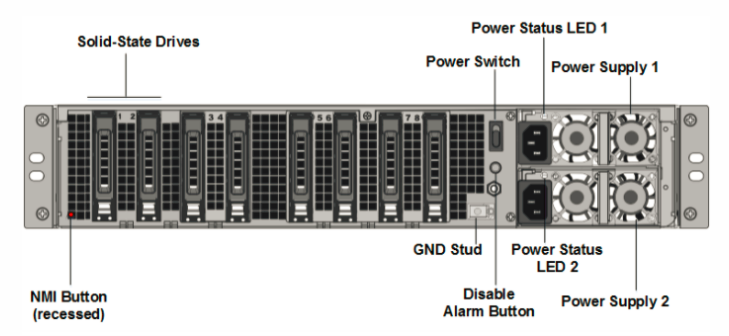

図2. NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100G、背面パネル
NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100Gアプライアンスの背面パネルには、次のコンポーネントが表示されます。
-
冗長独立ディスクアレイ (RAID) 構成の480 GB以上のリムーバブルソリッドステートドライブ2台。RAID構成では、パフォーマンスの向上、ストレージ容量の増加、データ損失のリスクの低減、およびフォールトトレランスの提供のために、同じデータが複数のドライブに保存されます。2台のSSDは同じデータを保存します。1台が故障して交換した場合、新しいSSDはもう1台のSSDをミラーリングします。注: コンポーネントがEOLになるとドライブ密度が増加する可能性がありますが、そのサイズは元のサイズより小さくなることはありません。
-
電源スイッチ。アプライアンスの電源をオンまたはオフにします。
-
OSが機能している場合は、スイッチを2秒未満押して、グレースフルシャットダウンでシステムをシャットダウンします。
-
OSが応答しない場合は、電源スイッチを4秒以上押して、強制的に電源をオフにします。
-
-
ホットスワップ対応の100～240 VAC入力電源モジュール2台。各電源には、そのステータスを示すLEDがあります。
| LEDの色 | LED表示 |
|---|---|
| オフ | アプライアンスのどの電源にも電力が供給されていません。 |
| 赤点滅 | この電源には電力が供給されていません。 |
| 緑点滅 | 電源はスタンバイモードです。 |
| 緑 | 電源は正常に機能しています。 |
| 赤 | 電源障害。 |
| 赤と緑が点滅 | 警告; (OVP/UVP/OCP/OTP/ファン); OVP = 過電圧保護; UVP = 低電圧保護; OCP = 過電流保護; OTP = 過熱保護 |
-
アラーム無効化ボタン。2つの電源のうち1つが入力電力を失った場合、または電源が故障している場合に、このボタンを押して電源アラームを停止します。
-
ノンマスク可能割り込み (NMI) ボタン。テクニカルサポートの要求に応じてコアダンプを開始するために使用されます。意図しない作動を防ぐために窪んだこの赤いボタンを押すには、ペン、鉛筆、またはその他の先の尖ったものを使用してください。NMIボタンは、LOM GUIの「リモートコントロール」メニューで、ネットワーク経由でリモートからも利用できます。アプライアンスのLights Out Managementポートの詳細については、NetScaler MPXアプライアンスのLights Out Managementポートを参照してください。
